스프링 파손 분석: 파손된 스프링을 읽는 방법

스프링 파손 분석: 파손된 스프링을 읽는 방법

간단한 답변: 파손된 스프링은 하나의 문서입니다. 파단면은 파손 모드를 알려줍니다: 평평한 45° 전단 립은 과부하 또는 단일 이벤트를 가리키고; 매끄럽고 광택이 나는 영역과 동심원의 비치 마크는 피로를 가리키며; 어둡고 피팅된 표면과 여러 기점은 부식 피로를 가리키고; 변형 없이 취성의 입계 균열은 수소 취성 또는 열처리 결함을 가리킵니다. 기점, 균열 전파 방향, 표면 상태, 파단부의 선경 감소를 읽은 다음 — 하중 이력과 대조하세요. BQUQ에서 보는 대부분의 현장 파손은 네 가지 계열로 귀결됩니다: 피로, 부식, 과부하, 취성.

파손된 스프링을 읽어야 하는 이유는 무엇인가?

동일한 스프링 형상이 완전히 다른 이유로 파손되며, 해결책도 매번 다르기 때문입니다. 피로로 파손된 스프링을 더 강한 와이어의 동일 부품으로 교체하면 종종 파손이 다른 코일로 이동합니다. 부식으로 파손된 스프링을 더 두꺼운 것으로 교체하면 단순히 피트가 생성될 면적을 더 많이 제공할 뿐입니다.

파손된 스프링은 설계나 애플리케이션이 만들어낸 응력 상태의 물리적 증거입니다. 이는 여러분이 얻을 수 있는 가장 저렴한 테스트 데이터입니다 — 이미 현장 파손으로 비용을 지불했습니다. 이를 올바르게 읽으면 보증 청구가 설계 변경으로 바뀝니다.

BQUQ에서는 하나의 Dongguan 공장에서 전용 CNC 코일링 및 성형 라인으로 압축, 비틀림, 인장 스프링을 생산하며, 결합 하드웨어용 ±0.005 mm CNC 지원을 제공합니다. 고객이 파단된 스프링을 보내면, 우리가 가장 먼저 하는 일은 측정이 아니라 — 확대하여 파단면을 촬영하고 하중 이력을 요청하는 것입니다.

네 가지 주요 스프링 파손 모드는 무엇인가?

거의 모든 스프링 파단은 네 가지 계열 중 하나에 속합니다. 각각 고유한 특징이 있습니다.

피로: 비치 마크 특징

피로 파단은 두 영역이 있습니다. 첫 번째는 개시 및 전파 영역 — 매끄럽고, 종종 두 면이 서로 문질러 광택이 나며, 때로는 각 하중 사이클을 나타내는 동심원의 "비치 마크" 또는 "클램셸" 링을 보입니다. 두 번째는 최종 파단 영역 — 거칠고 무디며, 때로는 와이어 축에 45°를 이루는데, 남은 단면이 하나의 과부하 이벤트로 찢어졌기 때문입니다.

매끄러운 영역과 거친 영역의 비율은 응력 수준을 알려줍니다. 큰 매끄러운 영역과 작은 최종 파단은 낮은 공칭 응력과 많은 사이클 — 전형적인 고주기 피로 파손을 의미합니다. 작은 매끄러운 영역과 큰 파단은 스프링이 이미 한계에 가까웠고 비교적 적은 사이클로 파손되었음을 의미합니다.

기점의 위치도 중요합니다. 코일 내부(압축 측)에서 시작하면 코일링 잔류 응력이나 공구 자국의 응력 집중을 보고 있을 가능성이 큽니다. 외경에서 시작하면 보어와의 접촉, 결합 부품의 버, 또는 프레팅을 확인하세요.

부식 피로: 피트가 균열이 될 때

부식과 피로는 가산적이지 않습니다 — 승산적입니다. 피트는 날카로운 팁을 가진 응력 집중원이며 보호 압축 표면층을 제거합니다. 건조 상태에서 1,000만 사이클을 견딜 스프링이 염화물 환경에서는 20만 사이클에 파손될 수 있습니다.

다음을 찾으세요:

• 동일 와이어를 따라 여러 균열 기점, 하나가 아님
• 파단 내부의 어둡거나 녹색 얼룩
• 파단에서 떨어진 와이어 표면의 피팅
• 결로가 모일 위치에서의 파손

이것은 야외, 해양 공기, 또는 세척 장비에서 사용되는 스프링에서 가장 흔히 보는 파손입니다. 스테인리스 강은 도움이 되지만 해결하지는 못합니다 — 302 및 304 스테인리스는 염화물 피팅에 취약합니다. 염화물이 많은 환경에서는 17-7PH 또는 적절한 배리어 코팅이 된 탄소강이 종종 더 나은 답입니다.

과부하: 45° 전단 립

과부하 파단은 단일 이벤트입니다. 와이어가 항복하고, 네킹되고, 인장 축에 대략 45° 평면 — 최대 전단 응력 평면 — 에서 분리됩니다. 다음을 볼 수 있습니다:

• 파단 근처의 가시적 직경 감소
• 무디고 섬유질이거나 때로는 컵 앤 콘 외관
• 비치 마크 없음, 광택 영역 없음
• 종종 휘거나 영구 변형된 스프링 본체

일반적 원인: 스프링이 고체 높이까지 압축됨, 조립이 정격 이동을 초과함, 충격 하중 도달, 또는 스프링이 단순히 하중에 비해 너무 작음. 자유 길이와 고체 높이를 애플리케이션과 대조하세요. 사용 중 스프링이 고체 높이에 도달했다면 코일이 접촉했고 유효 응력이 급격히 상승했습니다.

취성 및 취성 파단

취성 파단은 소성 변형이 전혀 없습니다. 면이 깨끗하게 맞습니다. 현미경 아래에서 균열 경로는 입자를 가로지르기보다 입계(입계)를 따릅니다. 이것은 수소 취성의 특징이며, 일반적으로 적절한 도금 후 베이킹 없이 전기도금(아연, 카드뮴, 크롬)된 고강도 강 스프링에서 나타납니다.

열처리 문제에서도 올 수 있습니다: 과템퍼링, 담금질 후 불충분한 템퍼링, 또는 탈탄 표면층. 탈탄은 표면에서 탄소를 제거하여 응력이 가장 높은 곳에서 피로 강도를 정확히 낮춥니다.

경험 법칙: 도금된 스프링이 도금 후 24~72시간 이내 또는 조립 후 처음 몇 사이클 내에 파손되면 수소를 의심하세요. 변형 없이 몇 주 사용 후 파손되면 재료 또는 열처리 문제를 의심하세요.

파단면을 단계별로 어떻게 읽나요?

이 순서를 따르세요. 약 10분이 걸리며 재설계 사이클을 절약할 수 있습니다.

1단계: 만지기 전에 촬영

만지기 전에 파단면을 10×~30×로 촬영하세요. 만지면 표면이 번지고 필요한 미세 특징이 파괴됩니다. 끝단에 대한 파단 위치를 기록하세요: 첫 번째 활성 코일, 중간, 또는 끝 코일.

2단계: 기점 식별

기점은 매끄러운 영역이 수렴하는 곳입니다. 비치 마크를 역추적하세요 — 기점을 가리킵니다. 표시하세요. 그런 다음 기점 바로 아래에 무엇이 있는지 보세요: 공구 자국, 피트, 개재물, 접촉점, 날카로운 반경.

3단계: 파단부의 와이어 측정

파단 양쪽에서 2 mm 떨어진 곳과 파단 자체에서 와이어 직경을 측정하세요. 감소가 있으면 소성 변형 — 과부하 특징입니다. 감소가 없으면 취성 또는 피로입니다.

4단계: 파단에서 떨어진 표면 확인

스프링의 나머지를 보세요. 피팅, 프레팅 마모, 코팅 손상, 또는 문질러진 평평한 부분은 스프링이 무엇에 닿았는지 알려줍니다. 압축 스프링에서 코일 접촉점의 프레팅은 흔한 피로 개시원입니다.

5단계: 하중 이력과 대조

이제 보이는 것과 스프링이 해야 할 일을 비교하세요.

스프링의 위치는 무엇을 알려주나요?

파단 위치는 외관만큼이나 많은 정보를 제공합니다.

끝에서 첫 번째 활성 코일의 파단. 대부분의 압축 스프링에서 가장 높은 응력 코일인데, 가장 적은 지지로 전체 하중을 지지하기 때문입니다. 전형적인 피로 위치입니다. 스프링이 여기서 일관되게 파손되면 재료 문제가 아니라 응력 문제입니다.

끝 코일 또는 닫힌 끝의 파단. 일반적으로 제조 또는 조립 문제 — 닫힌 끝에서 활성 코일로의 날카로운 전환, 버, 또는 설치 중 도입된 굽힘 응력.

본체 중간의 파단. 종종 결함 기점: 개재물, 와이어의 이음매, 취급 흠집, 또는 부식 피트. 와이어 로트를 확인하세요.

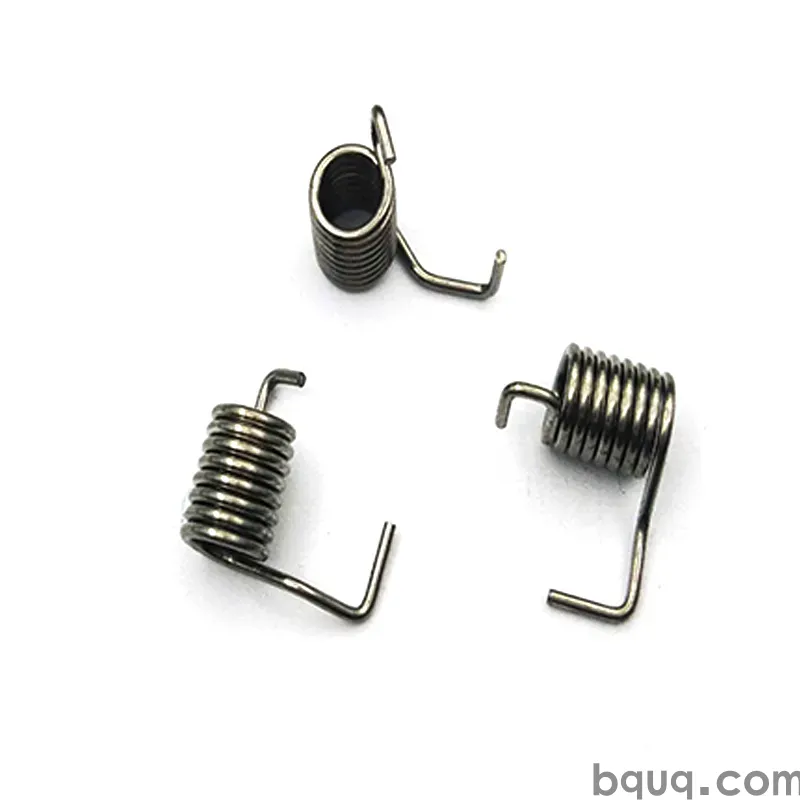

비틀림 스프링 레그의 파단. 비틀림 스프링은 거의 항상 레그 굽힘 또는 레그에 인접한 첫 번째 코일에서 파손되는데, 굽힘 응력이 집중되는 곳이기 때문입니다. 레그 설계가 여기서 매우 중요합니다 — 레그의 날카로운 내부 반경은 균열 개시원입니다.

인장 스프링 후크의 파단. 후크-코일 전환이 약점입니다. 후크가 날카로운 반경으로 성형되었거나 성형 중 와이어가 손상되었다면 파손이 거기서 시작됩니다.

파손이 반복되지 않도록 어떻게 방지하나요?

진단이 나오면 해결책은 보통 다섯 가지 범주 중 하나에 속합니다.

응력 범위 감소

가장 효과적인 단일 레버. 피로 수명은 강 스프링의 경우 응력 범위의 역수에 3~5제곱으로 대략 비례합니다. 응력 범위를 10% 줄이면 수명이 몇 배로 늘어날 수 있습니다. 이는 더 큰 와이어, 더 많은 코일, 더 긴 자유 길이, 또는 더 낮은 설치 하중을 의미합니다.

숏 피닝 추가

숏 피닝은 표면에 압축 잔류 응력을 부여하여 균열 개시를 닫습니다. 피로에 민감한 스프링에 사용할 수 있는 비용 대비 가치가 가장 높은 처리 중 하나입니다. 고주기 애플리케이션에서는 거의 필수입니다.

부식 경로 수정

도면이 아니라 환경에 맞게 재료를 선택하세요. 염화물 환경에서는 17-7PH 또는 적절히 코팅된 탄소강을 고려하세요. 물이 스프링 포켓에 고이지 않도록 배수를 추가하세요. 갈바닉 커플을 만드는 이종 금속 혼합을 피하세요.

도금 공정 관리

스프링이 고강도 강이고 전기도금된 경우 도금 후 베이킹을 지정하세요. 더 나아가 고경도 부품에는 기계적 도금 또는 비전해 코팅으로 전환하세요. 이는 설계 문제가 아니라 공정 관리 문제이며 "미스터리" 조기 파손의 가장 흔한 원인 중 하나입니다.

제조 세부 사항 개선

레그 굽힘에 반경을 주세요. 공구 자국을 제거하세요. 코일링 응력을 관리하세요. 와이어 표면 상태를 지정하세요. 스프링을 깨끗하게 유지하세요 — 오염과 취급 손상은 실제 개시원입니다. 스프링이 뜨겁게 작동하면 형상을 안정화하기 위해 핫 프리셋 또는 응력 완화 사이클을 고려하세요.

자주 묻는 질문

Q: 현미경 없이 피로와 과부하를 구분할 수 있나요?

A: 대부분의 경우 가능합니다. 피로는 매끄럽고 광택이 나는 전파 영역과 비치 마크, 거친 최종 파단을 남기며 파단부의 와이어 직경은 본질적으로 변하지 않습니다. 과부하는 가시적 직경 감소, 45° 전단 립, 광택 영역 없는 무디고 섬유질인 면을 남깁니다. 10× 루페나 휴대폰 매크로 렌즈로 보통 둘을 구분할 수 있습니다.

Q: 도금된 스프링이 조립 후 하루 만에 파손된 이유는 무엇인가요?

A: 그 타이밍은 전형적인 수소 취성 특징입니다. 고강도 강은 산세 및 전기도금 중 수소를 흡수합니다; 즉시 베이킹하지 않으면 수소가 입계에 모여 하중 하에서 균열을 일으킵니다. 해결책은 지정된 시간 내 도금 후 베이킹, 또는 기계적 도금이나 비전해 코팅으로 전환하는 것입니다.

Q: 스테인리스 강으로 전환하면 부식 파손이 멈추나요?

A: 자동으로 그렇지는 않습니다. 302 및 304 스테인리스는 일반 녹은 저항하지만 염화물 피팅에는 여전히 취약하며, 이것이 해양 및 세척 환경에서 부식 피로를 일으키는 원인입니다. 염화물이 많은 서비스에는 17-7PH 또는 견고한 배리어 코팅이 된 탄소강을 고려하고, 물이 스프링 주위에 고이지 않도록 배수를 설계하세요.

Q: 숏 피닝이 실제로 스프링 수명을 얼마나 개선하나요?

A: 애플리케이션에 따라 다르지만, 고주기 강 스프링의 경우 개선은 종종 상당합니다 — 미미한 이득이 아니라 처리되지 않은 수명의 배수인 경우가 많습니다. 메커니즘은 표면의 압축 잔류 응력으로 균열 개시를 억제합니다. 파손 기점이 내부 개재물보다 표면 특징일 때 가장 효과적입니다.

Q: 파손 분석을 위해 어떤 정보를 보내야 하나요?

A: 가능하면 두 파단 반쪽이 있는 파손된 스프링, 도면 및 재료 사양, 애플리케이션 하중 및 이동, 파손까지의 사이클 수, 환경, 설치 위치 사진을 보내세요. 이 패키지로 보통 모드를 식별하고 시정 변경을 권장할 수 있습니다. BQUQ는 교체 또는 수정 스프링을 12 근무 시간 내에 견적합니다.
