스프링 추적성: 와이어 로트에서 완제품까지
간단한 답변: 스프링 추적성이란 모든 완성된 스프링이 이를 생산한 와이어 히트 번호, 성형 로트, 기계, 작업자 교대조 및 시험 기록으로 역추적될 수 있음을 의미합니다. 실제로 BQUQ는 와이어가 둥관 공장에 입고될 때 로트 코드를 부여하고, 이를 코일링, 열처리 및 마무리 공정을 거쳐 포장 라벨과 검사 시트에 인쇄합니다. 이는 완제품에서 원자재까지 한 단계로 문서화된 체인을 제공합니다 — 일반적으로 요청 후 12 근무 시간 이내에 가능합니다. 중요한 부품의 경우, 로트별로 보관 샘플과 시험 데이터를 보관하므로 현장 고장이 전체 생산 연도가 아닌 특정 와이어 배치로 추적될 수 있습니다.
라벨에 부품 번호만 있는 스프링 상자를 받아본 적이 있다면, 문제를 이미 알고 있을 것입니다. 고객이 조립 후 6개월 만에 파손된 스프링을 보고합니다. 품질 팀은 간단한 질문을 합니다: 이 스프링을 만든 와이어는 무엇이며, 그 와이어는 창고에 아직 있는 것들과 같은 배치에서 나온 것인가? 추적성이 없으면 답은 무응답이며, 가장 안전한 대응은 전체 선적을 폐기하거나 재시험하는 것입니다.
추적성은 그 자체를 위한 관료주의가 아닙니다. 문제를 5,000개의 스프링으로 억제하는 것과 500,000개로 억제하는 것의 차이입니다. 이 글은 스프링 추적성이 공장 현장에서 실제로 어떻게 작동하는지, 로트 기록에 어떤 데이터가 있어야 하는지, 그리고 비용을 부풀리지 않고 RFQ에 추적성 요구 사항을 명시하는 방법을 설명합니다.
스프링에 있어 "추적성"은 실제로 무엇을 의미합니까?
스프링의 경우, 추적성은 물리적 부품과 그 뒤에 있는 재료 및 공정 이력 간의 문서화된 끊김 없는 연결입니다. 이는 두 방향으로 작동합니다:
- 전방 추적성: 와이어 로트에서 이를 사용하여 만든 모든 완성된 스프링 배치를 찾을 수 있습니다. 와이어 공급업체가 리콜을 발행하거나 불량 히트를 보고할 때 유용합니다.
- 후방 추적성: 완성된 스프링에서 와이어 히트 번호, 코일링 기계, 열처리 배치, 도금 배치 및 검사 결과를 찾을 수 있습니다. 부품이 현장에서 고장날 때 유용합니다.
스프링은 겉보기에는 단순한 물체 — 와이어 코일 — 이지만 대부분의 가공 부품보다 더 많은 공정 단계를 거칩니다: 와이어 인발 또는 구매, 코일링, 응력 제거, 끝 연삭, 쇼트 피닝, 도금 또는 코팅, 최종 검사. 각 단계는 피로 수명을 변경할 수 있습니다. 추적성은 편차를 일으킨 단계를 분리할 수 있게 해줍니다.
스프링 추적성의 세 가지 수준
대부분의 구매자는 모든 부품에 대해 동일한 깊이를 필요로 하지 않습니다. 세 가지 계층으로 생각하는 것이 도움이 됩니다:
| 수준 | 기록되는 내용 | 일반적인 사용 사례 | 상대적 비용 영향 |
|---|---|---|---|
| 레벨 1 — 로트 수준 | 와이어 히트 번호, 코일 날짜, 수량, 최종 검사 결과 | 일반 산업용 스프링, 비안전 부품 | 기준 |
| 레벨 2 — 배치 수준 | 위 + 기계 ID, 작업자 교대조, 열처리 배치, 도금 배치, 보관 샘플 | 자동차 인접, 가전, 전동 공구 | 낮은 한 자릿수 % |
| 레벨 3 — 단위 수준 | 위 + 각 부품 또는 백에 일련번호 또는 날짜 마킹, 샘플링 계획에 따른 전체 치수 기록 | 안전 필수, 의료 인접, 고가 어셈블리 | 더 높음; 중요한 부품에만 정당화됨 |
애플리케이션에 필요한 계층에 대해 솔직해지십시오. 몇 센트짜리 범용 스프링에 레벨 3을 지정하면 아무도 읽지 않을 서류 작업이 추가되고 모든 선적이 지연됩니다.
와이어 로트는 어떻게 스프링 로트가 됩니까?
체인은 와이어가 코일러에 도달하기 전에 시작됩니다. 다음은 전용 스프링 코일링을 포함한 4개의 생산 라인을 운영하는 BQUQ의 둥관 공장에서의 작동 방식입니다.
1단계 — 입고 와이어 및 히트 번호 캡처
스프링 와이어는 공급업체 인증서와 함께 스풀 또는 코일로 도착합니다. 인증서에는 히트 번호 — 와이어가 인발된 강철 용해의 식별자 — 와 화학 성분, 직경 공차, 인장 강도, 때로는 코팅 사양이 포함됩니다.
와이어가 입고되면 다음을 기록합니다:
- 공급업체 이름 및 인증서 번호
- 히트 번호
- 와이어 직경 (주장이 아닌 측정)
- 입고 수량 및 잔여 수량
- 입고 날짜 및 검사자
그 히트 번호가 기준입니다. 모든 하위 공정이 이를 참조합니다.
2단계 — 내부 로트 코드 할당
공급업체의 히트 번호만으로는 충분하지 않습니다. 하나의 히트가 여러 코일로 분할되어 몇 달에 걸쳐 소비될 수 있기 때문입니다. 따라서 각 생산 실행에는 히트 번호와 날짜 및 시퀀스를 결합한 내부 로트 코드가 부여됩니다.
일반적인 형식은 다음과 같습니다:
| 필드 | 예 | 의미 |
|---|---|---|
| 재료 코드 | SUS304 | 스테인리스 강 304 |
| 히트 번호 | H-24118 | 공급업체 용해 식별자 |
| 날짜 코드 | 2503 | 코일링 연도 및 월 |
| 시퀀스 | 07 | 해당 월의 이 부품 일곱 번째 실행 |
| 전체 로트 코드 | SUS304-H24118-2503-07 | 고유 생산 로트 |
이 코드는 백 라벨, 검사 기록 및 포장 명세서에 나타납니다. 문제가 있어 전화하면 코드를 읽고 파일을 가져올 수 있습니다.
3단계 — 제조 중 공정 기록
코일러에서 로트 코드는 작업 지시서와 함께 이동합니다. 작업자는 기계 번호, 와이어 공급 설정, 코일링 속도 및 교대조를 기록합니다. 코일링 후 부품은 응력 제거로 이동하며, 여기서 노 배치는 동일한 로트 코드에 대해 기록됩니다.
도금 또는 코팅이 있는 부품의 경우 도금 배치가 별도로 기록되고 상호 참조됩니다. 이는 도금이 고강도 강철 스프링에 수소 취성을 도입할 수 있기 때문에 중요합니다 — 고장이 나타나면 하나의 도금 배치가 관련되었는지 아니면 모두 관련되었는지 알고 싶을 것입니다.
4단계 — 검사 및 보관 샘플
최종 검사 기록은 로트 파일에 들어갑니다: 자유 길이, 외경, 와이어 직경, 지정된 변위에서의 하중 및 고객별 치수. 레벨 2 이상의 경우, 향후 고장을 원래 상태와 비교할 수 있도록 로트당 완성 부품 샘플을 보관합니다.
스프링 검사 기록에 무엇이 나타나야 합니까?
검사 기록은 품질 엔지니어가 실제로 읽을 문서입니다. 유용한 스프링 로트 기록에는 일반적으로 다음이 포함됩니다. 정확한 내용은 부품 및 지정한 계층에 따라 다릅니다.
| 기록 요소 | 중요한 이유 | 일반적인 가용성 |
|---|---|---|
| 와이어 히트 번호 및 공급업체 인증서 | 재료 등급 및 화학 성분 확인 | 표준 |
| 측정된 와이어 직경 | 코일링 하중은 와이어 직경에 크게 의존 | 표준 |
| 자유 길이 및 외경 | 기본 맞춤 및 기능 | 표준 |
| 지정된 변위에서의 하중 또는 비율 | 가장 중요한 기능적 특성 | 표준 |
| 직각도 / 끝 연삭 상태 | 압축 스프링의 안착 및 피로에 영향 | 표준 |
| 열처리 배치 및 온도 로그 | 응력 제거가 피로 수명을 좌우 | 레벨 2+ |
| 도금 / 코팅 배치 및 두께 | 부식 및 취성 위험 | 레벨 2+ |
| 쇼트 피닝 매개변수 | 지정된 경우 피로 개선 | 레벨 2+ |
| 보관 샘플 | 향후 비교를 위한 물리적 참조 | 레벨 2+ |
| 일련번호 마킹 | 단위 수준 식별 | 레벨 3 |
도면에 하중 공차 ±10% 및 자유 길이 공차 ±0.5 mm가 명시된 경우, 기록에는 해당 숫자가 표시되어야 합니다 — 단순히 "합격"이 아닌 실제 측정값으로.
스프링이 고장날 때 추적성이 왜 이익이 됩니까?
현실적인 시나리오를 고려하십시오. 펌프 어셈블리의 압축 스프링이 약 200,000 사이클 후 현장에서 파손되기 시작합니다. 고장률은 2% — 피해를 줄 만큼 높지만 원인이 명확하지 않을 만큼 낮습니다.
추적성이 있으면 조사가 빠릅니다:
1. 고장난 스프링을 수집하고 로트 코드를 읽습니다.
2. 로트 파일을 가져와 와이어 히트 번호를 확인합니다.
3. 고장나지 않은 동일 부품의 다른 로트와 비교합니다.
4. 고장이 하나의 히트 번호 또는 하나의 열처리 배치에 집중되면 의심 범위를 파악한 것입니다.
추적성이 없으면 2단계가 존재하지 않습니다. 전체 재설계 또는 전면 리콜 중 하나를 선택해야 하며, 둘 다 추적성 노력보다 훨씬 비쌉니다.
이것이 추적성이 고장 분석과 자연스럽게 짝을 이루는 이유이기도 합니다. 이미 파손을 조사 중이라면 스프링 고장 분석에 대한 기사에서 일반적인 근본 원인 — 피로, 수소 취성, 과응력 및 표면 결함 — 을 살펴보고 로트 데이터가 진단을 단축하는 방법을 보여줍니다.
추적성 및 과부하 고장
모든 고장이 제조 결함은 아닙니다. 완전히 압축되었거나 항복된 스프링은 검사 시 피로 균열과 다르게 보입니다. 추적성은 둘을 구분하는 데 도움이 됩니다: 항복된 스프링이 하중 시험을 통과한 로트에서 나온 경우 원인은 애플리케이션 측일 가능성이 높습니다. 스프링 과부하 및 항복에 대한 글에서는 이러한 징후를 읽는 방법을 다룹니다.
RFQ에서 추적성을 어떻게 명시합니까?
추적성 요구 사항은 첫 선적 후 대화가 아닌 RFQ에 속합니다. "재료 인증서를 제공해 주세요"와 같은 모호한 요청은 일관성 없는 문서를 생성합니다. 구체적으로 작성하십시오.
실행 가능한 RFQ 조항 세트는 다음과 같습니다:
- 추적성 수준: 레벨 1, 2 또는 3을 명시적으로 명시합니다.
- 마킹: 로트 코드가 백 라벨, 상자 라벨 또는 부품 자체에 들어가는지 명시합니다.
- 문서: 필요한 문서 목록 — 재료 인증서, 치수 보고서, 하중 시험 보고서, 도금 인증서.
- 보존: 기록 및 보관 샘플을 보관해야 하는 기간을 명시합니다 (일반적인 관행은 3–5년, 규제 산업의 경우 더 길게).
- 통지: 동일 부품 번호의 선적 간에 와이어 히트 번호가 변경되면 통지를 요구합니다.
마지막 항목은 간과하기 쉽지만 놀랍도록 가치가 있습니다. 프로세스가 특정 와이어 공급원에 대해 검증된 경우, 히트 또는 공급업체의 조용한 변경은 프로세스 변경입니다. 통지를 요청하는 데는 비용이 들지 않으며 예상치 못한 일을 방지합니다.
첫 주문을 준비 중이라면 맞춤형 스프링 RFQ 준비에 대한 가이드에서 견적을 빠르게 하는 도면 및 사양 세부 사항 — 공차 및 시험 요구 사항을 명확하게 명시하는 방법 포함 — 을 다룹니다.
추적성이 가격을 변경합니까?
솔직히 때로는 그렇습니다 — 그러나 일반적으로 구매자가 예상하는 것보다 적습니다. 레벨 1 추적성은 기본적으로 무료입니다. 데이터가 정상 생산 중에 이미 생성되기 때문입니다. 레벨 2는 노 및 도금 배치 기록 및 샘플 보관을 위한 관리 시간을 추가합니다. 레벨 3은 마킹 및 단위별 기록 보관을 추가하며, 여기서 비용이 눈에 띄게 됩니다.
더 큰 비용 동인은 추적성 자체가 아니라 잦은 와이어 변경이 있는 소량 로트입니다. 연간 4회 2,000개의 스프링을 주문하면 4개의 로트 기록이 생성됩니다. 연간 16회 500개의 스프링을 주문하면 16개가 생성됩니다. 주문 빈도를 통합하면 일반적으로 추적성 요구 사항을 줄이는 것보다 더 많은 비용을 절약할 수 있습니다.
추적성은 시제품 및 소량 생산과 어떻게 상호 작용합니까?
추적성이 대량 생산에만 의미가 있다는 일반적인 가정이 있습니다. 실제로 소량 생산도 시간 측면에서 시제품 고장이 볼륨보다 비용이 많이 들기 때문에 똑같이 이점이 있습니다.
시제품 및 소량 스프링 작업의 경우 실용적인 접근 방식은 다음과 같습니다:
- 50개 실행이라도 와이어 히트 번호를 기록합니다.
- 라벨이 붙은 백에 로트당 하나의 보관 샘플을 보관합니다.
- 사용된 공정 설정을 기록하여 이후 생산 실행과 비교할 수 있도록 합니다.
이는 스프링 시제품 및 소량 생산에 대한 기사에서 설명한 것과 동일한 규율이며, 목표는 볼륨 문서화가 아닌 반복성입니다. 설계가 생산으로 이동하면 시제품 로트 기록이 기준이 됩니다.
압축, 인장 및 비틀림 스프링은 어떻습니까?
추적성 요구 사항은 스프링 유형 전반에 걸쳐 대체로 유사하지만 중요한 공정 단계는 다릅니다. 아래 표는 각 제품군에 대해 로트 데이터가 가장 중요한 부분을 요약합니다.
| 스프링 유형 | 중요한 추적성 포인트 | 일반적인 기능 기록 |
|---|---|---|
| 압축 | 와이어 직경, 자유 길이, 변위에서의 하중, 직각도, 응력 제거 배치 | 25% / 50% 변위에서의 하중 |
| 인장 | 초기 장력, 후크 형상, 본체 길이, 끝 형상 툴링 | 지정된 신장에서의 하중 |
| 비틀림 | 레그 각도, 본체 직경, 지정된 회전에서의 토크, 레그 형상 툴링 | 지정된 각도에서의 토크 |
| 도금 또는 코팅 스프링 | 도금 배치, 두께, 해당되는 경우 취성 제거 | 코팅 두께 보고서 |
압축 스프링의 경우 변위에서의 하중 수치가 가장 유용한 단일 추적성 데이터 포인트입니다. 와이어 직경, 코일 직경, 활성 코일 및 열처리를 하나의 숫자로 통합하기 때문입니다. 우리가 생산하는 범위는 압축 스프링 페이지에서 확인할 수 있습니다.
인장 스프링은 코일링 설정에 민감한 초기 장력을 추가하므로 기계 및 설정 기록이 더 중요합니다. 부품이 기록되는 방식에 영향을 미치는 끝 형상 옵션은 인장 맞춤형 스프링을 참조하십시오.

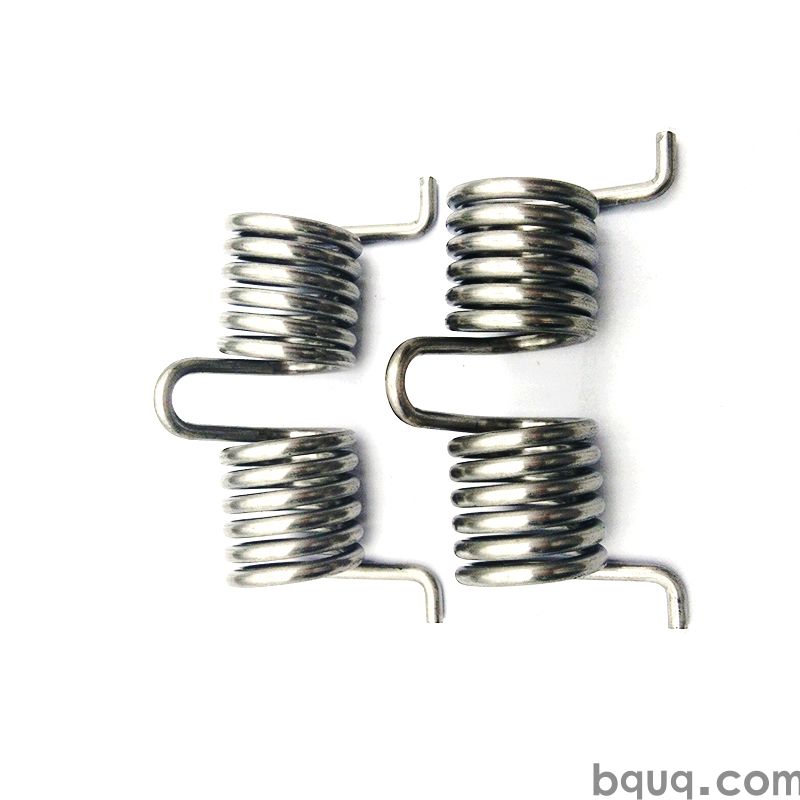

비틀림 스프링은 일반적으로 2차 툴링에서 형성되는 레그 형상에 의해 지배됩니다. 재연삭 또는 교체된 레그 형상 툴링은 공정 변경이므로 로트 기록에 툴링을 식별해야 합니다. 비틀림 스프링 페이지에서는 일반적인 공차 범위를 다룹니다.
자주 묻는 질문
Q: 와이어 히트 번호는 무엇이며 왜 중요합니까?
A: 히트 번호는 와이어가 인발된 특정 강철 용해를 식별합니다. 완성된 스프링을 와이어 밀에서 보고한 원자재 화학 성분 및 기계적 특성으로 연결합니다. 재료 문제 — 잘못된 등급, 사양을 벗어난 인장 강도, 개재물 결함 — 가 나타나면 히트 번호를 통해 문제를 구매한 모든 스프링이 아닌 영향을 받은 재료로 범위를 좁힐 수 있습니다.
Q: 소량 주문에도 추적성을 받을 수 있습니까?
A: 예. 추적성은 볼륨 임계값이 아닌 문서화 관행이므로 50개 시제품 실행에도 500,000개 생산 주문만큼 쉽게 적용됩니다. 주요 실질적 차이는 소량 실행이 일반적으로 단위 수준 일련번호보다 레벨 1 또는 레벨 2 기록을 정당화한다는 것입니다. 보관 샘플과 와이어 히트 번호는 보관 비용이 저렴하며 시험 주문에도 요청할 가치가 있습니다.
Q: 스프링 로트 기록은 얼마나 오래 보관해야 합니까?
A: 일반적인 산업 관행은 3~5년이며, 제품 수명이 그 기간을 초과하는 규제 또는 안전 관련 애플리케이션의 경우 더 길게 보관합니다. 적절한 보존 기간은 가정이 아닌 RFQ 또는 품질 계약에 명시되어야 합니다. 서류 작업뿐만 아니라 보관된 물리적 샘플도 필요한 경우 별도로 명시하십시오. 샘플 보관은 공간을 차지하고 정의된 폐기 날짜가 필요하기 때문입니다.
Q: 추적성이 스프링이 고장나지 않음을 보장합니까?
A: 아니요. 추적성은 스프링을 개선하지 않습니다. 문제가 발생했을 때 대응 능력을 향상시킵니다. 잘 문서화된 로트에도 결함 부품이 포함될 수 있습니다. 추적성이 제공하는 것은 빠른 억제 — 의심되는 재료 또는 공정을 공유하는 선적 식별 — 와 전체 제품 라인에 걸친 추측 대신 적절한 근본 원인 조사에 필요한 증거입니다.
Q: 추적성을 위해 구매 주문서에 무엇을 넣어야 합니까?
A: 추적성 수준, 마킹 위치 (백, 상자 또는 부품), 필요한 정확한 문서, 보존 기간 및 와이어 히트 또는 공급업체 변경 시 통지 요구 사항을 명시하십시오. 또한 기록하려는 기능 치수 및 하중을 나열하십시오. 이 다섯 가지 항목을 PO에 넣는 데는 몇 분이 걸리며 첫 선적이 도착한 후 발생하는 대부분의 왕복을 제거합니다.
