자유장과 공차: 공장이 실제로 유지하는 것

간단한 답변: 자유장 공차는 완성된 스프링의 무부하 길이에 대해 스프링 공장이 실제로 유지할 수 있는 범위입니다. 일반 생산에서 25mm 압축 스프링 기준으로 보통 ±0.5mm이며, 도면에서 요구하면 ±0.15mm 또는 그 이상으로 좁힐 수 있습니다. 이는 마음대로 선택할 수 있는 숫자가 아니라, 선경 편차, 코일링 기계 분해능, 응력 제거 변형, 단부 가공의 합입니다. 중국 둥관에 있는 BQUQ에서는 압축, 인장, 비틀림 스프링을 12 근무시간 내에 견적하며, 도면에 보기 좋은 공차가 아니라 실제로 유지할 자유장 공차를 명시합니다.

자유장이란 정확히 무엇인가?

자유장은 스프링이 무부하, 무구속 상태일 때의 전체 축방향 길이입니다. 압축 스프링의 경우 아무것도 누르지 않은 상태에서 한쪽 연마된 단면에서 다른 쪽 단면까지의 거리입니다. 인장 스프링의 경우 한쪽 훅의 안쪽에서 다른 쪽 훅의 안쪽까지의 길이입니다. 비틀림 스프링의 경우 보통 몸체 길이와 레그 형상으로 대체되는데, 중요한 '자유' 치수가 선형이 아니라 각도이기 때문입니다.

자유장은 참조 치수이지 성능 치수가 아닙니다. 조립품이 실제로 신경 쓰는 것은 보통 다음 세 가지 중 하나입니다:

설치 길이 — 조립품이 닫힐 때 스프링이 위치하는 길이로, 예압을 결정합니다.
부하 길이 — 작동 변위에서의 길이로, 작동 하중을 결정합니다.
밀착 높이 — 완전 압축 시 길이로, 기구가 바닥에 닿기 전에 스프링이 밀착되는지 결정합니다.

자유장이 중요한 이유는 수입 검사대에서 가장 측정하기 쉬운 치수이고, 상류 공정에서 무엇이든 변하면 가장 먼저 변하는 치수이기 때문입니다. 자유 상태에서 1mm 긴 스프링도 설치 하중을 완벽하게 맞출 수 있습니다 — 또는 그렇지 않을 수도 있습니다. 자유장에 기입하는 공차는 허용할 하중 변동의 대리 지표입니다.

제조 중 자유장이 변하는 이유

와이어가 절단된 후 자유장을 움직이는 네 가지 요인이 있습니다:

1. 선경 편차. 스프링 와이어는 정확한 치수가 아니라 공차로 인발됩니다. 1.0mm 와이어에서 ±0.02mm 변동은 코일 직경을 바꾸고 따라서 주어진 길이에 들어가는 코일 수를 바꿉니다.

2. 코일링 장력과 피치 설정. 기계는 피치를 기계식 또는 서보로 설정합니다. 와이어 공급과 캠 타이밍의 작은 변화는 열처리 전 코일링 길이를 바꿉니다.

3. 응력 제거. 저온 응력 제거는 코일링 잔류 응력을 완화하고 일반적으로 압축 스프링을 약간 단축시킵니다. 정도는 재료, 선경, 로 사이클에 따라 다릅니다.

4. 단부 연마와 세팅. 연마는 끝 코일에서 재료를 제거하고, '세트' 또는 프리세팅 작업은 스프링을 의도적으로 밀착 이상으로 압축하여 길이를 안정화합니다. 둘 다 최종 자유장을 바꿉니다.

네 가지를 모두 제어하지 않는 공장은 넓은 공차를 제시하고 기대할 것입니다. 제어하는 공장은 좁은 공차를 반복 가능하게 유지할 수 있습니다.

공장이 실제로 유지할 수 있는 공차는?

아래 표는 일반 재료(음악선, 스테인리스강, 유냉 크롬-실리콘)의 냉간 코일링 스프링에 대해 우리가 표준 생산 능력으로 간주하는 것입니다. 이는 생산 계획을 위한 지표이며, 도면 검토 없이 가정할 수 있는 사양이 아닙니다.

자유장 (mm)	표준 생산	강화 (도면 지정)	비고
10 이하	±0.25 mm	±0.10 mm	소형 스프링, 미세 와이어, 단부 연마에 민감
10 – 25	±0.50 mm	±0.15 mm	전자 및 가전에서 가장 흔한 범위
25 – 50	±0.75 mm	±0.25 mm	피치 제어가 지배적; 세팅 권장
50 – 100	±1.50 mm	±0.50 mm	긴 스프링은 안정화를 위해 프리세팅 필요
100 초과	길이의 ±2.0 %	길이의 ±0.75 %	길이 공차는 보통 백분율로 표시

두 가지를 주목하세요. 첫째, 공차는 길이에 비례합니다 — 120mm 스프링에 ±0.1mm를 요구하는 것은 더 엄격한 검사가 아니라 다른 제조 경로를 요구하는 것입니다. 둘째, '강화' 열은 달성 가능하지만 비용이 더 듭니다. 100% 길이 선별, 프리세팅 또는 느린 코일링 사이클을 의미하기 때문입니다.

자유장 공차가 하중 공차로 변환되는 방법

이 부분에서 대부분의 도면이 틀립니다. 자유장 공차와 하중 공차는 스프링 상수를 통해 연결됩니다. 자유장 범위와 하중 범위를 독립적으로 지정하면 물리적으로 불가능한 조합을 지정할 수 있습니다.

스프링 상수 (N/mm)	자유장 공차	고정 설치 길이에서 발생하는 하중 변동
1.0	±0.50 mm	±0.50 N
5.0	±0.50 mm	±2.50 N
20.0	±0.50 mm	±10.0 N
20.0	±0.15 mm	±3.0 N

아래 두 행을 함께 읽으세요. 강성 스프링에서 길이 공차를 절반으로 줄이는 것이 하중 변동을 절반으로 줄이는 유일한 실용적 방법입니다 — 또는 하중 범위를 받아들이고 길이 범위를 넓히는 것입니다. 스프링 상수나 설치 길이를 바꾸지 않는 세 번째 옵션은 없습니다.

아직 스프링을 설계 중이라면, 상수, 유효 코일, 변위 간의 관계는 압축 스프링 설계 계산기 가이드에서 다룹니다.

자유장 공차는 스프링 유형에 따라 다른가?

예, 상당히 다릅니다. 단부 조건이 측정 가능한 것과 제어 가능한 것을 바꿉니다.

압축 스프링

압축 스프링은 유지하기 가장 쉽습니다. 자유장이 두 연마면 사이의 단일 축방향 치수이기 때문입니다. 닫힘 및 연마 단부가 최상의 제어를 제공하고, 닫힘 비연마 단부는 더 저렴하지만 와이어 끝 형상이 산포를 추가합니다. 개방 단부는 평평하게 안착하지 않고 타이트한 자유장 호출을 가져서는 안 되는 스프링용입니다.

인장 스프링

인장 스프링은 더 어렵습니다. 자유장은 훅 내부에서 측정되며, 훅 형상 — 루프 위치, 굽힘 반경, 초기 장력 — 은 코일 몸체와 무관한 변동을 추가합니다. 실용적인 접근은 몸체 길이를 타이트하게 공차하고 훅 포함 전체 길이를 더 느슨하게 한 다음, 훅 위치를 게이지로 제어하는 것입니다.

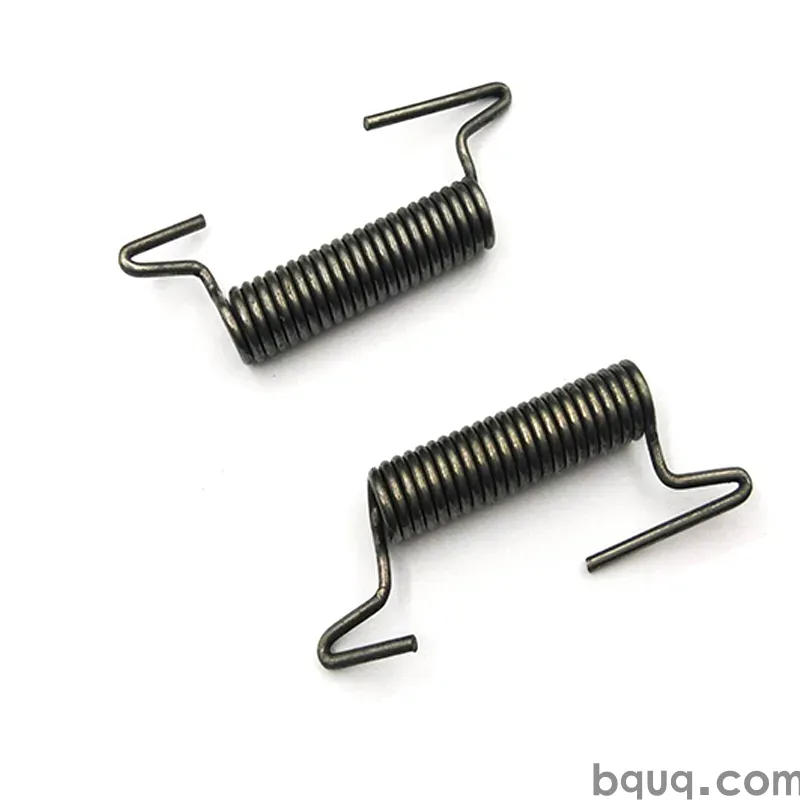

비틀림 스프링

비틀림 스프링은 길이로 표현하기 가장 어렵습니다. 의미 있는 자유 상태 치수는 몸체 길이, 내경, 레그 각도, 레그 길이입니다. 몸체 길이 공차는 압축 스프링 자유장처럼 작동하고, 레그 각도는 보통 도 단위로 공차되며 실제로 조립 적합성을 좌우하는 치수입니다. 우리의 비틀림 스프링 생산 라인은 동일 도면에서 몸체 길이와 레그 각도 호출을 모두 처리합니다.

스프링 유형	주요 자유 상태 치수	일반 표준 공차	변동의 주요 원인
압축	전체 자유장	25mm에서 ±0.5mm	피치 제어, 연마, 응력 제거
인장	몸체 길이 + 훅 위치	25mm에서 ±0.8mm	훅 성형, 초기 장력
비틀림	몸체 길이 + 레그 각도	±0.5mm / ±3°	레그 성형, 코일 직경

필요 이상으로 타이트하게 하는 것은 미덕이 아니라 비용

자유장을 한 단계 타이트하게 할 때마다 비용이 추가됩니다. 중형 압축 스프링에서 ±0.5mm에서 ±0.15mm로 가는 것은 일반적으로 다음 중 하나 이상을 의미합니다:

배치 샘플링 대신 공정 중 길이 검사를 포함한 느린 코일링
응력 제거 후 프리세팅 또는 '세트' 작업
수동 또는 자동 선별을 포함한 100% 길이 게이징
코일링 라인의 높은 스크랩률, 단가에 반영

조립품이 필요로 하지 않으면 그 중 어느 것도 조립품을 개선하지 않습니다. 올바른 질문은 '얼마나 타이트하게 유지할 수 있나?'가 아니라 '내 기구가 얼마나 많은 하중 변동을 견딜 수 있나?'입니다. 그것에서 역산하세요.

구매자에게 주는 두 가지 실용 규칙:

1. 스프링이 하드 스톱에 안착할 때만 자유장을 공차하세요. 설치 길이가 하우징에 의해 설정되면 자유장 변동이 직접 예압 변동으로 변환됩니다. 스프링이 나사나 가변 갭으로 압축되면 자유장은 훨씬 덜 중요합니다.

2. 느끼는 것이 하중이라면 길이가 아니라 하중을 공차하세요. 지정된 변위에서의 하중 시험은 선경, 코일 수, 길이를 한 번에 측정합니다. 종종 더 저렴한 제어입니다. 스프링 하중 시험에서 우리의 접근 방식을 확인하세요.

스프링이 과압축되면 어떻게 되나?

자유장 공차는 스프링이 이동하는 거리와도 상호작용합니다. 압축 스프링을 설계 변위 이상으로 밀면 항복합니다 — 자유장이 영구적으로 늘어나고, 이후 모든 사이클이 다른 기준에서 시작됩니다. 이것이 프리세팅이 존재하는 이유입니다: 통제된 상태에서 의도적으로 항복을 한 번 유도하여 고객이 받는 스프링이 이미 안정적이도록 합니다. 메커니즘은 스프링 과부하와 항복 기사에서 설명합니다.

조립품이 고장 조건에서 과도하게 이동할 수 있다면 RFQ에 명시하세요. 재료와 세팅 작업이 바뀝니다.

도면에 자유장을 기입하는 방법

공장이 빠르게 견적하고 안정적으로 유지할 수 있는 도면은 보통 다음을 포함합니다:

참조 노트가 아닌 명시적 공차가 있는 기본 치수로서의 자유장
측정 방향 (전체, 훅 내부, 몸체만)
단부 조건 (닫힘 및 연마, 닫힘 비연마, 개방)
하나 또는 두 개의 지정된 변위 길이에서의 하중, 공차 포함
최대 밀착 높이
재료 및 표면 마감
프리세팅 요구사항

자유장만 알고 다른 것은 모르더라도 견적은 가능하지만, 질문이 돌아올 것이고 그것은 좋은 신호입니다. 설치 길이, 변위, 밀착 높이를 묻지 않고 타이트한 자유장을 견적하는 공장은 스프링이 아니라 숫자를 견적하는 것입니다.

BQUQ는 둥관의 한 공장에서 네 개의 생산 라인을 운영합니다: ±0.005 mm CNC 가공, 금속 프레스 가공, 맞춤 스프링, 방열판 생산. 이는 스프링 단부에 가공된 시트, 프레스된 리테이너 또는 성형 클립이 필요한 경우가 많고, 모든 것을 한 지붕 아래에서 처리하면 세 공급업체가 각자 공차를 유지할 때 발생하는 공차 누적을 제거하기 때문에 중요합니다. 도면을 sc@bquq.com으로 보내면 12 근무시간 내에 우리가 약속할 자유장 공차를 포함한 견적을 받습니다. MOQ는 유연하여 시제품 및 파일럿 수량도 환영합니다.

자주 묻는 질문

Q: 압축 스프링의 일반적인 자유장 공차는?

A: 약 25mm 길이의 냉간 코일링 압축 스프링의 경우 음악선 또는 스테인리스강에서 ±0.5mm가 일반 생산 능력입니다. ±0.15mm와 같은 타이트한 범위는 프리세팅과 100% 길이 게이징으로 달성 가능하지만 비용과 사이클 타임이 추가됩니다. 올바른 공차는 도면에 정밀해 보이는 것이 아니라 조립품이 견디는 하중 변동에 따라 달라집니다.

Q: 자유장 공차가 스프링 하중에 영향을 주나요?

A: 예, 직접적으로. 고정 설치 길이에서 하중 변동은 자유장 변동에 스프링 상수를 곱한 값과 같습니다. 20 N/mm 스프링에서 ±0.5mm 범위는 ±10 N의 하중 산포를 만듭니다. 1 N/mm 스프링에서는 같은 범위가 ±0.5 N만 만듭니다. 이것이 강성 스프링이 보통 더 타이트한 길이 공차 또는 하중 기반 합격 기준을 필요로 하는 이유입니다.

Q: 표준 표보다 더 타이트한 공차를 유지할 수 있나요?

A: 종종 가능하지만 한계가 있습니다. 소형 스프링에서 대략 ±0.1mm 이하에서는 측정 자체가 제약이 되며, 게이지 반복성에 대해 논의할 것입니다. 긴 스프링에 대한 매우 타이트한 호출은 보통 설계 변경 — 길이 단축, 시트 추가, 또는 자유장 대신 변위에서 하중 공차 — 으로 해결하는 것이 좋습니다.

Q: 인장 스프링의 자유장은 어떻게 측정하나요?

A: 인장 스프링의 자유장은 보통 스프링을 자유롭게 매달고 하중을 가하지 않은 상태에서 한쪽 훅의 안쪽에서 다른 쪽 훅의 안쪽까지 측정합니다. 훅 성형이 코일 몸체와 무관한 변동을 추가하므로, 몸체 길이를 타이트하게 공차하고 훅 간 전체 길이를 더 느슨하게 한 다음 훅 위치를 별도로 게이징할 것을 권장합니다.

Q: 자유장 호출이 있는 스프링을 견적하려면 어떤 정보가 필요한가요?

A: 도면이 있으면 보내주세요. 없으면 선경 또는 원하는 하중, 외경 또는 내경, 자유장, 설치 길이, 작동 변위, 밀착 높이 한계, 재료 선호, 단부 조건, 예상 연간 수량을 알려주세요. 그것으로 12 근무시간 내에 견적하고, 약속하기 전에 물리적으로 달성 불가능한 공차를 표시해 드립니다.
