스프링 과부하와 항복: 원인과 해결책

작성자 BQUQ Engineering Team 검토 BQUQ Quality Engineering 2025년 11월 12일 조회수 ISO 9001:2015 인증 공장

과부하와 항복: 스프링이 탄성을 잃을 때

간단한 답변: 스프링은 내부 응력이 재료의 항복 강도를 초과할 때 탄성을 잃습니다. 와이어는 영구 세트를 가지며, 자유 길이가 짧아지고, 주어진 높이에서의 하중이 감소합니다 — 종종 단일 심각한 과부하 후 5–20%까지. 뮤직 와이어와 302 스테인리스의 경우, 정적 용도에서는 설계 응력을 인장 강도의 약 40–45% 이하로, 반복 용도에서는 30–35% 이하로 유지하십시오. 이를 초과하면 세트, 피로 또는 파괴가 발생할 수 있습니다. BQUQ는 중국 동관의 ISO9001 공장에서 CNC 축으로 ±0.005 mm 정밀도로 스프링을 가공 및 권선하며, 12 영업시간 내에 견적을 제공합니다.

하중을 받는 스프링 내부에서 실제로 일어나는 일

헬리컬 스프링은 코일로 감긴 토션 바입니다. 압축할 때 와이어는 길이 방향으로 구부러지지 않고 비틀립니다. 이 비틀림 전단 응력이 에너지를 저장하며, 너무 많이 밀면 결국 스프링을 파괴합니다.

하중이 증가함에 따라 세 가지 일이 순차적으로 발생합니다:

1. 탄성 영역. 응력은 변형률에 비례합니다. 하중을 제거하면 스프링은 정확한 자유 길이로 돌아갑니다. 이것이 설계해야 하는 유일한 영역입니다.

2. 항복점. 응력이 재료의 비틀림 항복 강도를 초과합니다. 일부 결정면이 영구적으로 미끄러집니다. 하중을 제거하면 스프링은 시작보다 짧아진 상태로 돌아옵니다.

3. 소성 붕괴 또는 파괴. 더 높은 응력에서 스프링은 큰 영구 세트를 가지며, 코일이 바인딩되거나 와이어가 균열됩니다 — 일반적으로 응력이 집중되는 코일 내부에서 발생합니다.

처음 두 가지는 조립품을 조용히 망가뜨리는 원인입니다. 항복한 스프링은 여전히 멀쩡해 보입니다. 단지 밀어내는 힘이 약할 뿐입니다.

왜 "세트"가 진짜 고장 모드인가

영구 세트는 항복의 측정 가능한 증상입니다. 다음과 같이 나타납니다:

도면보다 짧은 자유 길이
설치 높이에서 지정된 것보다 낮은 하중
예상보다 일찍 도달하는 고체 높이

일반적인 콜드 권선 압축 스프링의 경우, 인장 강도의 60%로 단일 과부하하면 자유 길이의 2–8% 손실이 발생할 수 있습니다. 70%로 밀면 10–20% 손실과 코일의 눈에 띄는 기울기가 발생할 수 있습니다. 이것이 스프링이 유용한 의미에서 "탄성을 잃는" 지점입니다.

스프링이 항복했는지 어떻게 알 수 있나요?

현장 증상은 산업 전반에 걸쳐 일관됩니다:

증상	일반적으로 의미하는 것	빠른 확인
사양보다 짧은 자유 길이	과부하로 인한 영구 세트	무부하 길이를 도면과 비교 측정
높이에서 하중이 >5% 낮음	부분 항복 또는 응력 완화	설치 높이에서 로드 셀 테스트
스프링이 일찍 바닥에 닿음	세트 + 감소된 이동	고체 높이 측정
눈에 띄는 기울기 또는 불균일한 피치	국부적 소성 변형	육안 검사 + 피치 게이지
코일 내경의 균열	항복 후 피로 또는 수소 취성	염색 침투 또는 자분 탐상
조립품에서 덜그럭거림	세트 후 예압 손실	초기 샘플 하중과 비교

배치에서 이 중 하나 이상이 나타나면 설계 응력이 듀티 사이클에 비해 너무 높은 것이지, 와이어 공급업체의 잘못이 아닙니다.

스프링의 생존을 결정하는 응력 한계

모든 스프링 재료는 비틀림 항복 강도를 가지며, 일반적으로 스프링 강의 경우 극한 인장 강도의 45–60%입니다. 설계 관행은 작업 응력을 그보다 훨씬 낮게 유지합니다.

재료	일반 인장 (MPa)	정적 설계 응력 (% UTS)	반복 설계 응력 (% UTS)	비고
뮤직 와이어 (ASTM A228)	2200–2600	40–45%	30–35%	소형 스프링 피로 수명 최고
오일 템퍼드 MB (A229)	1600–1900	40–45%	30–35%	대형 와이어에 적합
크롬-실리콘 (A401)	1900–2100	42–48%	32–38%	고온, 충격 용도
302 스테인리스	1500–1900	35–40%	28–32%	내식성, 낮은 피로
17-7 PH 스테인리스	1700–2000	38–42%	30–34%	302보다 우수한 피로
인청동	900–1200	35–40%	28–32%	전기, 비자성
Inconel 718	1800–2100	40–45%	32–38%	고온, 고가

수치는 실온에서 냉간 인발 또는 냉간 압연 스프링 와이어의 일반적인 값입니다. 열간 권선 또는 응력 제거된 스프링은 다르게 거동합니다 — 항상 와이어 밀의 데이터 시트로 확인하십시오.

반복 용도에 더 낮은 응력이 필요한 이유

피로 균열은 응력 집중이 가장 높은 코일 내경에서 시작됩니다. 40% UTS에서 10⁵–10⁶ 사이클을 얻을 수 있습니다. 30% UTS에서 동일한 스프링은 10⁷+ 사이클을 실행할 수 있습니다. 트레이드는 실제입니다: 낮은 응력은 더 많은 와이어, 더 큰 외형, 더 많은 비용을 의미합니다. 대안은 밸브 트레인 또는 래치에서 200,000 사이클에서 고장나는 스프링입니다.

동적 응용 분야에 대해서는 스프링 동적 하중 설계에 대한 우리의 노트를 참조하십시오.

스프링 지수, 곡률 및 응력 집중

스프링 지수 (D/d — 평균 직경을 와이어 직경으로 나눈 값)는 코일 내부에 얼마나 많은 응력이 집중되는지를 결정합니다. 낮은 지수 스프링 (5 미만)은 강성이 높고 내경에서 응력이 높습니다. 높은 지수 스프링 (12 초과)은 유연하고 일관되게 권선하기 어렵습니다.

지수 (D/d)	곡률 응력 계수	실제 효과
4–5	1.15–1.20	높은 내경 응력, 엄격한 공차 위험
6–9	1.08–1.12	대부분 설계에 최적
10–12	1.05–1.08	좋은 피로, 좌굴 주의
>12	~1.03	좌굴 및 권선 불안정

과부하 고장이 같은 지점 — 첫 번째 활성 코일의 내부 — 에서 계속 발생한다면 지수가 너무 낮을 가능성이 높습니다. 재료를 변경하기 전에 이를 재검토하십시오. 스프링 지수와 응력에 대한 우리의 기사에서 계산을 자세히 설명합니다.

항복을 방지하기 위한 설계 규칙

1. 정적의 경우 작업 응력을 40% UTS 이하로, 반복의 경우 32% 이하로 유지하십시오. 이것이 가장 큰 지렛대입니다.

2. 조립품이 가할 수 있는 최대 하중을 기준으로 설계하십시오, 공칭 하중이 아닙니다. 취급, 과도 이동 및 열팽창을 포함하십시오.

3. 고체 높이 여유를 추가하십시오. 최대 작업 높이와 고체 높이 사이에 최소 15% 이동을 남기십시오.

4. 스프링을 프리셋 (스크래깅)하십시오. 제조 중 한 번 고체로 압축하여 제어된 세트를 유도한 다음 자유 길이를 측정하십시오. 이는 서비스 수명 동안 스프링을 안정화합니다.

5. 피로를 위해 쇼트 피닝하십시오. 표면에 압축 잔류 응력을 유도하여 일반적으로 강철 스프링에서 20–40% 피로 수명 증가를 제공합니다.

6. 온도를 주의하십시오. 뮤직 와이어의 경우 120 °C 이상, 302 스테인리스의 경우 250 °C 이상에서 항복 이하에서도 응력 완화가 가속화됩니다.

7. 실제로 필요한 하중 공차와 일치하는 와이어 직경 및 자유 길이 공차를 지정하십시오. 하중이 실제 요구 사항인 경우 자유 길이 공차를 느슨하게 하는 것은 거의 도움이 되지 않습니다.

프리셋: 저렴한 보험

프리셋 (스크래깅 또는 세팅이라고도 함)은 생산 중에 스프링을 의도적으로 과압축하여 제어된 조건에서 한 번 항복하게 한 다음 이후 탄성적으로 거동하게 하는 것을 의미합니다. 올바르게 수행하면 스프링의 자유 길이는 나머지 수명 동안 1% 이내로 안정적입니다. 잘못 수행하면 — 과압축되거나 응력 제거되지 않은 경우 — 계속 크리프하는 스프링이 됩니다.

공급업체가 고응력 스프링을 프리셋하지 않으면 이유를 물어보십시오. 대량 생산 시 거의 비용이 들지 않으며 전체 현장 불만 클래스를 제거합니다.

과부하가 불가피한 경우

일부 응용 분야 — 충격 흡수기, 안전 래치, 반동 시스템, 다이 스프링 — 는 과부하를 흡수하도록 설계되었습니다. 그러한 경우:

더 높은 응력을 견디는 크롬-실리콘 또는 17-7 PH를 사용하십시오
과부하 케이스를 예외가 아닌 작업 케이스로 설계하십시오
코일을 추가하는 대신 와이어 직경을 늘리십시오
더 큰 외형을 수용하십시오

스프링이 반복 충격을 받는 다이 및 스탬핑 응용 분야에 대해서는 스프링 다이 응용을 참조하십시오.

항복 고장을 방지하는 제조 관리

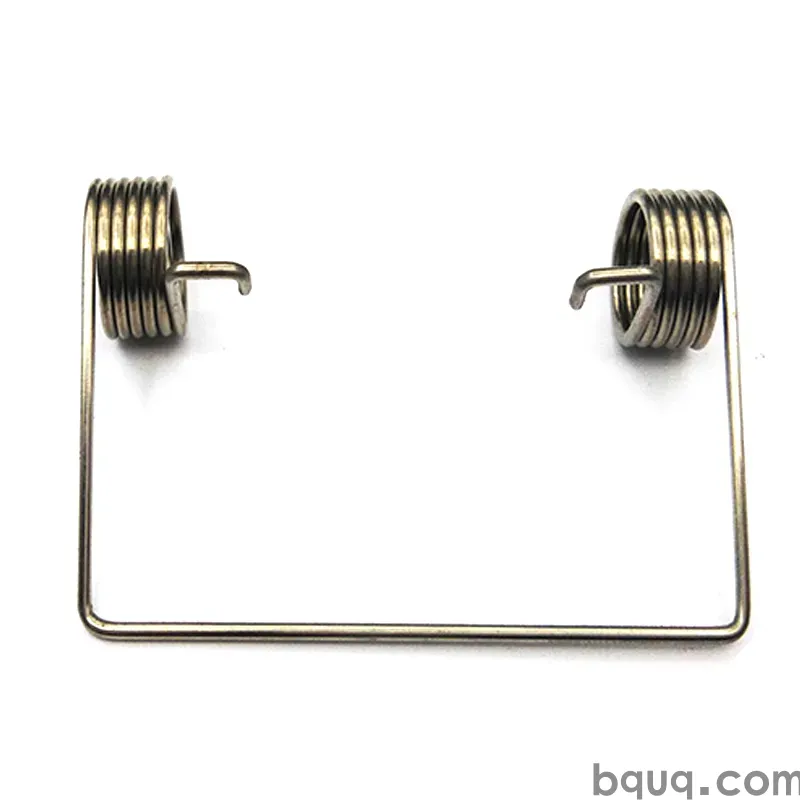

BQUQ에서는 스프링이 공정 중 피치 및 직경 모니터링이 있는 CNC 코일러에서 권선된 다음 제어 분위기로에서 응력 제거됩니다. 동관의 한 지붕 아래 네 개의 생산 라인이 압축, 인장 및 토션 스프링과 그 주변의 스탬핑 및 CNC 부품을 커버합니다.

과부하가 발생하기 쉬운 스프링에 대한 주요 관리:

와이어 인증 — 모든 로트에 대한 인장 및 화학 성분 밀 인증서
응력 제거 — 배치별 온도 및 시간 기록
프리셋 검증 — 전후 자유 길이 측정
하중 테스트 — 자유 길이뿐만 아니라 설치 높이에서 샘플링
추적성 — 가방에 배치 ID, 로 및 코일러 기록에 연결

과부하를 포함하는 듀티 사이클을 위해 압축 스프링 또는 인장 커스텀 스프링을 소싱하는 경우 하중-높이 곡선과 최악의 이동을 보내주십시오. 설계가 생존하는지 또는 더 많은 와이어가 필요한지 알려드리겠습니다.

자주 묻는 질문

Q: 스프링이 항복한 후 회복할 수 있나요?

A: 아니요. 항복은 결정 수준에서 영구적인 소성 변형입니다. 와이어가 미끄러지면 스프링은 원래의 자유 길이 또는 하중으로 돌아가지 않습니다. 때로는 새로운 안정적인 길이로 재설정할 수 있지만 원래 성능은 사라집니다. 항복한 스프링을 "재교육"하려고 하지 말고 교체하십시오.

Q: 얼마나 많은 과부하가 영구 세트를 유발하나요?

A: 재료와 지수에 따라 다르지만 경험적으로 비틀림 응력에서 인장 강도의 약 45–50%를 초과하면 측정 가능한 세트가 발생합니다. 2300 MPa UTS의 뮤직 와이어의 경우 약 1050–1150 MPa입니다. 대부분의 잘 설계된 정적 스프링은 800–950 MPa에서 실행됩니다. 여유는 의도적입니다.

Q: 열이 과부하와 같은 문제를 일으키나요?

A: 유사한 결과, 다른 메커니즘. 열은 응력 완화를 일으킵니다 — 와이어는 항복 이하에서도 천천히 하중을 잃습니다. 뮤직 와이어는 일반적으로 약 120 °C 연속으로 제한됩니다; 302 스테인리스는 약 250 °C; Inconel 718은 600 °C+입니다. 스프링이 눈에 띄는 변형 없이 서비스 중 하중을 잃으면 온도가 원인일 가능성이 높습니다.

Q: 프리셋 스프링을 지정해야 하나요?

A: 예, 인장 강도의 35% 이상에서 실행되거나 정밀 조립품에 있는 모든 스프링에 대해. 프리셋은 자유 길이와 하중을 안정화하며 일반적으로 생산량에서 비용이 거의 들지 않습니다. 도면에 프리셋 높이와 세팅 후 허용 가능한 자유 길이 공차를 지정하십시오. 이는 일반적인 현장 불만 원인을 제거합니다.

Q: BQUQ는 스프링 자유 길이에 어떤 공차를 유지할 수 있나요?

A: 일반적인 압축 스프링의 경우 자유 길이 ±0.5 mm 및 설치 높이에서 하중 ±5%가 표준입니다. 더 엄격한 공차 — 소형 스프링에서 자유 길이 ±0.2 mm까지 — 는 공정 중 게이징으로 달성 가능합니다. CNC 축은 툴링 및 끝 연삭 형상에서 ±0.005 mm를 유지합니다. 특정 견적을 위해 하중-높이 곡선을 보내주십시오.
