툴링 없이 스프링 시제품과 소량 생산
간단한 답변: 대부분의 압축, 인장, 비틀림 스프링은 하드 툴이 전혀 필요하지 않습니다. 이들은 CNC 코일러와 캠 구동 포머에서 와이어로 성형되므로, 시제품은 단순히 1개에서 50개까지의 짧은 생산 실행입니다. 와이어, 셋업 시간, 검사 비용을 지불하는 것이지 다이 비용을 지불하는 것이 아닙니다. BQUQ에서 툴링 없는 스프링 시제품은 일반적으로 도면 승인 후 5–10 영업일 내에 출하되며, 견적은 12 영업시간 내에 반환됩니다. 툴링은 스탬핑 플랫 스프링, 스프링 클립 또는 성형 스트립 프로파일이 필요할 때만 필요하며, 이 경우 블랭킹 또는 벤딩 다이가 실제로 필요합니다. 원형 와이어 스프링의 경우 '툴링 비용'은 일반적으로 0입니다.
대부분의 스프링이 본질적으로 툴이 필요 없는 이유
사출 성형이나 다이 캐스팅에서 온 구매자들은 모든 신규 부품이 툴로 시작한다고 가정합니다. 스프링은 다릅니다. 헬리컬 압축 스프링은 와이어를 나선형으로 감은 것입니다. '툴'은 기계의 프로그램, 피드 롤러, 피치 툴, 코일링 포인트입니다. 프로그램을 바꾸면 스프링이 바뀝니다.
이는 시제품 프로그램에 세 가지 실질적인 결과를 가져옵니다:
- 셋업은 자본이 아닌 시간입니다. 피치, 직경, 자유 길이를 조정하는 작업자에 대한 비용을 지불하는 것이지, 가공된 다이 블록에 대한 비용이 아닙니다.
- 반복은 저렴합니다. 첫 시제품이 8% 너무 뻣뻣하다면, 다음 수정은 프로그램 변경과 새로운 와이어 절단 길이입니다.
- 소량이 실행 가능합니다. 25개 실행은 성가신 일이 아니라 합법적인 주문입니다. 툴링 상각을 볼륨에 분산할 필요가 없기 때문입니다.
툴링이 나타나는 곳: 플랫 스프링, 스프링 클립, 스탬핑 접점, 그리고 원형 와이어가 아닌 스트립으로 성형된 모든 스프링. 이들은 블랭킹 또는 프로그레시브 다이가 필요하며, 그 비용은 실제입니다. 설계가 원형 와이어라면 일반적으로 툴링 대화를 완전히 건너뛸 수 있습니다.
툴링 없이 시제작할 수 있는 스프링 유형은?
이것은 먼저 해결해야 할 질문입니다. 도면을 보내기 전에 비용 구조를 결정하기 때문입니다.
| 스프링 유형 | 시제품에 툴링 필요? | 일반적인 시제품 방법 | 비고 |
|---|---|---|---|
| 압축 (원형 와이어) | 아니오 | CNC 코일러, 2–4축 | 피치, 끝단, 레이트는 프로그램으로 설정 |
| 인장 (원형 와이어) | 아니오 | CNC 코일러 + 후크 성형 | 후크 형상이 주요 변수 |
| 비틀림 (원형 와이어) | 아니오 | CNC 코일러 + 레그 성형 | 레그 각도와 벤드 반경은 기계에서 설정 |

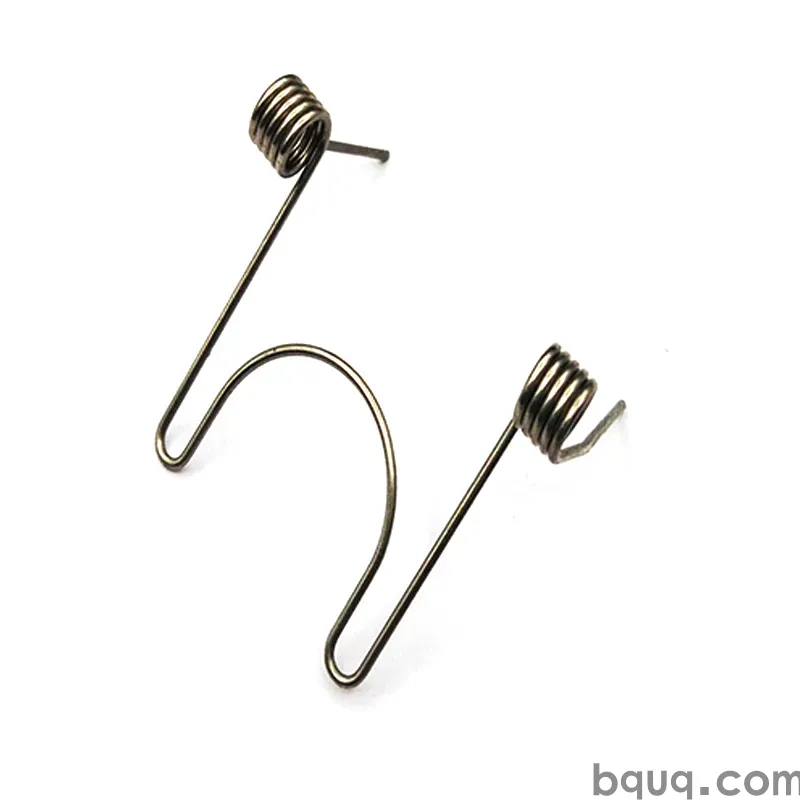

| 더블 토션 / 더블 바디 | 아니오 | CNC 코일러, 다단계 | 셋업 시간이 더 길지만 다이는 없음 |
| 원추형 / 배럴 압축 | 아니오 | 가변 피치 CNC 코일러 | 낮은 고체 높이에 적합 |
| 플랫 스프링 / 리프 스프링 | 보통 예 | 레이저 절단 또는 스탬핑 블랭크 | 저볼륨 레이저 절단은 다이를 피함 |
| 스프링 클립 / 스탬핑 접점 | 볼륨에 따라 예 | 프로그레시브 다이 | 시제품은 레이저 절단 또는 와이어 EDM 가능 |
| 와이어 폼 (비나선형) | 때때로 | CNC 와이어 포머 | 복잡한 3D 형상은 픽스처가 필요할 수 있음 |
패턴은 명확합니다: 스프링이 와이어를 감아서 만들어지면 툴이 필요 없는 영역에 있습니다. 스트립을 절단하고 구부려서 만들어지면 그렇지 않습니다. 다만 레이저 절단과 와이어 EDM은 1–100개 시제품 수량에 대해 격차를 메울 수 있습니다.
시제품 리드 타임과 비용을 실제로 좌우하는 것
다이가 없으면 리드 타임은 네 가지에 의해 좌우됩니다. 이를 이해하면 일정을 단축할 수 있습니다.
1. 와이어 가용성
표준 스프링 강 — 뮤직 와이어, 오일 템퍼드, 302/304 스테인리스, 17-7PH — 은 일반적인 직경에서 보통 재고가 있습니다. Inconel 또는 Hastelloy와 같은 특수 합금은 종종 주문해야 하며, 1~3주가 추가될 수 있습니다. 시제품이 일정에 민감하다면 합금이 필수 요구 사항인지 선호 사항인지 문의하세요.
2. 셋업 복잡성
닫힌 끝단과 연마된 끝단이 있는 간단한 압축 스프링은 30–60분의 셋업이 걸릴 수 있습니다. 특정 레그 각도를 가진 더블 토션 스프링이나 타이트한 인덱스와 높은 스프링 레이트를 가진 스프링은 몇 시간이 걸릴 수 있습니다. 셋업은 25개 주문에서 단일 최대 항목입니다. 그래서 동일 부품의 두 번째 주문이 훨씬 저렴합니다.
3. 끝단 및 형상
닫힌 끝단, 연마된 끝단, 후크, 루프, 축소된 끝단, 레그 벤드는 모두 추가 작업을 추가합니다. 각 작업은 별도의 셋업 단계입니다. 두 개의 연마된 끝단이 있는 스프링은 와이어가 동일하더라도 닫힌 비연마 끝단이 있는 스프링보다 시제작 비용이 더 높습니다.
4. 검사 및 문서화
여러 변위에서 하중 테스트, 레이트 곡선 또는 치수 보고서가 필요하면 엔지니어링 시간입니다. 설계 검증 빌드에는 가치가 있지만, 핏 체크에는 일반적으로 불필요합니다.
| 비용 동인 | 낮음 | 중간 | 높음 |
|---|---|---|---|
| 와이어 유형 | 뮤직 와이어, 302 SS | 오일 템퍼드, 17-7PH | Inconel, Hastelloy, 티타늄 |
| 셋업 시간 | 0.5–1 h | 1–3 h | 3–8 h |
| 끝단 구성 | 닫힘, 비연마 | 닫힘 및 연마 | 후크, 루프, 맞춤 레그 |
| 검사 | 치수 검사 | 한 지점에서 하중 | 전체 레이트 곡선 + 보고서 |
| 수량 | 1–10 | 10–50 | 50–500 |
표를 가격 목록이 아닌 지표적 범위 구조로 취급하세요. 유용한 요점은 시제품 단계에서 수량이 가장 덜 중요한 동인이라는 것입니다. 형상과 합금이 훨씬 더 중요합니다.
빠른 견적을 받을 수 있는 시제품 스프링 도면 작성 방법
깔끔한 도면은 12시간 견적과 3일 이메일 스레드의 차이입니다. 도면이나 RFQ에 다음을 포함하세요:
1. 와이어 직경 공차 포함 (예: 1.20 mm ±0.02)
2. 외경 또는 내경 — 어느 것인지 지정하고 공차 포함
3. 자유 길이 및 공차
4. 총 코일 수 및 활성 코일 수, 또는 고체 높이
5. 끝단 유형 — 닫힘, 닫힘 및 연마, 열림, 더블 닫힘
6. 감는 방향 — 별도 명시가 없으면 오른손
7. 재료 및 모든 마감 (패시베이션, 도금, 쇼트 피닝)
8. 지정된 변위에서의 하중, 또는 목표 스프링 레이트
9. 최대 작동 온도 및 환경, 관련된 경우
10. 연간 또는 시제품 수량, 명확히 구분
레이트를 아직 모르면 괜찮습니다 — 사용 가능한 공간(엔벨로프), 지지해야 할 하중, 변위 범위를 보내세요. 스프링 엔지니어가 형상을 제안할 수 있습니다. 아직 설계를 선택 중이라면 인장 스프링 끝단 유형의 비교는 후크 형상이 응력 집중과 설치 길이를 어떻게 변화시키는지에 대한 유용한 참고 자료입니다.
공차에 대한 참고
원형 와이어 스프링의 경우 ±0.005 mm는 CNC 가공 공차이지 스프링 공차가 아닙니다 — 스프링 공차는 와이어 직경, 인덱스, 코일링 반복성에 의해 결정됩니다. 잘 제어된 공정에서 자유 길이의 현실적인 시제품 공차는 일반적으로 ±1–2%이며, 하중은 종종 기준 변위에서 ±10%로 지정됩니다. 그 이상으로 조이면 가능하지만 수율 비용이 발생합니다. 조립에 하중 정확도가 중요하다면 도면의 모든 치수를 조이는 대신 명시적으로 말하세요 — 그러면 엔지니어가 중요한 곳에 제어를 집중할 수 있습니다.
시제품 vs. 소량 생산 vs. 양산: 무엇이 달라지는가
원형 와이어 스프링의 경우 10개와 10,000개 사이에서 제조 방법은 거의 변하지 않습니다. 변하는 것은 공정 제어입니다.
| 단계 | 수량 (일반적) | 방법 | 제어 초점 |
|---|---|---|---|
| 시제품 | 1–50 | CNC 코일러, 수동 셋업 | 형상 및 핏 |
| 소량 생산 | 50–5,000 | CNC 코일러, 반자동 | 레이트 일관성, 초물 검사 |
| 양산 | 5,000+ | CNC 코일러 또는 캠 포머, 자동화 | 하중에 대한 SPC, Cpk, 로트 추적성 |
이것이 스프링 시제품이 양산의 진정한 미리보기인 이유입니다: 와이어 경로가 동일하므로 시제품에서 측정한 기계적 거동이 그대로 이어집니다. 시제품이 가공되고 양산 부품이 성형되는 공정에서는 그렇지 않습니다.
볼륨이 결국 속도를 위해 캠 구동 포머를 정당화한다면, 스프링 형상은 일반적으로 동일하게 유지됩니다 — 다른 부품이 아니라 사이클 시간을 구매하는 것입니다.
시제품 테스트: 무엇을 측정하고 왜
맞는 시제품이 반드시 작동하는 시제품은 아닙니다. 두 가지 측정이 대부분의 문제를 잡습니다:
- 설치 높이에서의 하중. 이것은 조립이 실제로 느끼는 숫자입니다. 임의의 지점이 아니라 서비스에서 스프링이 보는 변위에서 하중 테스터로 측정하세요.
- 레이트 (N/mm). 레이트는 전체 스트로크에서 스프링이 어떻게 작동하는지 알려주며, 와이어 직경과 활성 코일이 올바른지 드러내는 숫자입니다. 빠른 방법은 스프링 레이트 vs 하중에 설명되어 있습니다 — 메커니즘의 이동 거리가 길 때 둘의 차이가 중요합니다.
중요한 애플리케이션의 경우 피로 검사와 세트/이완 검사를 추가하세요. 뜨겁게 작동하거나 빠르게 사이클링하는 스프링은 쇼트 피닝 또는 응력 완화 세트가 필요할 수 있으며, 이는 특별한 프로젝트가 아닌 일반적인 소량 생산 작업입니다.
시제품이 전자 애플리케이션 — 접점 하중, 안테나 코일, 배터리 접점 — 용이라면 하중 창이 일반적으로 좁고 측정 방법이 스프링만큼 중요합니다. 스프링 하중 테스트는 픽스처링과 변위 제어를 다루므로 시제품과 양산 로트 간에 숫자를 비교할 수 있습니다.
스프링 시제품 비용을 증가시키는 일반적인 실수
공차 과다 지정. ±1 mm로 충분할 때 자유 길이에 ±0.1 mm를 지정하면 기능적 이득 없이 셋업 노력이 두 배가 됩니다.
프로그램 중간에 재료 변경. 첫 시제품 후 뮤직 와이어에서 스테인리스로 전환하면 레이트, 부식 거동, 때로는 코일링 셋업이 변경됩니다. 일찍 결정하세요.
환경을 잊는 것. 스프링이 습기, 염수 분무 또는 세척 사이클을 겪는다면 설계 동결 후가 아니라 시제품에 스테인리스 또는 코팅을 지정하세요. 내식성은 마감 후 고려 사항이 아닌 재료 결정입니다.
성급한 다이 요청. 설계가 원형 와이어라면 시제품이나 소량 생산에 다이가 필요하지 않습니다. 예산을 책정하기 전에 문의하세요.
공차 없는 STEP 파일 보내기. CAD 형상은 공칭을 정의하지, 허용 가능한 것을 정의하지 않습니다. 항상 모델과 공차 표를 함께 보내세요.
유통업체보다 공장에서 시제품을 소싱하는 이유
유통업체는 카탈로그에서 견적을 내고 공장에서 주문합니다. 시제품의 경우 이는 지연 계층을 추가하고 실제로 기계를 운영할 사람에게 물어볼 능력을 제거합니다. 제조업체에서 직접 소싱하면:
- 셋업 질문은 셋업을 하는 사람들이 답변합니다
- 설계 변경은 실제 기계 능력에 대해 논의할 수 있습니다
- 시제품과 양산이 동일한 공정에서 나오므로 확장이 예측 가능합니다
- 유연한 MOQ — 20개 시제품 주문은 정상 주문입니다
BQUQ는 하나의 Dongguan 공장에서 CNC 가공, 금속 스탬핑, 맞춤 스프링, 방열판을 아우르는 네 개의 생산 라인을 ISO9001 하에 운영합니다. 이 조합은 시제품이 단순한 스프링이 아닐 때 중요합니다 — 예를 들어 가공된 포켓에 안착하는 스프링, 또는 스탬핑 브래킷과 짝을 이루는 스프링 클립. 두 공정을 한 지붕 아래에 두면 공급업체 간의 공차 누적 논쟁이 제거됩니다. 압축 스프링 범위는 /compression-springs/에서, 비틀림 설계는 /torsion-springs/에서 확인하세요. 맞춤 후크가 있는 인장 스프링은 /extension-custom-springs/에 있습니다.
자주 묻는 질문
Q: 스프링 시제품을 얻기 위해 툴링 비용을 지불해야 합니까?
A: 원형 와이어 압축, 인장, 비틀림 스프링의 경우 아닙니다. 이들은 형상이 기계 프로그램에 있는 CNC 코일러에서 성형되므로 시제품은 단순히 짧은 생산 실행입니다. 툴링은 플랫 스프링, 스프링 클립, 스탬핑 스트립 부품에만 적용되며, 블랭킹 또는 벤딩 다이가 실제로 필요합니다. 레이저 절단 또는 와이어 EDM은 다이 없이 이러한 시제품 수량을 커버할 수 있습니다.
Q: 맞춤 스프링 시제품의 최소 주문 수량은?
A: MOQ는 유연합니다 — 원형 와이어 스프링의 경우 단일 조각 또는 20개 검증 빌드가 정상 주문입니다. 상각할 다이가 없으므로 저볼륨에서 경제성이 작동합니다. 툴링이 아닌 와이어, 셋업 시간, 검사 비용을 지불합니다. 50–200개의 더 큰 시제품 배치는 셋업이 더 넓게 분산되므로 종종 개당 더 나은 가치를 제공합니다.
Q: 스프링 시제품은 얼마나 걸립니까?
A: 와이어가 재고에 있을 때 도면 승인 후 일반적으로 5–10 영업일이며, 견적은 12 영업시간 내에 반환됩니다. Inconel 또는 Hastelloy와 같은 특수 합금은 직경이 선반에 없으면 1~3주가 추가될 수 있습니다. 복잡한 형상 — 더블 토션 바디, 다중 레그 벤드, 또는 반복이 필요한 타이트한 하중 창 — 도 일정을 연장합니다.
Q: 시제품 스프링과 함께 하중 테스트를 받을 수 있습니까?
A: 예. 지정된 변위에서의 하중, 스프링 레이트, 자유 길이를 모두 측정하고 보고할 수 있습니다. 설계 검증의 경우 작업 스트로크 전체에 걸친 레이트 곡선이 단일 지점보다 더 유용합니다. 전체 이동을 통해 거동을 보여주기 때문입니다. RFQ에 관심 있는 변위 지점을 지정하면 테스트 픽스처가 처음부터 올바르게 설정됩니다.
Q: 내 시제품 스프링이 양산에서 동일하게 작동합니까?
A: 원형 와이어 스프링의 경우 예 — 성형 방법이 10개와 10,000개에서 동일하므로 레이트와 형상이 이어집니다. 볼륨에서 변하는 것은 공정 제어입니다: 초물 검사, 하중의 통계적 모니터링, 로트 추적성. 나중에 양산이 속도를 위해 캠 구동 포머로 이동하더라도 스프링 형상은 동일하게 유지됩니다.
