스프링 서지와 공진: 동적 파손 방지

간단한 답변: 스프링 서지는 가진 주파수가 스프링 자체의 고유 진동수에 접근할 때 나선형 스프링을 따라 위아래로 이동하는 정상 압축파입니다. 이때 코일은 더 이상 균일하게 변형되지 않습니다. 일부 코일 그룹은 조기에 닫히고, 국부 응력은 정적 설계 값을 2배 이상 초과할 수 있으며, 예상 수명의 일부 후에 피로 파손이 나타납니다. 해결책은 스프링의 1차 고유 진동수가 구동 주파수보다 최소 15-20배 이상 높도록 디튜닝하거나 감쇠와 예압을 추가하는 것입니다. 실제로 이는 코일 수, 와이어 직경, 끝단 조건을 변경하거나 마찰 댐퍼를 추가하는 것을 의미하며, 이러한 결정은 현장 파손 후가 아니라 설계 검토 단계에서 내리는 것이 가장 좋습니다.

스프링 서지란 무엇이며, 왜 스프링을 파손시키는가?

압축 스프링은 강성 힘 발생기가 아닙니다. 길이를 따라 질량이 분포된 탄성 와이어 기둥입니다. 한쪽 끝을 밀면 교란이 반대쪽 끝에 즉시 도달하지 않고 강철의 음속(스프링 강선의 경우 대략 5,100 m/s)으로 파동으로 전파됩니다. 한쪽 끝의 가진이 그 파동의 왕복 시간과 일치하는 속도로 반복되면 반사된 파동이 서로 보강됩니다. 스프링은 마치 현을 튕긴 것처럼 '울리기' 시작합니다.

이것이 서지입니다. 눈에 보이는 증상은 개별 코일이 인가 하중과 위상이 어긋나게 닫히고 다시 열리는 것입니다. 보이지 않는 증상은 더 심각합니다. 먼저 닫히는 코일은 정적 계산이 예측하는 것보다 훨씬 더 많은 응력을 받으며, 이를 수백만 번 주기적으로 받습니다.

서지가 중요한 이유는 무해한 정적 설계를 피로 문제로 바꾸기 때문입니다. 허용 정적 응력의 60%로 설계된 스프링은 서지 조건에서 파손될 수 있는데, 서지 코일의 동적 응력 진폭이 증폭되기 때문입니다. 일반적인 결과는 다음과 같습니다:

조기 피로 파단, 보통 움직이는 끝에서 2-6 코일 지점
주변 어셈블리로 전달되는 소음과 진동
밸브, 클러치, 액추에이터의 하중 정확도 손실
인접 코일 간의 프레팅 마모 및 접촉 자국

서지는 제조 결함이 아닙니다. 완벽하게 제작된 스프링도 애플리케이션이 가진하면 서지가 발생합니다. 그래서 디튜닝은 설계 단계에 속합니다.

스프링의 고유 진동수를 어떻게 계산합니까?

표준 엔지니어링 접근 방식은 스프링을 한쪽 끝이 고정되고 한쪽 끝이 자유로운 균일한 탄성 막대로 취급하여 기본 고유 진동수를 다음과 같이 구합니다:

f_n = (1/4L) × √(k / m)

여기서 L은 활성 길이, k는 스프링 상수, m은 코일의 활성 질량입니다. 계수 1/4은 고정-자유 케이스에 적용됩니다. 고정-고정(양쪽 끝이 회전과 이동에 대해 구속됨)의 경우 1/2을 사용합니다.

현장에서 빠르게 추정하기 위해 널리 사용되는 실용적인 형태는 다음과 같습니다:

f_n ≈ 1.55 × 10⁷ × d / (N_a × D²) (Hz, d와 D는 mm)

여기서 d는 와이어 직경, D는 평균 코일 직경, N_a는 활성 코일 수입니다. 이 형태는 설계 레버를 명확하게 보여줍니다: 활성 코일이 적고, 와이어가 크고, 평균 직경이 작을수록 고유 진동수가 높아집니다.

매개변수	고유 진동수에 미치는 영향	실용적 조정
활성 코일 (N_a)	강한 반비례	코일 수 감소; 더 강성인 와이어 사용
와이어 직경 (d)	정비례	d 증가, D 감소로 스프링 상수 유지
평균 직경 (D)	제곱 반비례	D가 작을수록 f_n이 급격히 상승
끝단 조건	2배 계수	가능하면 양쪽 끝 구속
재료 탄성계수	약함 (√G)	강철 vs 스테인리스 변화 적음
예압 / 설치 길이	중간	설치 길이가 짧을수록 f_n 상승

대부분의 밸브 트레인 및 왕복 기계 작업에서 사용되는 실용적인 규칙: 스프링의 1차 고유 진동수를 가장 높은 유의미한 가진 주파수의 최소 15-20배로 유지하십시오. 13배 미만이면 서지가 발생할 가능성이 높고, 10배 미만이면 거의 확실합니다.

실제 기계에서 스프링을 가진하는 것은 무엇입니까?

서지는 주기적인 입력이 필요합니다. 생산 장비의 일반적인 원인:

왕복 및 회전 기계

엔진 밸브 스프링, 압축기 밸브, 펌프 플런저, 캠 구동 메커니즘은 모두 회전당 또는 행정당 하나의 임펄스를 전달합니다. 3,000 rpm에서 이는 50 Hz입니다. 고유 진동수가 400 Hz인 스프링은 비율이 8로 서지 영역 내에 있습니다.

솔레노이드 및 액추에이터 사이클링

솔레노이드 밸브, 접촉기, 전자기 액추에이터는 몇 Hz에서 수백 Hz의 속도로 스위칭합니다. 전기자 충격은 매 사이클마다 리턴 스프링을 가진합니다. 이는 산업 제어 하드웨어에서 서지 파손의 가장 흔한 원인 중 하나입니다.

어셈블리 및 운송 진동

진동하는 어셈블리에 포장된 스프링은 공칭 구동 주파수가 아닌 하우징의 구조적 공진에 의해 가진될 수 있습니다. 프레임이 180 Hz에서 공진하고 스프링의 고유 진동수가 200 Hz이면 '공식' 구동 주파수가 25 Hz임에도 불구하고 스프링이 서지합니다.

충격 및 계단 하중

낙하 하중이나 단단한 기계적 스톱은 스프링의 고유 진동수를 포함한 모든 주파수에 에너지를 포함하는 광대역 임펄스를 생성합니다. 스프링은 자체 주파수로 울립니다. 반복 충격은 피로 손상을 빠르게 축적합니다.

공진을 피하기 위해 스프링을 어떻게 디튜닝합니까?

디튜닝은 스프링의 고유 진동수를 가진 주파수에서 멀어지게 하는 것입니다. 비용 효율성 순으로 대략 나열된 다섯 가지 레버가 있습니다.

1. 활성 코일 감소. 고유 진동수는 N_a에 반비례합니다. 활성 코일을 8개에서 5개로 줄이면 f_n이 60% 증가합니다. 동일한 스프링 상수를 유지하려면 와이어 직경을 늘리십시오. 이것은 가장 일반적인 단일 디튜닝 방법입니다.

2. 와이어 직경 증가 및 평균 직경 감소. f_n은 d/D²에 비례하므로 형상의 약간의 변화가 큰 주파수 이동을 만듭니다. 평균 직경 12 mm, 와이어 1.6 mm인 스프링은 동일한 코일 수에서 평균 직경 20 mm, 와이어 1.6 mm인 스프링보다 약 2.3배의 고유 진동수를 가집니다.

3. 끝단 구속. 양쪽 끝이 닫히고 연마되어 끝단 회전을 방지하는 포켓에 장착된 스프링은 고정-고정에 더 가깝게 거동하여 자유 끝 가정에 비해 f_n이 대략 두 배가 됩니다. 끝단 조건은 하우징이 허용한다면 무료 디튜닝입니다.

4. 예압 추가 및 설치 길이 단축. 스프링을 더 짧은 작동 길이로 설치하면 유효 강성이 높아지고 파동에 참여하는 질량이 줄어듭니다. 둘 다 f_n을 높입니다.

5. 감쇠 추가. 마찰 댐퍼, 반대 나선의 중첩 스프링 또는 엘라스토머 인서트는 서지 에너지를 소산합니다. 감쇠는 고유 진동수를 이동시키지 않지만 공진 시 진폭을 제한합니다. 형상이 엔벨로프 제약에 의해 고정될 때의 대안입니다.

디튜닝 방법	주파수 변화	비용 영향	사용 시기
활성 코일 감소	큼 (+40-80%)	낮음	대부분의 재설계에서 첫 번째 선택
더 큰 와이어, 더 작은 D	큼 (+50-150%)	낮음-중간	스프링 상수를 일정하게 유지해야 할 때
양쪽 끝 구속	~2배	낮음	하우징을 수정할 수 있을 때
예압 증가	중간 (+10-30%)	낮음	설치 높이가 허용할 때
마찰 댐퍼 추가	진폭만	중간-높음	엔벨로프 고정, 높은 사이클 수

서지 vs. 기타 동적 파손 모드

서지는 종종 두 가지 이웃과 혼동됩니다. 이들을 구분하면 진단 시간이 절약됩니다.

파손 모드	근본 원인	특징	해결책
서지 / 공진	고유 진동수 근처의 가진	코일 폐쇄파, 중간 스팬 파단	디튜닝, 감쇠, 예압
회전 피로	굽힘 애플리케이션의 주기적 비틀림	끝에서 1-2 코일 지점 파단	응력 완화, 표면 마감
과부하 항복	항복 이상의 정적 응력	영구 변형, 자유 길이 손실	더 큰 와이어, 더 적은 코일, 더 나은 재료
부식 피로	주기적 응력 + 공격적 환경	파단 기점의 피팅	재료 업그레이드, 코팅, 배수

스프링이 중간 스팬에서 평평한 파형 파단면으로 파손되고 어셈블리가 고정 속도로 작동하면 서지가 첫 번째 가설입니다. 끝에서 45° 전단 립으로 파손되면 회전 피로 또는 끝단 조건 응력 집중을 살펴보십시오.

서지 민감 스프링을 위한 설계 검토 체크리스트

생산을 위해 스프링 도면을 릴리스하기 전에 확인하십시오:

가진 주파수가 알려져 있음, 3차 고조파까지 포함
스프링 고유 진동수가 가장 높은 유의미한 가진의 최소 15배
끝단 조건이 지정됨 (닫힘, 닫힘 및 연마, 열림, 구속)
설치 길이와 예압이 정의됨, 조립자에게 맡기지 않음
최대 동적 응력 진폭이 확인됨, 정적 응력만이 아님
표면 조건이 지정됨 — 서지를 제거할 수 없는 경우 쇼트 피닝이 피로 한도를 높임
샘플 스프링이 스프링 상수 및 설치 높이에서 하중 테스트됨

이 문제의 피로 측면을 다루는 팀을 위해 스프링 회전 피로는 굽힘-비틀림 상호작용을 다루고, 스프링 과부하 항복은 서지 손상이 그 위에 놓이는 정적 한계를 다룹니다. 완성품을 도면과 대조하여 검증하는 것은 스프링 하중 테스트에서 다룹니다.

제조 공차가 어디에 해당합니까?

서지 계산은 공칭 치수를 가정합니다. 실제 스프링은 와이어 직경, 코일 수, 자유 길이, 끝단 직각도에 공차가 있습니다. 이러한 공차는 고유 진동수를 이동시키므로, 정확히 15배 비율에 있는 설계도 생산 로트의 일부 유닛에서 서지가 발생할 수 있습니다.

고유 진동수에 대한 일반적인 지표 공차 영향:

변수	일반적인 공차	대략적인 f_n 이동
와이어 직경	1.5 mm에 ±0.02 mm	±2%
활성 코일	±0.25 코일	±3%
자유 길이	±1%	±1%
끝단 직각도	3°	±1-2%
재료 탄성계수	열 간 ±3%	±1.5%

최악의 경우를 누적하면 공칭 15배 마진이 분포의 꼬리에서 13배로 떨어질 수 있습니다. 18-20배 공칭으로 설계하면 실제 마진을 얻을 수 있습니다. 이것이 BQUQ가 스프링 도면에 활성 코일 수와 끝단 조건을 명시적으로 지정하고 현장 재량에 맡기지 않는 이유 중 하나입니다. 둥관 공장의 네 개 생산 라인은 코일 수를 제어하고 하중 테스트를 문서화하여 압축, 인장, 비틀림 스프링을 생산합니다.

재설계할 때 vs. 감쇠할 때

모든 서지 문제가 새 스프링을 정당화하지는 않습니다. 유용한 결정 규칙:

재설계는 주파수 비율이 13배 미만일 때, 스프링이 아직 프로토타입일 때, 또는 하우징 엔벨로프가 형상 변경을 흡수할 수 있을 때입니다. 재설계는 프로그램 수명 동안 거의 항상 더 저렴합니다.

감쇠는 비율이 13배에서 15배 사이일 때, 하우징이 고정 툴링일 때, 또는 가진이 단일 톤이 아닌 광대역일 때입니다. 이러한 경우 마찰 댐퍼 또는 중첩 반대 권선 스프링 쌍이 주파수를 변경하지 않고 진폭을 제한합니다.

수용 및 모니터링은 사이클 수가 낮고(대략 10⁴ 사이클 미만) 파손의 결과가 안전과 관련되지 않을 때만 가능합니다. 그렇더라도 설치 높이에서 하중 테스트와 짧은 내구성 실행으로 검증하십시오.

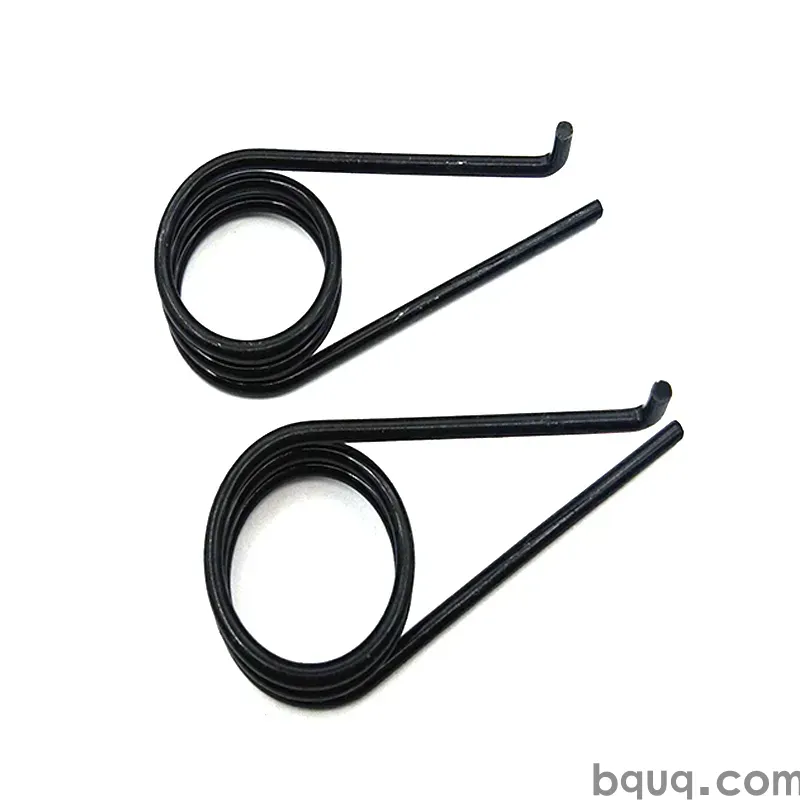

맞춤형 압축 스프링 및 인장 스프링의 경우 디튜닝 결정은 견적 단계에서 공급업체와 함께 내리는 것이 가장 좋습니다. 코일 수와 와이어 직경 선택이 스프링 상수, 응력, 고체 높이와 동시에 상호작용하기 때문입니다. 비틀림 스프링은 고유한 동적 거동을 가집니다 — 다리 형상이 놓치기 쉬운 두 번째 공진 모드를 추가합니다.

자주 묻는 질문

Q: 압축 스프링에 안전한 주파수 비율은 무엇입니까?

A: 대부분의 기계 설계 관행은 스프링의 1차 고유 진동수와 가장 높은 유의미한 가진 주파수 사이의 최소 비율을 15배로 취급하며, 고사이클 애플리케이션에는 20배가 선호됩니다. 13배 미만이면 서지가 발생할 가능성이 높고, 10배 미만이면 본질적으로 확실합니다. 제조 공차가 고유 진동수를 몇 퍼센트 이동시키므로 18-20배 공칭으로 설계하면 서류상 통과가 아닌 진정한 마진을 얻을 수 있습니다.

Q: 스프링이 고유 진동수가 아닌 다른 주파수에서 서지할 수 있습니까?

A: 예. 서지는 정확한 고유 진동수뿐만 아니라 기본의 아고조파 및 고조파에서 가진될 수 있습니다. 충격이나 단단한 스톱의 광대역 임펄스는 전체 스펙트럼에 걸쳐 에너지를 포함하므로 공칭 구동 주파수가 멀리 떨어져 있어도 스프링이 고유 진동수로 울릴 수 있습니다. 이것이 프레임과 하우징 공진이 구동 주파수 자체만큼 중요한 이유입니다.

Q: 쇼트 피닝이 스프링 서지 파손을 방지합니까?

A: 쇼트 피닝은 표면에 압축 잔류 응력을 유도하여 피로 한도를 높이므로 서지 코일에서 균열 시작을 지연시키거나 방지합니다. 서지 발생을 막지 않으며 동적 응력 진폭을 줄이지도 않습니다. 디튜닝이 완전히 달성되지 않을 때 보충제로 피닝을 사용하되, 처음부터 주파수 비율을 올바르게 설정하는 대체물로 사용하지 마십시오.

Q: 스프링이 서지하는지 어떻게 측정합니까?

A: 개별 코일에 부착된 스트레인 게이지 또는 움직이는 끝의 고속 로드 셀은 구동 주파수보다 훨씬 높은 주파수에서 하중 진동을 보여줍니다. 더 간단한 현장 점검은 코일 스택에 대한 스트로브 또는 고속 카메라입니다: 서지 코일은 균일한 변형이 아닌 이동하는 폐쇄파를 보여줍니다. 서지가 고유 진동수에서 특징적인 톤을 방출하므로 음향 측정도 작동합니다.

Q: 재료 변경이 서지 문제를 해결할 수 있습니까?

A: 단독으로는 거의 불가능합니다. 고유 진동수는 전단 탄성계수를 밀도로 나눈 값의 제곱근에 의존하며, 대부분의 스프링 강은 그 비율에서 서로 몇 퍼센트 이내에 있습니다. 뮤직 와이어에서 크롬 실리콘 또는 302 스테인리스로 전환하면 피로 강도와 내식성이 변경되어 스프링이 서지에서 얼마나 오래 살아남는지에 영향을 주지만, 설계를 디튜닝할 만큼 고유 진동수를 이동시키지는 않습니다.
