사출 및 스탬핑 금형용 다이 스프링
간단한 답변: 다이 스프링은 공구 내부에서 에너지를 저장하고 방출하는 중하중 압축 스프링으로, 제품을 이젝팅하고, 스트리퍼를 복귀시키며, 슬라이드를 예압하고, 캠을 유지합니다. 사출 금형에서는 일반적으로 자유 길이의 10–30% 범위에서 변형되며, 최대 약 200 °C의 금형 온도에서 100,000~1,000,000회 이상의 사이클을 견뎌야 합니다. 스탬핑 금형에서는 더 혹독하게 작동합니다: 자유 길이의 25–40% 변형, 분당 수백 회의 사이클 속도, 그리고 피로 수명을 좌우하는 충격 하중을 받습니다. BQUQ는 하나의 ISO9001 동관 공장에서 이 스프링을 가공하고 권선하며, CNC 형상에 ±0.005 mm를 유지하고 맞춤형 다이 스프링을 12 근무 시간 내에 견적합니다.

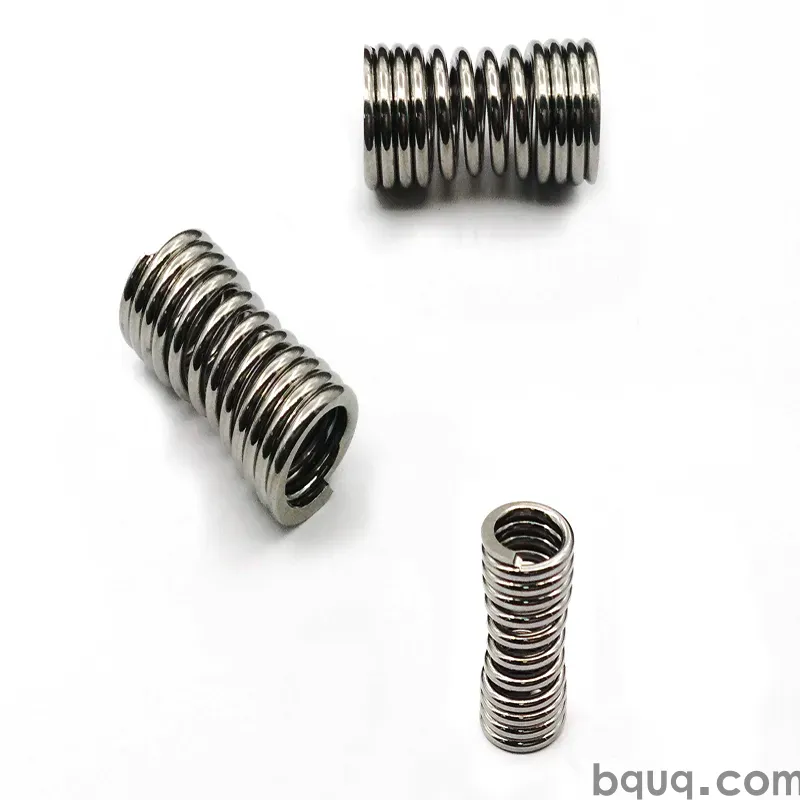

금형이나 다이에서 다이 스프링은 정확히 어떤 역할을 합니까?
다이 스프링은 범용 스프링이 아닙니다. 이는 한정된 포켓 내부에서, 정의된 설치 길이에서, 정의된 스트로크 수 동안, 공구가 오작동하거나 이젝트에 실패할 만큼 힘을 잃지 않고 작동하도록 설계된 압축 스프링입니다.
사출 금형에서 다이 스프링은 일반적으로 네 가지 역할 중 하나를 수행합니다:
- 이젝션 복귀. 제품이 배출된 후 이젝터 플레이트를 원래 위치로 밀어 넣어 금형이 안전하게 닫힐 수 있도록 합니다.
- 스트리퍼 및 플레이트 예압. 금형이 열리거나 닫혀 해제될 때까지 스트리퍼 플레이트나 슬라이드를 정의된 위치에 유지합니다.
- 슬라이드 및 리프터 작동. 유압이 너무 크거나 느릴 경우 사이드 액션 슬라이드, 리프터 또는 캠 복귀를 구동합니다.
- 밸브 및 핫러너 보조. 핀 또는 밸브 게이트에 가볍고 반복 가능한 예압을 제공합니다.
스탬핑 금형에서는 동일한 스프링 제품군이 다음과 같이 나타납니다:
- 스트리퍼 스프링 — 펀치가 재료에 들어가는 동안 스트립을 평평하게 유지한 다음 해제합니다.
- 프레셔 패드 스프링 — 드로우 및 포밍 작업에서 재료 흐름을 제어합니다.
- 이젝터 및 노크아웃 스프링 — 완성된 부품을 다이에서 밀어냅니다.
- 캠 복귀 스프링 — 매 스트로크마다 캠 슬라이드를 원래 위치로 복귀시킵니다.
공통점은 스프링이 마모 부품이라는 것입니다. 교체를 위해 설계되었으며, 공구는 교체에 몇 시간이 아닌 몇 분이 걸리도록 설계되어야 합니다.
다이 스프링은 일반 압축 스프링과 어떻게 다릅니까?
다이 스프링을 일반 압축 스프링과 구분하는 세 가지 요소는 재질, 형상 및 하중-변형 사양입니다.
| 특징 | 일반 압축 스프링 | 다이 스프링 |
|---|---|---|
| 일반적인 와이어 | 뮤직 와이어, 0.3–3 mm | 크롬-실리콘 또는 크롬-바나듐 합금, 3–20 mm |
| 코일 형태 | 개방 피치, 둥근 끝단 | 닫힌 연삭 끝단, 직사각형 또는 사다리꼴 와이어 단면이 일반적 |
| 변형 범위 | 자유 길이의 10–25% | 스탬핑의 경우 자유 길이의 25–40%, 금형의 경우 10–30% |
| 하중 공차 | 종종 ±10% | 정의된 길이에서 정격 하중에 대해 일반적으로 ±5% |
| 색상 코드 | 드묾 | 하중 등급에 대해 표준(ISO 10243 스타일) |
| 수명 목표 | 응용 분야에 따라 다름 | 정격 변형에서 스트로크 수로 지정 |
| 열처리 | 응력 제거 | 담금질 및 템퍼링, 쇼트 피닝, 프리셋(스크래깅) |
직사각형 와이어 단면이 가장 큰 차이점입니다. 직사각형 또는 사다리꼴 와이어는 동일한 포켓 직경에 더 많은 재료를 채우므로, 다이 스프링은 동일한 외경의 원형 와이어 스프링보다 포켓 밀리미터당 훨씬 더 많은 힘을 전달합니다. 이것이 금형 및 다이 설계자가 여러 개의 원형 와이어 스프링을 쌓는 대신 높은 하중 등급의 소형 스프링을 지정할 수 있는 이유입니다.
스크래깅(scragging)이라고도 하는 프리셋은 또 다른 조용한 차이점입니다. 스프링은 제조 중에 정격 변형을 초과하여 한 번 압축되므로 공구가 아닌 공장에서 영구 변형을 받습니다. 프리셋되지 않은 다이 스프링은 처음 수백 스트로크에서 자유 길이를 잃고, 공구는 그와 함께 이젝션 힘을 잃게 됩니다.
다이 스프링 색상 코드는 실제로 무엇을 의미합니까?
국제적으로 판매되는 대부분의 다이 스프링은 일반적으로 ISO 10243과 관련된 색상 코드 하중 분류를 따릅니다. 색상은 스프링이 안전한 응력 범위 내에서 자유 길이에 비해 얼마나 압축될 수 있는지를 나타내며, 절대적인 강도를 의미하지는 않습니다.
| 색상 코드 | 하중 등급 | 일반적인 최대 변형(자유 길이의 %) | 일반적인 용도 |
|---|---|---|---|
| 녹색 | 경하중 | ~40% | 경량 스트리퍼, 복귀 스프링, 저하중 이젝션 |
| 파란색 | 중하중 | ~32% | 일반 금형 이젝션, 중간 스트리퍼 하중 |
| 빨간색 | 중하중 | ~25% | 중량 스트리퍼, 프레셔 패드, 높은 이젝션 힘 |
| 노란색 | 초중하중 | ~20% | 고하중 패드, 짧은 스트로크, 고사이클 스탬핑 |
| 갈색 / 기타 | 극중하중 | ~15% | 극한 하중, 매우 짧은 스트로크, 고하중에서의 캠 복귀 |
두 가지 실용적인 경고. 첫째, 색상은 변형 한계를 알려주며 힘을 알려주지 않습니다 — 자유 길이가 다른 두 개의 빨간색 스프링은 하중 등급이 매우 다릅니다. 둘째, 색상은 관례일 뿐 법칙이 아닙니다. 항상 실제로 사용하는 설치 길이에서 공급업체의 하중-변형 테이블을 기준으로 작업하고, 포켓 깊이, 보어 직경 및 로드 직경을 확인하십시오.
실제 공구에 맞게 다이 스프링 크기를 어떻게 선정합니까?
크기 선정은 4단계 계산이며, 과소 크기의 스프링은 조기에 파손되고 과대 크기의 스프링은 공구를 손상시키므로 제대로 수행할 가치가 있습니다.
1단계: 작동 위치에서 필요한 힘 정의
스프링이 중요한 순간에 전달해야 하는 힘을 계산하십시오 — 자유 길이에서가 아닙니다. 이젝터 복귀 스프링의 경우, 이젝터 플레이트를 들어 올리는 데 필요한 힘에 마찰과 안전 마진(보통 1.3–1.5배)을 더한 값입니다.
2단계: 설치 길이 및 스트로크 선택
설치 길이 = 포켓 깊이에서 플레이트, 와셔 또는 로드 숄더가 차지하는 공간을 뺀 값. 스트로크 = 공구 사이클 동안 스프링이 이동하는 거리. 그런 다음:
변형 % = (스트로크 ÷ 자유 길이) × 100
결과가 색상 등급 한계를 초과하면 더 긴 자유 길이, 더 무거운 등급 또는 다른 포켓 설계가 필요합니다.
3단계: 보어 및 로드 확인
다이 스프링은 일반적으로 외경, 내경 및 자유 길이로 지정됩니다. 포켓 보어는 밀착 슬라이딩 피트여야 하며 — 일반적으로 스프링 외경보다 몇 십분의 1밀리미터 더 큼 — 로드 또는 가이드 핀은 스프링 내경보다 몇 십분의 1밀리미터 더 작아야 합니다. 간극이 너무 크면 스프링이 좌굴되고, 너무 작으면 바인딩되어 포켓이 마모됩니다.
4단계: 수명 및 온도 확인
변형이 증가함에 따라 수명은 급격히 떨어집니다. 25% 변형에서 백만 스트로크로 정격된 스프링은 40%에서는 그 일부만 견딜 수 있습니다. 고온 금형에서 표준 크롬-실리콘 스프링은 온도가 상승함에 따라 하중 용량을 잃습니다. 대략 200 °C 이상에서는 다른 합금이나 완전히 다른 메커니즘을 고려해야 합니다.
예시 계산(참고용):
| 매개변수 | 값 |
|---|---|
| 작동 위치에서 필요한 힘 | 900 N |
| 포켓 보어 | 25 mm |
| 사용 가능한 포켓 깊이 | 80 mm |
| 필요한 스트로크 | 16 mm |
| 선정된 스프링 | 25 mm OD × 12.5 mm ID × 76 mm 자유 길이, 빨간색 등급 |
| 작동 위치에서 변형 | 16 ÷ 76 = 21% |
| 빨간색 등급 한계 | 25% |
| 판정 | 세트 및 마모에 대한 여유를 두고 허용 가능 |
어떤 재질과 마감이 사용되며, 언제 중요합니까?
크롬-실리콘 합금강(종종 AISI 9254 또는 동등)은 다이 스프링의 기본입니다. 피로 강도, 경화능 및 비용의 균형이 좋으며, 대부분의 녹색, 파란색, 빨간색 및 노란색 카탈로그 스프링의 기반 재료입니다.
크롬-바나듐 강(AISI 6150 또는 동등)은 더 높은 내열성 또는 더 나은 피로 성능이 필요할 때 사용됩니다. 비용이 더 들고 가공 방식이 다르지만, 고온 금형에서 하중을 더 잘 유지합니다.
스테인리스 등급은 식품, 의료 및 클린룸 툴링, 또는 금형에 결로와 세척이 발생하는 곳에 나타납니다. 일반적으로 크롬-실리콘보다 피로 강도가 낮으므로 스프링을 더 보수적으로 선정해야 합니다. 스프링 부식 방지에 대한 가이드에서 재질 및 코팅의 장단점을 자세히 다룹니다.
마감은 대부분의 설계자가 예상하는 것보다 더 중요합니다:
- 쇼트 피닝은 표면에 압축 잔류 응력을 유도하며 피로 수명을 연장하는 가장 저렴한 방법 중 하나입니다.
- 프리셋은 자유 길이와 하중을 안정화합니다.
- 아연 또는 아연-니켈 도금은 내식성을 추가하지만 베이킹 단계를 건너뛰면 고강도 강을 취화시킬 수 있습니다.
- 분체 도장 또는 페인트는 색상 코드 스프링에 일반적이지만 두께를 추가하므로 보어 간극과 비교하여 확인하십시오.
열처리와 응력 제거는 선택 사항이 아닙니다. 권선, 경화 및 템퍼링되었지만 응력 제거가 되지 않은 다이 스프링은 길이가 변하고 하중을 잃습니다. 스프링 응력 제거에 대한 기사에서 이 공정이 잔류 응력에 미치는 영향과 이것이 공구에서 수명으로 나타나는 이유를 설명합니다.
다이 스프링이 사용 중에 고장나는 원인은 무엇입니까?
고장은 거의 신비롭지 않습니다. 몇 가지 원인으로 집중됩니다.
| 고장 모드 | 일반적인 근본 원인 | 해결책 |
|---|---|---|
| 끝 코일 근처의 피로 균열 | 등급 한계 초과 변형 또는 쇼트 피닝 없음 | 변형 감소, 자유 길이 증가, 피닝된 스프링 지정 |
| 자유 길이 / 하중 손실 | 스프링이 프리셋되지 않았거나 항복 이상으로 작동 | 프리셋 스프링 지정, 변형 재확인 |
| 좌굴 또는 휨 | 보어가 너무 큼, 가이드 로드 없음, 스프링이 너무 가늘음 | 보어 피트 강화, 가이드 로드 또는 슬리브 추가 |
| 코일의 마모 및 프레팅 | 오염, 불량한 보어 마감, 측면 하중 | 보어 마감 개선, 윤활 추가, 측면 하중 제거 |
| 부식 피팅 | 결로, 세척, 호환되지 않는 도금 | 스테인리스로 전환 또는 코팅 업그레이드 |
| 끝 코일 압착 | 불충분한 닫힌 끝 베어링 표면 | 닫힌 연삭 끝단 사용, 포켓 평탄도 확인 |
금형과 스탬핑 다이 모두에서 조기 고장의 가장 흔한 원인은 설계자가 인식한 것보다 스프링을 고체 높이에 더 가깝게 작동시키는 것입니다. 스프링이 고체까지 압축되면 코일이 닿고 응력이 급증하며 스프링은 사실상 강체 블록이 됩니다. 항상 고체 높이와 최대 압축 높이 사이에 간극을 두십시오 — 스트로크의 10%가 합리적인 경험 법칙입니다.
사출 금형과 스탬핑 다이 응용 분야는 어떻게 다릅니까?
동일한 스프링 제품군을 사용하지만 응력은 매우 다릅니다.
| 요인 | 사출 금형 | 스탬핑 다이 |
|---|---|---|
| 사이클 속도 | 낮음, 초에서 분 | 높음, 분당 수십에서 수백 |
| 지배적인 하중 | 일정한 예압, 열 드리프트 | 충격 및 임팩트 |
| 온도 | 캐비티에서 최대 ~200 °C | 일반적으로 주변 온도에 가까움, 펀치에서 국부 가열 |
| 변형 | 자유 길이의 10–30% | 자유 길이의 25–40% |
| 수명 목표 | 종종 100,000–500,000 사이클 | 종종 1,000,000+ 사이클 |
| 주요 고장 원인 | 열 하중 손실, 부식 | 피로, 좌굴, 마모 |
| 교체 접근성 | 종종 금형 분해 필요 | 일반적으로 프레스에서 접근 가능 |
실질적인 결과는 금형 스프링은 일반적으로 온도와 시간에 따른 힘 유지를 위해 선정되는 반면, 스탬핑 다이 스프링은 충격 하에서의 피로 수명을 위해 선정된다는 것입니다. 한 응용 분야에서 잘 작동하는 스프링이 다른 분야에서는 빠르게 고장날 수 있습니다.
다이 스프링을 맞춤 제작할 수 있습니까? RFQ에 무엇을 포함해야 합니까?
예 — 그리고 많은 공구에서 카탈로그 스프링은 타협안입니다. 맞춤형 다이 스프링을 사용하면 카탈로그 항목에 맞게 포켓을 재설계하는 대신 이미 가지고 있는 포켓에 맞출 수 있습니다. 일반적인 맞춤화에는 비표준 자유 길이, 특정 설치 길이에서의 특정 하중, 대체 와이어 단면, 스테인리스 또는 크롬-바나듐 재질, 특수 끝단 구성이 포함됩니다.
유용한 RFQ에는 다음이 포함됩니다:
- 외경, 내경 및 자유 길이(또는 포켓 치수)
- 설치 길이에서 필요한 하중, 공차 포함
- 스트로크 및 사이클 속도
- 작동 온도 및 환경
- 예상 수명(스트로크)
- 재질 또는 마감 선호도
- 연간 및 릴리스당 수량
BQUQ는 하나의 동관 공장에서 4개의 생산 라인에 걸쳐 ±0.005 mm의 CNC 가공, 금속 스탬핑, 맞춤형 스프링 권선 및 방열판 생산을 운영합니다. 이는 다이 스프링에 중요합니다. 스프링과 그것이 놓이는 포켓을 동일한 도면 세트, 동일한 공차 스택, 동일한 품질 시스템으로 만들 수 있기 때문입니다. 유연한 MOQ가 적용되며 견적은 12 근무 시간 내에 회신됩니다. 맞춤형 스프링 RFQ 가이드에서 견적을 빠르게 하는 정보를 안내합니다.
자주 묻는 질문
Q: 어떤 색상의 다이 스프링을 사용해야 하는지 어떻게 알 수 있습니까?
A: 색상이 아니라 필요한 변형에서 시작하십시오. 스트로크를 자유 길이로 나눈 값을 백분율로 계산한 다음, 그 수치보다 여유를 두고 한계가 위에 있는 가장 가벼운 등급을 선택하십시오. 녹색은 약 40%, 파란색은 약 32%, 빨간색은 약 25%, 노란색은 약 20%를 허용합니다. 색상만으로는 힘을 정의하지 않으므로 항상 공급업체의 하중-변형 테이블에서 설치 길이에서의 실제 하중을 확인하십시오.
Q: 다이 스프링 대신 표준 압축 스프링을 사용할 수 있습니까?
A: 하중이 가볍고 변형이 작으며 사이클 수가 낮으면 때때로 가능합니다. 높은 힘, 높은 사이클 수 또는 한정된 포켓이 있는 경우에는 다이 스프링이 더 나은 선택입니다. 직사각형 단면 와이어는 동일한 보어에 더 많은 재료를 채우고, 프리셋 스프링은 자유 길이를 유지하며, 쇼트 피닝은 피로 수명을 연장합니다. 비용 차이는 일반적으로 공구 중단 비용에 비해 작습니다.
Q: 다이 스프링은 어떤 온도를 견딜 수 있습니까?
A: 표준 크롬-실리콘 다이 스프링은 일반적으로 약 200 °C까지 사용되며, 온도가 상승함에 따라 하중 용량이 떨어집니다. 크롬-바나듐 등급은 고온 금형에서 더 잘 견딥니다. 그 이상의 범위에서는 다른 메커니즘 또는 고온 합금을 고려해야 합니다. 카탈로그 등급이 금형 온도에 적용된다고 가정하지 말고 항상 하중 감소 곡선을 요청하십시오.
Q: 다이 스프링은 얼마나 자주 교체해야 합니까?
A: 고정된 달력이 아니라 상태에 따라 교체하십시오. 원래 사양과 비교하여 자유 길이를 검사하고, 끝 코일 근처의 균열을 찾고, 부식 또는 마모 흔적을 확인하십시오. 자유 길이의 몇 퍼센트 이상을 잃은 스프링은 이미 더 적은 힘을 전달하고 있습니다. 교체를 예방 정비에 포함시키는 것이 생산 중 공구 고장보다 훨씬 저렴합니다.
Q: 소량으로 다이 스프링을 공급합니까?
A: 예. BQUQ는 유연한 MOQ로 작업하므로 프로토타입 공구 및 소량 생산 실행을 대량 프로그램과 함께 지원할 수 있습니다. 포켓 치수, 설치 길이에서 필요한 하중, 스트로크 및 예상 수명을 보내주시면 12 근무 시간 내에 견적을 드립니다. 맞춤형 자유 길이와 비표준 와이어 단면은 예외가 아니라 일상적입니다.
