스프링 표준: ISO 10243, DIN 2095 및 적용 기준

간단한 답변: ISO 10243은 프레스 금형용 색상 코드가 있는 사각 와이어 다이 스프링을 다루고, DIN 2095는 정의된 품질 등급과 공차 표가 있는 냉간 코일링 원형 와이어 헬리컬 압축 스프링을 다룹니다. 어느 표준도 보편적인 요구 사항이 아니며, 도면, 금형 카탈로그 또는 고객 사양에서 명시할 때 적용됩니다. 스프링이 카탈로그 다이 스프링이 아니고 DIN 2095 재고 품목도 아니라면, 적용 문서는 귀하의 도면입니다: 와이어 직경, 자유 길이, 밀착 높이, 스프링 상수, 끝단 형상. BQUQ는 CNC 가공 형상에 대해 ±0.005 mm의 도면 공차로 제조하며 12 근무 시간 내에 맞춤 스프링 견적을 제공합니다.

ISO 10243이란?

ISO 10243은 프레스 금형 및 다이 세트에 사용되는 사각 단면 압축 스프링에 대한 국제 표준입니다. 이는 이전 독일 DIN 9834 / ISO 10243 계보의 직계 후속이며, 다이 스프링이 색상으로 구분되는 이유입니다.

이 표준은 다음을 정의합니다:

와이어 단면 — 사각형(현장 용어로 종종 "플랫 와이어" 또는 "오벌 와이어"라고 함)으로, 원형 와이어보다 주어진 보어에 더 많은 재료를 채워 단위 변형당 더 높은 힘을 제공합니다.
홀 및 로드 직경 — 고정된 보어 크기와 일치하는 맨드릴 직경 매트릭스로, 스프링이 맞춤 가공 없이 표준 보어 포켓에 들어갑니다.
자유 길이 및 홀 깊이 — 표준 포켓 깊이에 대응하는 표준 길이.
하중 등급 — 경하중, 중하중, 중량하중, 초중량하중으로, 각각 자유 길이의 백분율로 최대 허용 변형이 정해집니다.
색상 코드 — 끝 코일의 페인트 색상이 하중 등급을 식별합니다. 이는 편의상의 관례일 뿐 그 자체로 성능 보증은 아닙니다.

색상 코드와 현장에서 중요한 이유

색상 시스템은 금형 제작자가 프레스에서 스프링을 측정하지 않고 눈으로 식별할 수 있도록 존재합니다. 일반적인 업계 색상 지정은 경하중에 녹색, 중하중에 파란색, 중량하중에 빨간색, 초중량하중에 노란색 또는 갈색이지만, 정확한 색상-등급 매핑은 제조업체마다 다릅니다. 구매 주문서에 색상만으로 다이 스프링을 지정하지 마십시오 — 항상 ISO 10243 크기 코드, 자유 길이, 하중 등급을 서면으로 명시하십시오.

ISO 10243이 다루지 않는 것

ISO 10243은 원형 와이어 스프링, 인장 스프링, 토션 스프링 또는 비금형 응용 분야의 스프링을 다루지 않습니다. 또한 재료 화학 성분을 설정하지 않습니다. 다이 스프링은 크롬-실리콘, 크롬-바나듐 또는 독점 오일 템퍼드 등급으로 만들어질 수 있으며 여전히 치수 표준을 준수할 수 있습니다. 높은 사이클 수에서 피로 수명에 민감한 응용 분야라면 재료와 열처리가 치수 표준보다 더 중요합니다 — 합금 선택이 피로 성능을 어떻게 변화시키는지는 크롬 실리콘 스프링에 대한 우리의 노트를 참조하십시오.

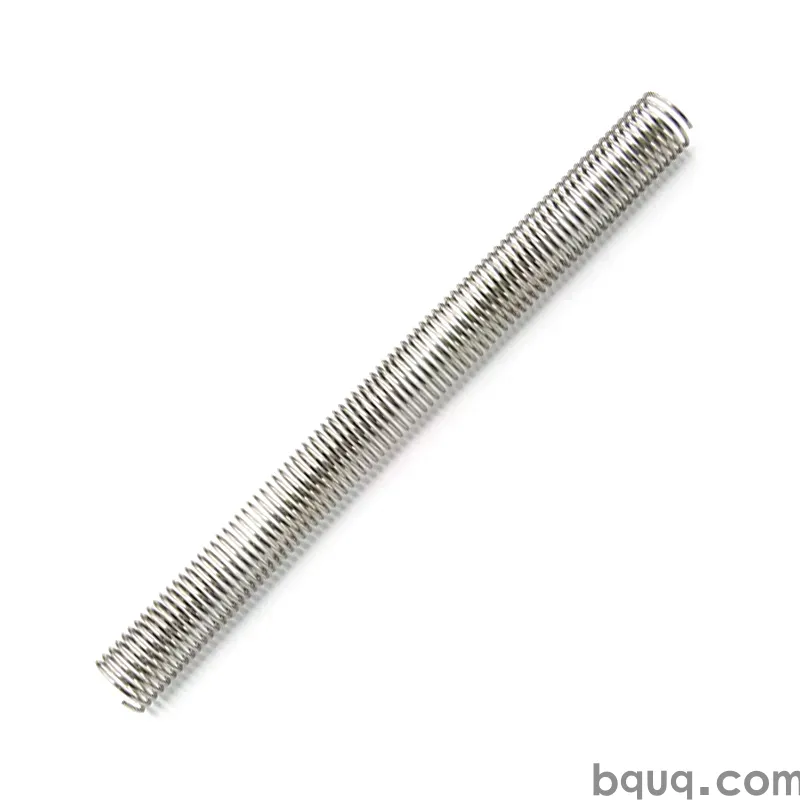

DIN 2095란?

DIN 2095는 원형 와이어로 만든 냉간 코일링 원통형 헬리컬 압축 스프링에 대한 독일 표준입니다. ISO 10243이 금형 하드웨어에 관한 것이라면, DIN 2095는 범용 압축 스프링에 관한 것입니다.

이 표준은 다음을 지정합니다:

요소	DIN 2095가 정의하는 것
와이어 직경 범위	정의된 직경 시리즈의 냉간 코일링 원형 와이어
코일링 방향	별도 지정이 없는 한 표준으로 오른손 방향
끝단 유형	닫힘, 닫힘 및 연삭, 열림, 열림 및 연삭
품질 등급	와이어 직경, 외경, 자유 길이 및 직각도에 대한 공차 엄격성에 기반한 등급
공차 표	스프링 지수와 품질 등급의 함수로서 허용 편차
재료 가정	계산 공식에 사용되는 정의된 탄성 계수 값을 가진 표준 스프링 강

품질 등급 설명

DIN 2095가 구매자의 도면에 가장 유용하게 기여하는 것은 품질 등급 개념입니다. 더 엄격한 등급은 더 엄격한 코일링 제어, 더 일관된 와이어, 종종 끝단 연삭 작업을 요구하므로 비용이 더 높습니다. 거래는 간단합니다: 스프링이 넉넉한 간극의 보어에 있고 하중이 중요하지 않다면 느슨한 등급으로 충분합니다. 스프링이 정밀 메커니즘을 위치시키거나 누적 길이가 중요한 스택에서 작동한다면 더 엄격한 등급을 지정하십시오.

이 지점에서 스프링 길이 공차는 제조 세부 사항이 아니라 구매 결정이 됩니다 — 도면에 기재하는 공차가 공정 경로와 가격을 직접 결정합니다.

DIN 2095의 한계

DIN 2095는 합리적으로 관습적인 지수를 가진 냉간 코일링 원형 와이어를 가정합니다. 열간 코일링 대형 스프링, 사각 와이어 또는 특이한 끝단 형상의 스프링은 다루지 않습니다. 또한 주어진 높이에서의 하중을 보증하지 않습니다 — 치수와, 확장하여 하중 계산에 대한 치수 입력을 보증합니다. 하중 검증은 별도의 시험이므로, 어떤 표준을 인용하든 스프링 하중 시험이 수입 검사 계획에 포함되어야 합니다.

ISO 10243 vs DIN 2095: 나란히 비교

속성	ISO 10243	DIN 2095
제품 유형	사각 와이어 다이 스프링	원형 와이어 헬리컬 압축 스프링
주요 용도	프레스 금형, 다이 세트, 사출 금형	일반 기계, 메커니즘, 어셈블리
와이어 단면	사각형 / 플랫	원형
식별	크기 코드 및 색상 코드 하중 등급	도면 치수 및 품질 등급
변형 지침	하중 등급별 자유 길이의 %로 최대 변형	응력과 지수로 계산
재료 지정?	아니오	표준 스프링 강 등급 가정
일반 구매자	공구실, 스탬핑 다이 설계자	기계 설계자, OEM 부품 엔지니어
카탈로그 가용성	표준 크기로 널리 재고	일반 크기로 재고, 보편성 낮음

실용적인 요점: 이 두 표준은 경쟁하지 않습니다. 스탬핑 다이는 스트리퍼 플레이트용 ISO 10243 다이 스프링과 작은 리턴 메커니즘용 DIN 2095 압축 스프링을 포함할 수 있으며, 둘 다 제 위치에서 올바릅니다.

내 스프링에 어떤 표준이 적용되나?

세 가지 질문을 순서대로 하십시오.

1. 다이 스프링인가 일반 압축 스프링인가?

스프링이 프레스 금형의 보어 포켓에 있고 스트리퍼 플레이트를 밀면 다이 스프링입니다. ISO 10243이 관련 프레임워크이며, 처음부터 설계하기보다 카탈로그 크기에서 구매해야 합니다 — 표준의 요점은 호환성입니다.

스프링이 메커니즘의 범용 압축 스프링이라면, DIN 2095의 공차 프레임워크가 자연스러운 참조입니다. 법적으로 인용할 의무가 없더라도 마찬가지입니다.

2. 고객 도면에 표준이 명시되어 있나?

도면에 "DIN 2095, 등급 2"라고 되어 있다면 그것이 계약입니다. 그에 따라 제조하고 검사하십시오. 도면이 침묵한다면 표준이 적용된다고 가정하지 마십시오 — 침묵하는 도면은 도면 치수가 지배한다는 의미이며, 명시되지 않은 공차는 협상 대상입니다.

3. 스프링이 실제로 두 표준 밖에 있나?

많은 스프링이 그렇습니다. 인장 스프링, 토션 스프링, 원추 스프링, 가변 피치 스프링 및 맞춤 끝단 형상이 있는 모든 것은 두 문서 밖에 있습니다. 이러한 경우 도면과 정의된 검사 방법이 유일한 실제 사양입니다. 우리의 토션 스프링과 인장 맞춤 스프링은 일반적으로 이렇게 제작됩니다: 완전히 도면에 따라, 하중 및 치수 검증을 사전에 합의합니다.

표준이 알려주지 않는 것

표준은 형상과 공차를 정의합니다. 현장 고장을 가장 자주 일으키는 것들은 정의하지 않습니다.

재료 및 열처리

두 스프링이 동일한 치수 표준을 충족하더라도 합금, 와이어 품질, 잔류 응력 및 응력 제거 처리에 따라 피로 수명이 크게 다를 수 있습니다. 표준은 치수 문서이기 때문에 이에 대해 침묵합니다.

표면 상태 및 부식 방지

숏 피닝, 도금 및 코팅은 모두 피로 거동과 내식성을 변화시킵니다. 어느 것도 치수 표준에 없습니다. 스프링이 야외 또는 세척 환경에서 작동한다면 마감을 명시적으로 지정하십시오 — 스프링 도금 및 파우더 코트 개요에서 장단점을 다룹니다.

동적 거동

서지, 공진 및 고유 진동수는 설계 문제이지 표준 문제가 아닙니다. 모든 치수 검사를 통과한 스프링도 스프링 공진 및 서지에 대해 검사되지 않았다면 고속 응용 분야에서 여전히 고장날 수 있습니다.

수명 종료 거동

표준은 스프링이 언제 세트, 처짐 또는 항복할지 알려주지 않습니다. 이는 설치 높이에서의 응력과 재료의 허용 응력의 관계에 달려 있습니다. 스프링을 한계에 가깝게 운전한다면 설계를 확정하기 전에 스프링 과부하 및 항복을 검토하십시오.

BQUQ가 스프링 사양을 처리하는 방법

BQUQ(둥관)는 하나의 ISO9001 공장에서 CNC 가공, 금속 스탬핑 및 방열판 제조와 함께 맞춤 스프링 생산을 4개의 생산 라인에서 운영합니다. 이러한 동일 위치는 스프링 구매자에게 중요합니다. 금형, 지그 및 끝단 형상 피처를 외주 없이 사내에서 가공할 수 있기 때문입니다.

스프링 RFQ에서 우리가 요청하는 사항:

정보	필요한 이유
와이어 직경 및 재료	코일링 공정과 허용 응력을 설정
자유 길이 및 밀착 높이	코일링 윈도우와 스프링 지수를 정의
외경 또는 내경	맨드릴 및 보어 맞춤을 결정
하나 또는 두 높이에서의 하중	스프링 상수를 검증하고 검사 지점을 설정
끝단 형상	닫힘, 연삭, 열림 또는 맞춤
작동 환경	마감 및 재료 선택을 유도
연간 물량 및 MOQ 기대치	금형 및 공정 경제성을 설정

치수와 하중 지점을 제공할 수 있다면 12 근무 시간 내에 견적을 드립니다. 외형과 힘 요구 사항만 있다면 설계를 제안할 수 있습니다 — 유연한 MOQ가 적용되므로 시제품 실행과 양산 실행 모두 실행 가능한 시작점입니다.

표준 원형 와이어 압축 스프링은 압축 스프링 역량 페이지를 참조하십시오. 맞춤 끝단 형상이나 비표준 형상이 있는 것은 도면을 직접 보내주십시오.

자주 묻는 질문

Q: ISO 10243이 다이 스프링에 의무인가요?

A: 아닙니다. ISO 10243은 치수 및 하중 등급 표준이지 법적 요구 사항이 아닙니다. 도면, 고객 사양 또는 금형 카탈로그에서 인용할 때만 의무가 됩니다. 실제로 대부분의 프레스 금형 설계자는 호환성을 보장하기 때문에 자발적으로 사용합니다 — 적합한 공급업체의 교체 스프링이 동일한 포켓에 맞고 동일한 하중 등급을 제공합니다.

Q: 스프링이 ISO 10243과 DIN 2095를 모두 준수할 수 있나요?

A: 의미 있게는 아닙니다. ISO 10243은 사각 와이어를 중심으로, DIN 2095는 원형 와이어를 중심으로 작성되었습니다. 단일 스프링이 두 단면을 모두 가질 수 없으므로 두 표준은 서로 다른 제품군을 설명합니다. 다이 어셈블리는 다른 위치에 각 표준을 준수하는 스프링을 포함할 수 있지만, 개별 스프링이 동시에 둘 다 준수하지는 않습니다.

Q: DIN 2095 품질 등급이 실제로 무엇을 바꾸나요?

A: 와이어 직경, 외경, 자유 길이 및 직각도에 대한 허용 편차를 바꿉니다. 더 엄격한 등급은 더 엄격한 코일링 제어, 더 일관된 입고 와이어, 종종 연삭된 끝단을 의미합니다. 기능적 결과는 스택 또는 보어에서 더 나은 치수 반복성입니다. 어셈블리가 흡수할 수 있는 누적 변동량에 따라 등급을 선택하십시오.

Q: 스프링이 완전히 맞춤이라면 표준이 필요한가요?

A: 아니요, 인용하면 혼란을 초래할 수 있습니다. 맞춤 스프링의 경우 도면이 사양입니다. 모든 치수, 관심 있는 높이에서의 하중, 끝단 형상, 재료, 마감 및 검사 방법을 명시하십시오. 명시되지 않은 공차는 명명된 기본값을 따른다는 노트를 추가하십시오 — 그 한 줄이 대부분의 분쟁을 방지합니다.

Q: 지정한 표준을 스프링이 충족하는지 어떻게 검증하나요?

A: 표준이 제어하는 치수를 측정하고 지정된 높이에서 하중을 시험하십시오. 다이 스프링의 경우 페인트 색상을 신뢰하지 말고 크기 코드, 자유 길이 및 하중 등급을 확인하십시오. DIN 2095 스프링의 경우 품질 등급 치수를 확인하십시오. 하나 또는 두 높이에서의 하중 시험은 치수 검사만으로 놓칠 수 있는 대부분의 부적합을 잡아냅니다.
