커넥터 및 스위치용 스프링의 접촉 하중
간단한 답변: 접촉 하중은 스프링이 전기적 인터페이스에 가하는 수직 항력으로, 일반적으로 보드 레벨 커넥터의 경우 접점당 0.2–1.5 N, 전원 단자의 경우 1–5 N, 택타일 스위치의 경우 0.5–3 N입니다. 이는 산화막을 뚫고 안정적인 밀리옴 수준의 접촉 저항을 유지할 만큼 충분히 높아야 하지만, 마모, 도금 손상, 과도한 삽입력을 피할 만큼 충분히 낮아야 합니다. 실제로는 단일 값이 아닌 윈도우를 지정합니다. 예를 들어 정격 변위에서 1.2 N ±20%와 같이 지정한 다음, 공차 스택의 양쪽 끝에서 하중 테스트로 검증합니다. BQUQ는 둥관에서 이러한 스프링을 CNC 피처에 대해 ±0.005 mm로 가공 및 성형하며 12 근무 시간 내에 견적을 제공합니다.
전자 제품에서 스프링 상수보다 접촉 하중이 더 중요한 이유
대부분의 스프링 응용 분야에서 엔지니어는 스프링 상수부터 시작합니다. 커넥터와 스위치에서는 하중부터 시작해야 합니다.
커넥터 접점은 첫째로 전기적 장치이고 둘째로 기계적 장치입니다. 스프링의 역할은 결합 인터페이스에서 예측 가능한 수직 항력을 생성하는 것입니다. 그 힘이 바로 다음과 같은 역할을 하기 때문입니다:
- 표면 피막을 파괴합니다. 구리 합금은 노출 후 몇 시간 내에 산화물 및 황화물 층을 형성합니다. 대략 0.5 N 이상의 접촉력이 일반적으로 이러한 피막을 파괴하고 진정한 금속 대 금속 접촉을 형성하는 데 필요합니다. 그 이하에서는 얇은 피막을 통한 터널링 전도에 의존하게 되며 저항이 불안정해집니다.
- 접촉 저항을 안정화합니다. 접촉 저항은 낮은 하중에서 힘이 증가함에 따라 급격히 감소하고, 일반적인 금 도금 접점의 경우 대략 1 N 이상에서 평탄해집니다. 평탄 영역에서 작동하면 작은 제조 변동이 큰 저항 변동으로 이어지지 않습니다.
- 프레팅 및 진동에 저항합니다. 인터페이스에서 몇 마이크로미터의 미세 운동은 프레팅 부식을 일으킵니다. 더 높은 수직 항력은 상대 슬립 진폭을 감소시키므로, 자동차 및 산업용 커넥터는 공칭 값이 아닌 최소 힘을 지정합니다.
- 열 사이클링을 견딥니다. 하우징, 단자, 스프링 간의 열팽창 차이는 온도에 따라 변위를 변화시킵니다. 여유가 있는 하중 윈도우는 이러한 드리프트를 흡수합니다.
반대 압력도 마찬가지로 현실적입니다. 너무 많은 힘은 삽입력을 높이고, 금 도금을 마모시키며, 연성 주석 접점을 냉간 용접하고, 결합 핀을 변형시킬 수 있습니다. 다중 위치 커넥터의 경우 총 삽입력은 접점 수에 비례합니다. 접점당 2 N인 60 위치 커넥터는 마찰 계수를 고려하기 전에 120 N의 삽입력이 필요하며, 이는 현장 기술자에게 이미 불편합니다.
따라서 설계 목표는 특정 변위에서 정의된 공차를 가지고 실제 출하되는 도금 및 성형 작업 후에 측정되는 하중 윈도우입니다.
도면에 접촉 하중을 지정하는 방법
전자 접점에 대한 잘 작성된 스프링 사양에는 하나가 아닌 네 개의 숫자가 포함됩니다.
| 매개변수 | 정의하는 것 | 일반적인 전자 제품 값 |
|---|---|---|
| 작동 변위 | 자유 위치에서 결합 위치까지의 이동 | 0.15–0.60 mm |
| 작동 변위에서의 접촉 하중 | 전기적 인터페이스에서의 수직 항력 | 0.3–1.5 N (신호), 1–5 N (전원) |
| 하중 공차 | 공칭 값 주변의 허용 가능한 분포 | ±15% ~ ±25% |
| 수명 종료 시 최소 하중 | 이완 및 사이클링 후의 힘 | 초기 공칭 값의 ≥ 60–70% |
도면에 기재할 가치가 있는 두 가지 지원 값도 있습니다: 자유 높이(또는 비틀림 유형의 경우 자유 각도)와 작동 변위에서의 최대 응력으로, 재료의 항복 강도에 대한 백분율 또는 MPa 단위의 목표 응력으로 표현됩니다.
치수만 지정하는 대신 하중을 지정하는 이유는 하중이 기능적 출력이기 때문입니다. 두 스프링이 비교기에서 동일하게 측정되더라도 와이어 직경 드리프트, 코일 수, 열처리 변동 또는 성형으로 인한 잔류 응력 때문에 다른 힘을 전달할 수 있습니다. 하중 테스트는 이 모든 것을 한 번에 잡아냅니다.
스프링 제품군 전반에 걸쳐 스프링 상수와 하중이 어떻게 상호 작용하는지 자세히 알아보려면 스프링 상수 vs 하중을 참조하세요.
신호 vs 전원 vs 스위치 접점
세 가지 범주는 별도의 규칙이 필요할 만큼 다르게 작동합니다.
신호 접점(보드 대 보드, FFC/FPC, 미세 피치)은 0.2–1.0 N으로 작동합니다. 주요 위험은 저항이 아니라 마모입니다. 낮은 힘과 진동, 반복적인 결합 사이클이 결합되어 0.4–0.8 µm의 금을 마모시킵니다. 많은 미세 피치 설계는 접점 형상이 날카로운 크라운이나 에지를 사용하여 응력을 집중시키고 국부적으로 피막을 뚫기 때문에 0.3 N을 허용합니다.
전원 접점은 1–5 N 또는 그 이상으로 작동합니다. 여기서는 전류 밀도와 열이 주요 요인입니다. 더 높은 힘은 수축 저항을 낮추어 인터페이스에서 I²R 가열을 줄입니다. 3 N에서 20 A 블레이드 접점은 1 N에서 동일한 접점보다 측정 가능하게 더 시원하게 작동합니다.
택타일 스위치는 하이브리드입니다. 금속 돔 또는 캔틸레버는 정의된 작동력(종종 1.0–3.5 N)으로 선명한 스냅을 제공하고 회로를 안정적으로 열 수 있을 만큼 높은 복귀력을 제공해야 합니다. 스위치 수명은 작동력 대 해제력의 비율과 돔의 응력 수준에 의해 좌우됩니다.
재료 및 형상: 하중이 실제로 발생하는 곳
접촉 하중은 강성과 변위의 곱입니다. 둘 다 재료와 형상에 의해 결정되며, 둘 다 전기적 요구 사항에 의해 제약을 받습니다.
구리 합금이 주를 이룹니다
| 재료 | 일반적인 모듈러스 | 전도도 | 적합한 용도 |
|---|---|---|---|
| 인청동 (C51000, C52100) | ~110 GPa | 15–20% IACS | 일반 신호 접점, 우수한 피로 수명, 저비용 |
| 베릴륨 구리 (C17200, C17510) | ~128 GPa | 22–60% IACS (시효) | 고사이클, 고하중, 소변위 접점 |
| 황동 (C26000) | ~110 GPa | 28% IACS | 저비용, 저사이클, 중간 하중 |
| 니켈 실버 | ~125 GPa | 5–10% IACS | 스프링 클립 및 차폐, 전류 전달 아님 |
| 스테인리스 스틸 (301, 17-7PH) | ~190–200 GPa | <3% IACS | 유지 클립, EMI 핑거, 비신호 스프링 |
베릴륨 구리는 힘이 높고 패키지 크기가 작아야 하는 경우의 고전적인 선택입니다. 왜냐하면 유용한 전도도를 유지하면서 매우 높은 항복 강도로 시효 처리할 수 있기 때문입니다. 베릴륨에 관한 규제 및 소싱 문제를 포함한 트레이드오프는 베릴륨 구리 스프링에서 다룹니다.
형상 레버
재료가 고정되면 설계자는 다음을 통해 하중을 제어합니다:
- 빔 길이 및 두께. 캔틸레버 접점의 경우 하중은 두께의 세제곱에 비례하고 길이의 세제곱에 반비례합니다. 10% 두께 변화는 하중을 약 33% 이동시킵니다. 이것이 스트립 두께 공차가 대부분의 도면이 인정하는 것보다 더 중요한 이유입니다.
- 접촉 반경 또는 크라운. 더 날카로운 접점은 응력을 집중시키고 피막을 파괴하는 데 필요한 힘을 낮추지만 국부적 마모가 증가합니다.
- 나선형 접점의 활성 코일 수는 스프링 상수를 선형으로 설정합니다.
- 예압. 조립 시 초기 변위를 설정하면 유격을 제거하고 하중-변위 곡선이 선형 영역에서 시작되도록 합니다.
응력 및 이완
제한 요소는 일반적으로 조립 시 항복이 아니라 시간과 온도에 따른 응력 이완입니다. 85 °C에서 항복의 70–80%로 유지되는 접점은 지속적으로 힘을 잃습니다. 장수명 커넥터의 설계 관행은 작동 응력을 온도에서 재료의 0.2% 항복 강도의 약 40–50% 미만으로 유지하거나, 시효 처리된 베릴륨 구리 또는 고성능 인청동과 같이 이완 저항이 강한 합금을 선택하는 것입니다.
접촉 하중을 변화시키는 제조 공차
여기서 좋은 설계가 현실과 만납니다. 접촉 하중은 스택업이며 모든 요소가 기여합니다.
| 변동 원인 | 하중 분포에 대한 일반적인 기여 | 제어 방법 |
|---|---|---|
| 스트립 두께 | ±3–8% | 입고 검사, 인증 코일 |
| 성형 스프링백 | ±5–15% | 금형 보정, 인다이 조정 |
| 열처리 / 시효 | ±5–12% | 로 프로파일 제어, 경도 검사 |
| 도금 두께 | ±1–3% | 욕조 제어, XRF 검증 |
| 조립 변위 | ±5–10% | 픽스처 제어, 100% 하중 테스트 |
| 측정 반복성 | ±2–5% | 게이지 R&R, 정의된 테스트 속도 |
무작위로 쌓이면 이러한 요소들이 쉽게 ±20%의 하중 분포를 생성합니다. 이것이 바로 ±20%가 현실적인 도면 공차이고 ±5%는 그렇지 않은 이유입니다. 100% 테스트 및 분류를 할 준비가 되어 있지 않다면 말이죠.
두 가지 실질적인 결과:
1. 실제로 측정할 수 있는 변위에서 하중을 지정하십시오. 도면에 "0.4 mm에서 1.2 N"이라고 되어 있지만 테스트 픽스처가 자유 높이에서 측정한다면 그 숫자는 의미가 없습니다.
2. 100% 하중 테스트가 필요한지 초기에 결정하십시오. 안전 필수 또는 대량 자동차 인접 부품의 경우 합격/불합격 분류를 포함한 100% 자동 하중 테스트가 표준입니다. 소비자 전자 제품의 경우 성형 공정에 대한 SPC를 사용한 통계적 샘플링으로 일반적으로 충분합니다. BQUQ의 접근 방식은 스프링 하중 테스트에 설명되어 있습니다.
접촉 하중 측정 방법
세 가지 방법이 대부분의 생산 요구를 충족합니다.
힘-변위 테스트. 모터 구동 스탠드가 스프링 또는 접점을 정의된 변위로 구동하고 힘을 기록합니다. 이는 전체 곡선을 제공하며, 여기서 작동 변위에서의 하중, 스프링 상수 및 비선형성을 읽을 수 있습니다. 속도가 중요합니다: 50 mm/min과 5 mm/min에서 테스트하면 도금 또는 폴리머 코팅 부품에서 다른 결과를 얻을 수 있습니다.
높이에서의 하중 테스트. 더 간단하고 빠른 검사: 하드 스톱까지 압축하고 힘을 읽습니다. 곡선의 한 점만 중요한 대량 분류에 적합합니다.
인시투 접촉 저항 테스트. 가장 기능적으로 정직한 테스트: 커넥터를 결합하고 정의된 전류(일반적으로 가열을 피하기 위해 최대 100 mA)를 통과시키고 인터페이스 양단의 밀리볼트 강하를 측정합니다. 이는 하중 윈도우가 도금, 열 사이클링 및 결합 사이클 후에 실제로 안정적인 저항을 제공하는지 검증합니다.
생산 준비 사양은 일반적으로 기계적 하중 테스트와 주기적인 저항 검사를 결합합니다. 스프링이 하중 테스트를 통과하더라도 접점 형상이나 도금이 잘못되면 전기적으로 실패할 수 있기 때문입니다.
커넥터 및 스위치 스프링 설계 체크리스트
도면을 릴리스하기 전에 확인하십시오:
- 접촉 하중이 작동 변위에서 지정되어 있으며, 공차는 공정이 유지할 수 있는 것보다 더 좁지 않습니다.
- 최대 작동 온도에서의 이완을 고려한 수명 종료 시 최소 하중이 명시되어 있습니다.
- 작동 응력이 선택한 합금의 이완 안전 임계값 미만입니다.
- 자유 높이 또는 자유 각도가 성형 공정이 충족할 수 있는 공차로 지정되어 있습니다.
- 재료 템퍼 및 굽힘 선에 대한 결정 방향이 명시되어 있습니다.
- 도금이 두께와 유형으로 지정되어 있으며, 접촉 인터페이스에만 적용된다는 참고 사항이 있습니다.
- 테스트 방법, 픽스처 변위 및 테스트 속도가 도면 또는 참조 사양에 정의되어 있습니다.
- 결합 사이클 수명 및 열 사이클링 요구 사항이 명시되어 있습니다.

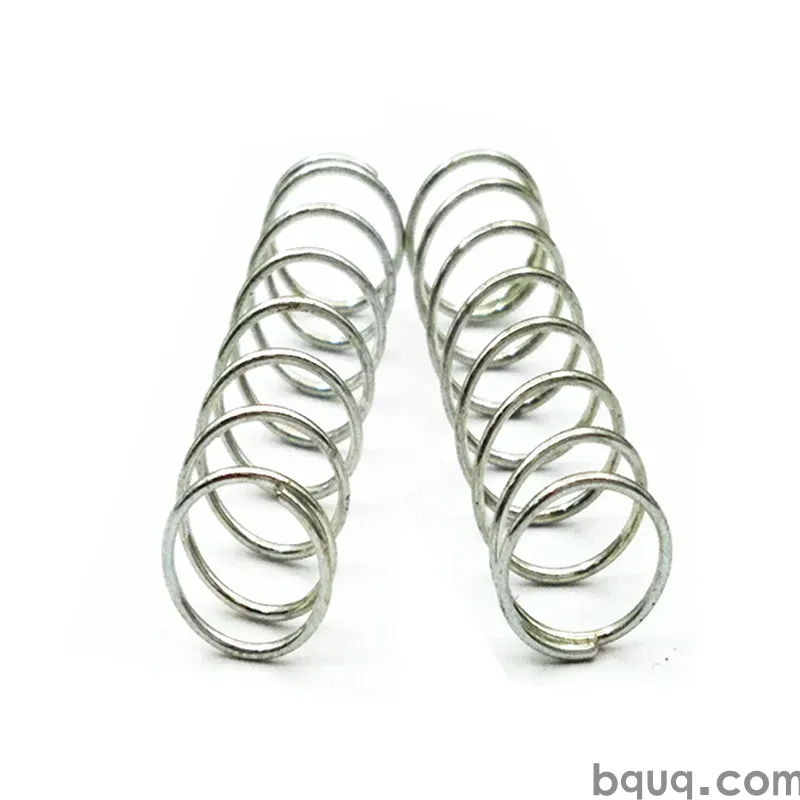

나선형 및 코일 형태 접점의 경우 빔 강성 대신 스프링 상수를 대체하여 동일한 원칙이 적용됩니다. 표준 형상 제품군은 압축 스프링을 참조하고, 접점이 밀리지 않고 당겨지는 경우 인장 커스텀 스프링을 참조하세요. 로터리 스위치 디텐트 및 다중 위치 접점은 일반적으로 토션 스프링 제품군에 속합니다.
접촉 하중에 대해 스프링 제조업체와 협력하기
전자 접촉 스프링 소싱에서 가장 흔한 실패 모드는 치수는 지정하지만 기능은 지정하지 않는 도면입니다. 그런 다음 공급업체는 측정은 정확하지만 현장에서 실패하는 부품을 만듭니다.
짧은 기능 사양 — 변위에서의 하중, 공차, 테스트 방법 및 수명 종료 최소값 — 은 대부분의 위험을 제거하고 제조업체가 공정 경로를 선택할 수 있게 합니다. 또한 목표가 달성 가능한지 솔직하게 알려줄 수 있습니다: 0.15 mm 두께의 인청동 캔틸레버에 0.3 mm 변위로 ±10% 하중 윈도우는 0.5 mm 두께 부품의 동일한 윈도우와 매우 다른 제안입니다.
BQUQ는 둥관의 한 공장에서 CNC 가공, 금속 스탬핑, 커스텀 스프링 및 방열판을 포괄하는 네 개의 생산 라인을 운영하므로 접촉 스프링을 건물을 떠나지 않고 스탬핑, 성형, 열처리 및 하중 테스트할 수 있습니다. CNC 피처는 접점 형상이 요구하는 경우 ±0.005 mm를 유지합니다. 견적은 12 근무 시간 내에 반환되며 MOQ는 프로토타입 및 파일럿 빌드에 충분히 유연합니다.
자주 묻는 질문
Q: 보드 대 보드 커넥터의 일반적인 접촉 하중은 얼마입니까?
A: 대부분의 미세 피치 보드 대 보드 및 FFC/FPC 커넥터는 접점당 0.2–1.0 N으로 작동하며, 0.4–0.6 N이 일반적인 공칭 값입니다. 동일 제품군의 전원 접점은 1–5 N으로 작동할 수 있습니다. 값은 접점 형상, 도금 및 필요한 결합 사이클 수에 따라 달라집니다. 항상 단일 숫자가 아닌 윈도우를 지정하십시오.
Q: 스프링 제조업체가 실제로 유지할 수 있는 접촉 하중 공차는 얼마나 좁습니까?
A: 성형 스트립 접점의 경우 ±20%가 일상적이며 ±15%는 좋은 툴링과 인다이 조정으로 달성 가능합니다. ±10%보다 좁은 것은 일반적으로 100% 자동 하중 테스트 및 분류가 필요하며 비용이 추가됩니다. 나선형 압축 스프링은 성형 접점이 하중에서 ±10%를 유지하는 것보다 스프링 상수에서 ±10%를 더 쉽게 유지할 수 있는 경우가 많습니다.
Q: 더 높은 접촉력이 항상 더 낮은 접촉 저항을 의미합니까?
A: 아닙니다. 저항은 금 도금 접점의 경우 대략 1 N까지 힘에 따라 급격히 감소한 다음 평탄해집니다. 그 지점을 넘으면 추가 힘은 전기적으로 거의 얻는 것이 없으면서 마모, 삽입력 및 도금 손상을 증가시킵니다. 목표는 힘을 최대화하는 것이 아니라 여유를 두고 평탄 영역에 위치하는 것입니다.
Q: 커넥터 수명 동안 접촉 하중이 감소하는 원인은 무엇입니까?
A: 스프링 재료의 응력 이완이 주요 원인이며, 온도와 항복 강도에 대한 작동 응력의 비율에 의해 좌우됩니다. 인터페이스에서의 프레팅 마모 및 도금 전이도 성능을 저하시킵니다. 온도에서 항복의 약 40–50% 미만으로 작동 응력을 유지하고 이완 저항이 좋은 합금을 선택하면 감소를 제한할 수 있습니다.
Q: BQUQ가 치수뿐만 아니라 지정된 하중으로 접촉 스프링을 생산할 수 있습니까?
A: 예. 작동 변위, 목표 하중, 공차 및 테스트 방법을 보내주시면 BQUQ가 이를 달성하기 위해 재료와 공정 경로를 선택한 다음 하중 테스트로 검증합니다. 둥관의 한 ISO9001 공장에서 네 개의 생산 라인이 스탬핑, 성형, 열처리 및 테스트를 포괄합니다. 견적은 12 근무 시간 내에 발행됩니다.
