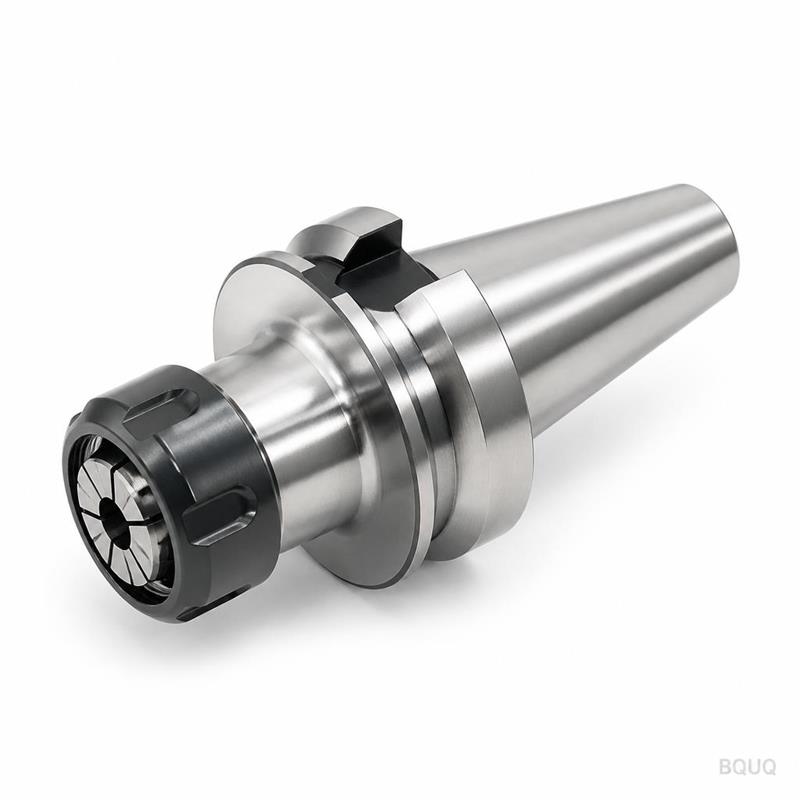

이 제품은 ER32 콜릿이 적용된 CNC 가공 BT40 콜릿 척으로, 밀링 및 드릴링 작업에서 엔드밀 및 기타 생크 공구를 고정하도록 설계되었습니다. 콜릿 노즈에서 0.005mm TIR(총 지시 런아웃), 58 HRC 본체 경도, 표준 사이즈 기준 10일 납기를 제공합니다. 중국 둥관에 위치한 20년 역사의 당사 공장에서 제조되며, 이 제품에는 최소 주문 수량(MOQ)이 없습니다.
BT40 테이퍼는 아시아와 유럽의 많은 머시닝 센터에서 표준으로 사용되는 7:24 스티프 테이퍼입니다. 콜릿 척 본체는 테이퍼 부분이 AT3 공차로 연삭 가공되어 스핀들과의 접촉 면적이 90% 이상입니다. ER32 콜릿은 너트를 조이면 반경 방향으로 압축되어 엔드밀 생크 전체 길이를 따라 그립합니다. 테이퍼-스핀들, 콜릿-공구로 이어지는 이중 클램핑 시스템이 런아웃을 0.005mm로 유지하는 핵심입니다. 당사는 모든 제품을 정지 상태가 아닌 3000 RPM에서 다이얼 인디케이터로 테스트합니다.
당사는 정밀 공구에 흔히 사용되는 침탄강 등급인 20CrMnTi 합금강으로 시작합니다. 본체와 테이퍼를 CNC 가공한 후, 강재를 침탄 처리하여 케이스 깊이 0.8mm를 확보한 다음 담금질 및 템퍼링을 실시합니다. 최종 경도는 테이퍼와 콜릿 포켓에서 58 HRC이며, 코어는 인성을 위해 35-40 HRC로 유지됩니다. 콜릿 자체는 65Mn 스프링강으로 제작되어 44-48 HRC로 경화되므로 균열 없이 유연하게 휘어집니다. 당사는 여기에 40Cr 또는 45# 강재를 사용하지 않습니다. 이러한 재료는 더 저렴하지만 6개월 안에 마모됩니다. 이 제품은 정상적인 가공 부하에서 3년 동안 지속됩니다.
각 BT40 콜릿 척은 포장 전 5단계 검사를 거칩니다. 1단계: 정밀 에어 게이지로 테이퍼 각도 확인, AT3 공차. 2단계: 콜릿 노즈와 노즈에서 50mm 지점에서 런아웃 측정, 둘 다 0.005mm 미만이어야 함. 3단계: 테이퍼 및 콜릿 보어의 표면 조도, Ra 0.4 이상. 4단계: 본체 경도 테스트, 검사 보고서에 HRC 값을 기록. 5단계: 풀 스터드 토크 테스트—풀 스터드를 설치하고 60Nm로 토크를 가한 후 유지되는지 확인. 모든 제품에 대해 일련번호가 포함된 PDF 보고서를 제공합니다. 어느 단계에서든 실패하면 해당 제품은 재작업이 아닌 폐기됩니다.
| 파라미터 | 값 |
|---|---|
| 생크 테이퍼 | BT40 (7:24), AT3 공차 |
| 콜릿 유형 | ER32, 1-20mm 클램핑 범위 |
| 본체 재질 | 20CrMnTi 합금강 |
| 경도(본체) | 58 HRC ± 2 HRC |
| 경도(콜릿) | 44-48 HRC |
| 런아웃(노즈 TIR) | 최대 0.005mm |
| 표면 조도(테이퍼) | Ra 0.4 µm |
| 그립 토크(ER32 너트) | 80 Nm 권장 |
| 최대 RPM | 15,000 RPM (G2.5 밸런싱) |
| 납기 | 표준 사이즈 10일 |
| MOQ | 최소 주문 수량 없음, 단품 주문 가능 |
BT40 홀더를 10,000 RPM 이상에서 작동할 경우, 언밸런스는 채터링을 유발하고 공구 수명을 단축시킵니다. 당사는 모든 홀더를 15,000 RPM에서 G2.5로 밸런싱하며, 이는 잔류 언밸런스가 0.25g·mm 미만임을 의미합니다. 본체 외경은 Ra 0.4로 연삭되고, 콜릿 보어는 Ra 0.2로 호닝됩니다. 이는 미관상의 문제가 아닙니다—보어의 매끄러운 표면은 콜릿이 균일하게 안착되도록 하고, 매끄러운 외경은 칩이 부착되어 진동을 유발하는 것을 방지합니다. 고속 버전의 경우 세트 스크류로 조정할 수 있는 밸런싱 홀 4개를 추가하며, 이 버전은 G1.0으로 밸런싱됩니다.
표준 BT40 콜릿 척은 60mm 게이지 길이와 절삭유용 중앙 홀이 제공됩니다. 당사는 추가 툴링 비용 없이 게이지 길이를 45mm에서 90mm까지 변경할 수 있습니다—CNC 프로그램만 조정하면 됩니다. 스핀들 관통 절삭유가 필요한 경우, 절삭유가 절삭날에 직접 도달하도록 30도 각도의 경사 홀 2개를 드릴링합니다. 풀 스터드 나사산은 MAS BT(M16) 또는 JIS BT(피치가 다른 M16)로 제공됩니다. 또한 더 가벼운 절삭을 위한 ER25 콜릿 버전도 제공하며, 동일한 테이퍼와 동일한 런아웃 사양을 갖습니다. 스핀들 노즈 스케치를 보내주시면 24시간 이내에 호환성을 확인해 드립니다.
당사는 이미 선삭 및 드릴링이 완료된 사전 성형 BT40 본체 5,000개 이상을 창고에 보유하고 있습니다. 주문이 들어오면 최종 연삭, 열처리, 검사가 중단 없이 연속 공정으로 진행됩니다—원자재 대기 시간이 없습니다. 당사 CNC 기계는 24/7 가동되며, 연삭 셀에는 8년 이상의 경험을 가진 운영자가 배치됩니다. 표준 ER32 제품의 경우, 더 빠른 납기가 필요하면 7일 내 출하도 가능하며, 이 경우 10% 급행 수수료가 부과됩니다. 그러나 검사는 절대 서두르지 않습니다—0.005mm 런아웃 검사는 결코 건너뛰지 않습니다. 50개 이상 주문 시 일관성을 위해 진공로에서 배치 열처리를 진행하므로 납기가 15일로 늘어납니다.
아니요, 단품 주문도 가능하며 1개를 주문하든 100개를 주문하든 단가가 동일합니다.
네, 게이지 길이(45-90mm)를 수정하고, ER25 또는 ER40 콜릿으로 변경하고, 절삭유 홀을 추가할 수 있습니다—모든 경우 추가 엔지니어링 비용이 없습니다.
당사는 보정된 스핀들에서 3000 RPM으로 런아웃을 측정하고 일련번호가 포함된 검사 보고서를 각 출하물에 포함합니다. 보고서에 0.005mm 초과가 표시되면 무료로 교체해 드립니다.
표준 사이즈는 10일 내 출하됩니다. 맞춤 생크 길이 또는 절삭유 홀은 3-4일이 추가되며, 50개 이상의 대량 배치는 15일이 소요됩니다.
CNC 가공 BT40 콜릿 척 엔드밀 공구 홀더에 대한 확정 견적을 원하시면 도면 또는 스핀들 사양을 보내주십시오. 12시간 이내에 가격, 납기일, 승인용 샘플 도면으로 회신해 드립니다. 이메일 sc@bquq.com 또는 WhatsApp +86 13713157787로 연락 주십시오. 여러 공구 홀더를 비교 중이시라면 먼저 CNC 절삭 공구 선정 가이드를 읽어보십시오. 새 부품의 공차를 설정 중이시라면 CNC 가공 공차 가이드를 확인하십시오. 당사는 20년 경력의 둥관 정밀 제조 공장으로, 이번 주에 첫 제품을 출하할 준비가 되어 있습니다.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6061/7075, SUS303/304/316, 45# 강, T2 구리, H59 황동, POM, PEEK, 나일론 |
| 공차 | ±0.005mm 표준, ±0.003mm 요청 시 |
| 기계 | 3/4/5축 CNC, 턴-밀, 스위스 선반 |
| 표면 처리 | 아노다이징, 니켈, 아연, 패시베이션, 샌드블라스트, 폴리싱 |
| 크기 범위 | 최대 400 x 300 x 200 mm |
| 프로토타입 | 72시간, 샘플 최소 주문 수량 없음 |
| 검사 | 배치별 전체 보고서, CMM 데이터 요청 시 제공 |
