개요고객의 도면에 따라 제작되는 EV 충전 커넥터 터미널. 고속 정밀 스탬핑 프레스로 가공하며, 출하 전 모든 중요 치수를 검증합니다. 추측이나 공차 오차는 없습니다.한눈에 보기: 중요 형상 기준 ±0.01mm 공차, 프로토타입 리드타임 7~15일, 최소 주문 수량 없음, 전체 자재 추적 가능. 중국 둥관에 위치한 맞춤 금속 스탬핑 전문 공장으로, 20년의
고객의 도면에 따라 제작되는 EV 충전 커넥터 터미널. 고속 정밀 스탬핑 프레스로 가공하며, 출하 전 모든 중요 치수를 검증합니다. 추측이나 공차 오차는 없습니다.
한눈에 보기: 중요 형상 기준 ±0.01mm 공차, 프로토타입 리드타임 7~15일, 최소 주문 수량 없음, 전체 자재 추적 가능. 중국 둥관에 위치한 맞춤 금속 스탬핑 전문 공장으로, 20년의 생산 경험을 보유하고 있습니다.
| 항목 | 값 |
|---|---|
| 자재 | 구리 합금(C1100, C17200, C194), 황동, 인청동, 스테인리스강(301, 304) |
| 자재 두께 | 0.1mm – 3.0mm |
| 공차 | 중요 치수 ±0.01mm, 표준 ±0.05mm |
| 공정 | 고속 프로그레시브 다이 스탬핑, 25~800톤 프레스 |
| 표면 처리 | 선택적 은 도금, 주석 도금, 금 도금, 니켈 도금 또는 무도금 |
| 열처리 | 베릴륨 구리용 선택 사항(응력 제거, 경화) |
| 배치 크기 | 1,000 ~ 10,000,000개 |
| 리드타임 | 프로토타입: 7일, 양산: 승인 후 15~20일 |
| 품질 시스템 | IATF 16949, ISO 9001:2015 |
| 검사 | CMM, 광학 비교기, 2.5D 프로젝터, 도금 두께 측정용 XRF(형광 X선 분석) |
모든 터미널은 정밀 가공 방식으로 생산됩니다. 당사는 스탬핑 압력과 소재 이송을 모니터링하는 인다이(In-Die) 센서가 장착된 프로그레시브 다이를 사용합니다. 이를 통해 가공 중에 불량을 발견하며, 사후 발견이 아닌 사전 예방이 가능합니다.
1. 배치 추적 가능한 품질. 각 로트에는 고유한 히트 번호와 생산 배치 코드가 부여됩니다. 해당 배치에 대한 자재 인증서, 다이 설정, 검사 결과를 기록합니다. 조립 라인에서 문제가 발생하면 정확한 코일과 스트로크 수까지 추적할 수 있습니다.
2. 배치별 검사 보고서. 모든 출하 시 전체 치수 보고서를 제공합니다. 기능상 중요 측정값, 도금 두께 수치, 육안 불량 수를 포함합니다. 원시 데이터는 10년간 보관하며 추가 비용은 없습니다.
3. 스탬핑, CNC, 스프링, 방열판을 한 공장에서. 커넥터 터미널은 충전 핸들의 유일한 부품이 아닙니다. CNC 가공 하우징, 래치용 압축 스프링, 전원 모듈용 방열판이 필요할 가능성이 높습니다. 당사는 이 모든 부품을 한 공장에서 생산합니다. 단일 구매 주문, 단일 품질 시스템, 단일 출하 지점으로 공급업체 수와 지연을 줄일 수 있습니다.
이 터미널은 EV 충전 시스템의 전류 전달 핵심 부품입니다. 주요 적용 분야는 다음과 같습니다:
이 모든 적용 분야에서 터미널은 엄격한 치수 공차를 유지해야 합니다. 접촉 빔의 0.05mm 오차는 과열, 아킹 또는 커넥터 고장을 유발할 수 있습니다. 따라서 당사는 고객의 도면을 제안이 아닌 계약으로 취급합니다.
Q: 정말 최소 주문 수량이 없나요? A: 네, 그렇습니다. 1,000개부터 프로토타입 주문을 접수합니다. 첫 거래 고객에게는 다이와 도금 공정 검증을 위해 2,000~5,000개 시험 생산을 권장합니다. 이후 양산 수량에는 제한이 없습니다.
Q: 공차와 품질을 어떻게 보증하나요? A: 도면에 따라 다이를 제작한 후, 첫 50개에 대해 초도품 검사를 실시합니다. CMM으로 모든 중요 치수를 측정하고 고객의 GD&T와 비교합니다. 초도품 승인 후에만 전체 배치 생산을 시작합니다. 생산 중에는 200개마다 2.5D 프로젝터로 검사합니다.
Q: 일반적인 리드타임은 어떻게 되나요? A: 프로토타입 스탬핑: 도면 검토 후 7일. 양산: 초도품 승인 후 15~20일. 도금은 3~5일이 추가됩니다. 더 빠른 일정이 필요하면 주문을 분할하여 부분 배송할 수 있습니다.
Q: 자재 인증서와 RoHS/REACH 적합성 문서를 제공할 수 있나요? A: 네. 모든 자재 코일에는 화학 성분과 기계적 특성을 나타내는 밀 인증서가 포함됩니다. 요청 시 RoHS 및 REACH 선언서도 제공합니다. 자동차 등급 부품의 경우 IATF 16949 PPAP 문서를 제공합니다.
12시간 이내에 확정 견적을 제공합니다. 2D 도면(PDF, DWG 또는 DXF)과 3D 모델(STEP 또는 IGES)을 보내주세요. 연간 수요량과 목표 도금 사양을 알려주시면 단가, 금형 비용, 리드타임을 회신해 드립니다.
이메일: sc@bquq.com WhatsApp: +86 13713157787
정밀 가공, 중국 제조, 최소 주문 수량 없음. 사양에 따라 엔지니어링되고 출하 전 검증된 고객의 터미널.

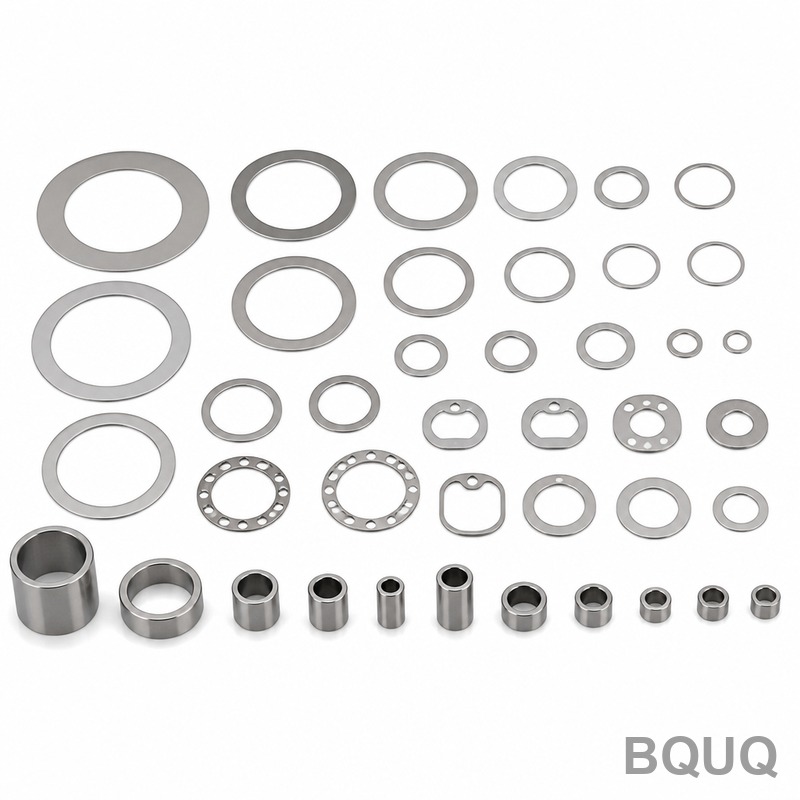

다른 부품을 찾고 계신가요? 동일한 둥관 공장에서 정밀 스탬핑 심(Shim) 및 스페이서 | 맞춤 금속 스탬핑, 최소 주문 수량 없음도 가공합니다.
| 파라미터 | 능력 |
|---|---|
| 소재 | SPCC, SGCC, SUS301/304/316, 황동, 구리, 베릴륨 구리, 인청동 |
| 공정 | 프로그레시브 금형 스탬핑, 파인 블랭킹, 딥 드로잉, 절곡, 탭핑 |
| 공차 | ±0.01mm 표준, ±0.005mm 요청 시 |
| 표면처리 | 아연 도금, 니켈, 주석, 금, 분체 도장, 부동태화, 아노다이징 |
| 금형 크기 | 최대 1200 x 800 mm, 16-250톤 프레스 |
| 두께 | 0.05 - 6.0 mm 판금, 와이어 0.1 - 8.0 mm |
| 프로토타입 | 7-15일 금형 제작, 샘플 최소 주문 수량 없음 |
| 검사 | 배치별 전체 보고서, CMM 및 광학 측정 |
