도입당사는 고객의 도면에 따라 압출 알루미늄 방열판을 가공합니다. 카탈로그에서 고르는 것이 아닙니다. 재고 목록에서 고르는 것도 아닙니다. 고객의 PDF, STEP 또는 DXF 파일에서 시작합니다.모든 부품은 출하 전에 검증됩니다. 치수 보고서, 재질 인증서, 표면 마감 검사 결과를 제공합니다. 도면과 일치하지 않으면 출하하지 않습니다.공차: 중요 핀 ±0
당사는 고객의 도면에 따라 압출 알루미늄 방열판을 가공합니다. 카탈로그에서 고르는 것이 아닙니다. 재고 목록에서 고르는 것도 아닙니다. 고객의 PDF, STEP 또는 DXF 파일에서 시작합니다.
모든 부품은 출하 전에 검증됩니다. 치수 보고서, 재질 인증서, 표면 마감 검사 결과를 제공합니다. 도면과 일치하지 않으면 출하하지 않습니다.
| 파라미터 | 값 |
|---|---|
| 재질 | 알루미늄 6063-T5, 6061-T6, 1050, 1100 |
| 빌릿 크기 | 최대 폭 300 mm, 길이 6000 mm |
| 압출 프레스 | 800 MT, 1350 MT, 2500 MT |
| 핀 두께 | 최소 0.8 mm |
| 핀 높이 | 최대 80 mm |
| 공차(중요부) | ±0.05 mm |
| 공차(일반부) | ±0.1 mm |
| 직진도 | 1000 mm당 0.5 mm |
| 비틀림 | 1000 mm당 1° |
| 표면 조도 | 가공 상태 Ra 1.6 µm, 옵션 Ra 0.8 µm |
| 양극산화 | 투명, 블랙, 하드 코트(최대 25 µm) |
| CNC 후가공 | 드릴링, 탭핑, 밀링, 슬로팅, 길이 절단 |
| 검사 | CMM, 광학 비교기, 표면 조도 측정기 |
| 배치 크기 | 1개 ~ 100,000개 |
| 리드 타임 | 프로토타입 7~12일, 양산 15~20일 |
모든 방열판은 버진 알루미늄 빌릿에서 압출됩니다. 재활용 스크랩을 사용하지 않습니다. 이를 통해 6063-T5의 열전도율을 200~210 W/m·K로 일정하게 유지합니다.
1. 배치 추적 가능한 품질 모든 배치에는 고유한 로트 번호가 부여됩니다. 빌릿 열처리 번호, 압출 날짜, CNC 프로그램 버전을 기록합니다. 조립 라인에서 문제가 발생하면 정확한 생산 시점까지 추적할 수 있습니다. 추측 없이, "확인해 보겠습니다"라는 말 없이 말입니다.
이 보고서는 당사 QC 엔지니어가 서명합니다. 일반적인 PDF가 아닙니다. 고객의 부품에 특화된 보고서입니다.
3. CNC + 스탬핑 + 스프링 + 방열판을 한 공장에서 방열판에 스탬핑 마운팅 클립, 소켓용 압축 스프링 또는 CNC 가공 베이스 플레이트가 필요할 수 있습니다. 대부분의 공급업체는 이를 외주 처리합니다. 당사는 그렇게 하지 않습니다. 당사 공장에는 CNC 가공, 금속 스탬핑, 스프링, 방열판의 4개 생산 라인이 있습니다. 도면 패키지를 하나만 보내시면 모든 공정을 한 지붕 아래에서 조율합니다. 공급업체가 적어지고, 지연이 줄어들며, 품질 공백이 사라집니다.
각 적용 분야에서 방열판은 단순한 부품이 아닙니다. 시스템 신뢰성을 결정하는 열 관리 부품입니다. 접합부 온도를 5°C 낮추면 전력 반도체의 수명이 두 배로 늘어날 수 있습니다. 이것이 당사가 핀 간격과 베이스 평탄도에 대해 엄격한 공차를 유지하는 이유입니다.
Q: 정말 최소 주문 수량이 없나요? A: 네. 1개 주문도 받습니다. 프로토타입 구매자는 보통 테스트용으로 2~5개를 주문합니다. 양산 구매자는 수천 개를 주문합니다. 개당 단가는 수량에 따라 낮아지지만 셋업 비용은 고정입니다. 필요한 것보다 더 많이 구매하도록 강요하지 않습니다.
Q: 공차와 품질을 어떻게 보장하나요? A: 3단계 검사를 사용합니다. 첫째, 압출 금형과 첫 번째 제품을 검사합니다. 둘째, 생산 중 10개마다 CMM으로 측정합니다. 셋째, 중요 형상에 대해 최종 100% 육안 및 치수 검사를 수행합니다. 검사 보고서는 출하 시 함께 제공됩니다.
Q: 맞춤 방열판의 리드 타임은 어떻게 되나요? A: 프로토타입: 도면 승인 후 7~12일. 양산: 15~20일. 더 빨리 필요하면 추가 비용으로 금형 제작을 긴급 처리할 수 있습니다. 반복 주문의 경우 압출 금형을 당사 툴룸에 보관하므로 리드 타임이 10~15일로 단축됩니다.
Q: 재질 인증서를 제공할 수 있나요? A: 네. 모든 출하에는 알루미늄 빌릿의 밀 인증서가 포함됩니다. 또한 양극산화 두께 보고서와 경도 시험 결과도 제공합니다. 고객이 특정 표준(ASTM B221, EN 755 또는 GB/T 5237)을 요구하는 경우 해당 표준에 따라 인증서를 발행할 수 있습니다.
2D 또는 3D 도면을 보내주십시오. 형상을 검토하고 제조 가능성을 확인한 후 12시간 이내에 확정 견적을 제공합니다. 숨은 비용 없이, 모호한 견적 없이 말입니다.
이메일: sc@bquq.com WhatsApp: +86 13713157787
당사는 중국 둥관에 위치한 정밀 가공 공장으로, CNC 가공, 금속 스탬핑, 스프링, 방열판 분야에서 20년의 경험을 보유하고 있습니다. 고객의 맞춤 방열판은 중국에서 제조되어 출하 전에 검증되고 제때 배송됩니다. 최소 주문 수량 없음. 지금 도면을 보내주십시오.

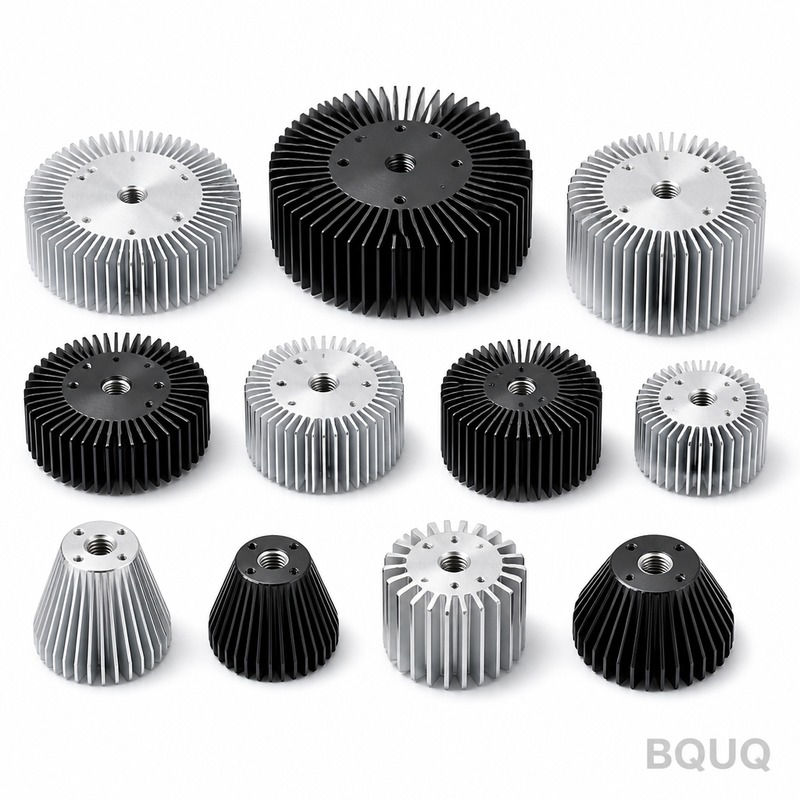

다른 부품을 찾고 계신가요? 동일한 둥관 공장에서 맞춤 원형 LED 전구 방열판 | 정밀 CNC 가공, 최소 주문 수량 없음도 가공합니다.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6063/6061/5052, 순동 C1100, 구리-알루미늄 복합재 |
| 공정 | 압출, CNC 가공, 스키빙, 단조, 다이캐스팅, 스탬핑 핀 |
| 핀 유형 | 압출형, 핀 핀, 스키빙형, 폴디드형, 본딩형, 히트 파이프, 베이퍼 챔버 |
| 표면 처리 | 흑색 양극산화, 투명 양극산화, 니켈 도금, 분체 도장 |
| 크기 범위 | 최대 1500 x 400 x 300 mm |
| 열 테스트 | 배치별 열저항 및 방열 데이터 |
| 프로토타입 | 5-7일, 샘플 최소 주문 수량 없음 |
| 검사 | CMM, 열저항 측정기, 배치별 전체 보고서 |
