개요본 제품은 도면에 따라 가공되는 36타입 육각 보어 콜릿으로, 재고 품목이 아닙니다. 당사 둥관 공장에서 절삭, 열처리, 연삭을 모두 수행합니다. 모든 보어는 출하 전에 GO/NO-GO 게이지로 검증됩니다. 고속 스핀들 회전에서도 육각 소재에 자국을 남기지 않고 고정하는 콜릿을 제공합니다.한눈에 보기: 보어 공차 ±0.005 mm, 동심도 ≤0.01 m

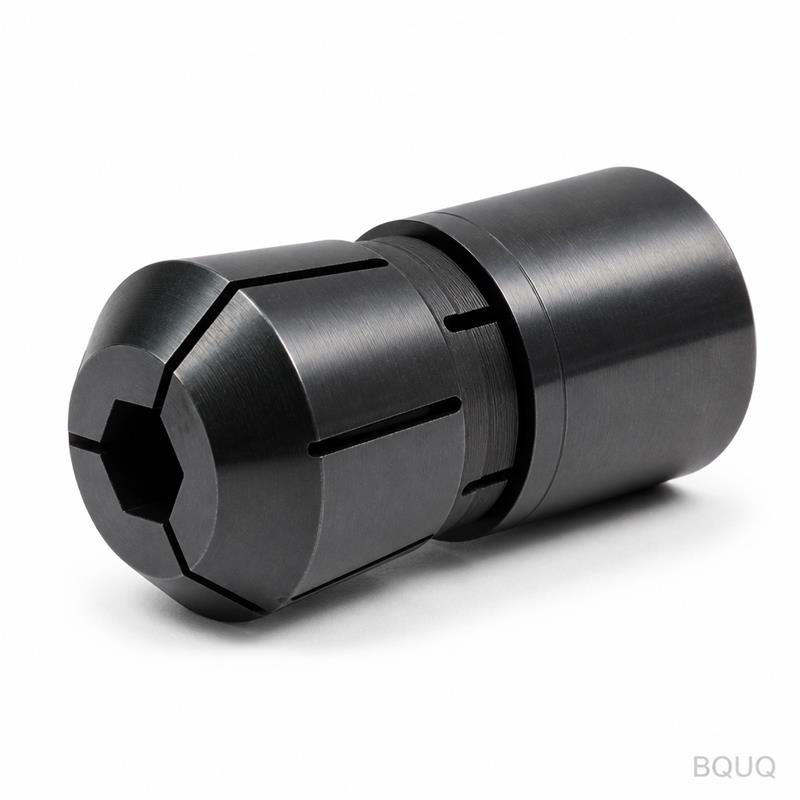

본 제품은 도면에 따라 가공되는 36타입 육각 보어 콜릿으로, 재고 품목이 아닙니다. 당사 둥관 공장에서 절삭, 열처리, 연삭을 모두 수행합니다. 모든 보어는 출하 전에 GO/NO-GO 게이지로 검증됩니다. 고속 스핀들 회전에서도 육각 소재에 자국을 남기지 않고 고정하는 콜릿을 제공합니다.
한눈에 보기: 보어 공차 ±0.005 mm, 동심도 ≤0.01 mm, 리드 타임 7–12 영업일, 최소 주문 수량 없음. 1개든 1,000개든 동일한 공정으로 진행됩니다.
| 파라미터 | 값 |
|---|---|
| 소재 | 20CrMnTi 또는 8620강, 침탄 처리 58–62 HRC |
| 보어 형상 | 육각형, 6포인트, 도면 기준 (예: 대변 6.35 mm, 8 mm, 10 mm) |
| 경도 | 퀀칭 및 템퍼링, 표면 58–62 HRC, 코어 35–40 HRC |
| 공차 | 보어 ±0.005 mm, 외경 ±0.01 mm, 길이 ±0.02 mm |
| 동심도 | 보어와 테이퍼 간 ≤0.01 mm TIR |
| 표면 조도 | 보어 Ra 0.4 µm, 테이퍼 Ra 0.8 µm |
| 가공 장비 | CNC 스위스형 선반, 5축 머시닝 센터, 원통 연삭기 |
| 열처리 | 진공 침탄 + 가스 퀀칭, 탈탄 없음 |
| 배치 크기 | 1~5,000개, 최소 주문 수량 없음 |
| 검사 | 보어 100% 검사, 테이퍼 30% 검사, CMM 보고서 요청 시 제공 |
| 리드 타임 | 프로토타입 7일, 양산 배치 12일 |
퀀칭 후 인성을 위해 20CrMnTi를 사용합니다. 육각 보어는 브로칭 또는 와이어컷으로 가공한 후 다이아몬드 휠로 연삭합니다. 테이퍼는 범용 각도가 아닌 고객 스핀들에 맞춰 연삭됩니다. 냉각수용 관통홀 또는 슬롯이 필요한 경우 동일 셋업에서 추가 가공합니다.
1. 배치 추적 가능한 품질. 각 콜릿의 페이스에 열처리 배치 번호가 각인됩니다. 현장에서 문제가 발생하면 퍼니스 사이클과 연삭 작업자까지 추적할 수 있습니다. 추측이 필요 없습니다.
2. 배치별 검사 보고서. 모든 출하 시 치수 보고서가 제공됩니다. 보어 크기, 경도, 동심도, 표면 조도가 기재되어 있습니다. 요청 시 케이스 깊이 미세조직 사진도 포함됩니다. 이는 일반 인증서가 아니라 실제 부품을 CMM으로 측정한 결과입니다.
3. CNC + 스탬핑 + 스프링 + 방열판 단일 공장. 도면 패키지 하나만 보내시면 콜릿 척, 이를 고정하는 스프링, 스탬핑 리테이너 링, 스핀들이 과열되는 경우 방열판까지 모두 처리합니다. 구매 주문 1건, 출하일 1개, 품질 기준 1개. 서로 다른 시간대의 3개 공급업체를 관리할 필요가 없습니다.
Q: 최소 주문 수량은 얼마인가요? A: 최소 주문 수량이 없습니다. 프로토타입 1개부터 양산 5,000개까지 진행합니다. 개당 단가는 100개와 500개 기준으로 인하되지만, 필요 이상으로 구매하도록 강요하지 않습니다.
Q: 보어 공차를 어떻게 보증하나요? A: CNC 내경 연삭기에서 다이아몬드 휠로 육각 보어를 연삭합니다. 이후 모든 부품을 교정된 육각 플러그 게이지로 검사합니다. CMM 보고서는 합격/불합격만이 아닌 실제 측정값을 보여줍니다. 보어가 불량이면 퀀칭 라인에 투입되기 전에 폐기합니다.
Q: 맞춤 콜릿의 리드 타임은 어떻게 되나요? A: 도면 승인 후 프로토타입은 7영업일입니다. 100~1,000개 양산 배치는 10~12영업일이 소요됩니다. 열처리는 단시간 배치가 아닌 전체 진공 사이클로 진행되므로 2일이 추가됩니다.
Q: 자재 인증서를 제공할 수 있나요? A: 네. 강재 밀 인증서, 경도 및 케이스 깊이가 포함된 열처리 보고서, 치수 검사 보고서를 제공합니다. 모두 영어로 작성되며 ISO 9001:2015 시스템에 따라 추적 가능합니다.
2D 또는 3D 도면을 보내주십시오. 육각 크기, 테이퍼 각도, 경도 사양을 확인한 후 12시간 이내에 리드 타임과 개당 단가가 포함된 확정 견적을 제공합니다. 숨은 툴링 비용이나 예상치 못한 셋업 비용은 없습니다.
이메일: sc@bquq.com WhatsApp: +86 13713157787
당사는 중국 둥관에 위치한 정밀 제조 공장으로, CNC 가공, 스탬핑, 스프링, 방열판 분야에서 20년의 경험을 보유하고 있습니다. 맞춤 CNC 콜릿 척은 중국에서 제조되지만 독일 또는 일본 공급업체에서 기대하는 수준의 검사 엄격함을 갖추고 있습니다. 도면을 보내주시면 증명해 드리겠습니다.
다른 부품을 찾고 계신가요? 동일한 둥관 공장에서 맞춤 CNC 콜릿 척 36타입 육각 보어 자동선반 부품도 가공합니다.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6061/7075, SUS303/304/316, 45# 강, T2 구리, H59 황동, POM, PEEK, 나일론 |
| 공차 | ±0.005mm 표준, ±0.003mm 요청 시 |
| 기계 | 3/4/5축 CNC, 턴-밀, 스위스 선반 |
| 표면 처리 | 아노다이징, 니켈, 아연, 패시베이션, 샌드블라스트, 폴리싱 |
| 크기 범위 | 최대 400 x 300 x 200 mm |
| 프로토타입 | 72시간, 샘플 최소 주문 수량 없음 |
| 검사 | 배치별 전체 보고서, CMM 데이터 요청 시 제공 |
