시작하며도면이 출발점입니다. 당사는 32타입 콜릿을 고객의 정확한 육각 봉재 치수에 맞춰 가공합니다. 모든 유닛은 출하 전에 검증됩니다. 추측도, 공차 이탈도 없습니다.공차: 보어 및 육각 프로파일 ±0.005 mm리드 타임: 표준 규격 7~12영업일최소 주문 수량 없음 – 1개 또는 1,000개 주문 가능소재: 20CrMnTi 또는 40Cr, 침탄 처리

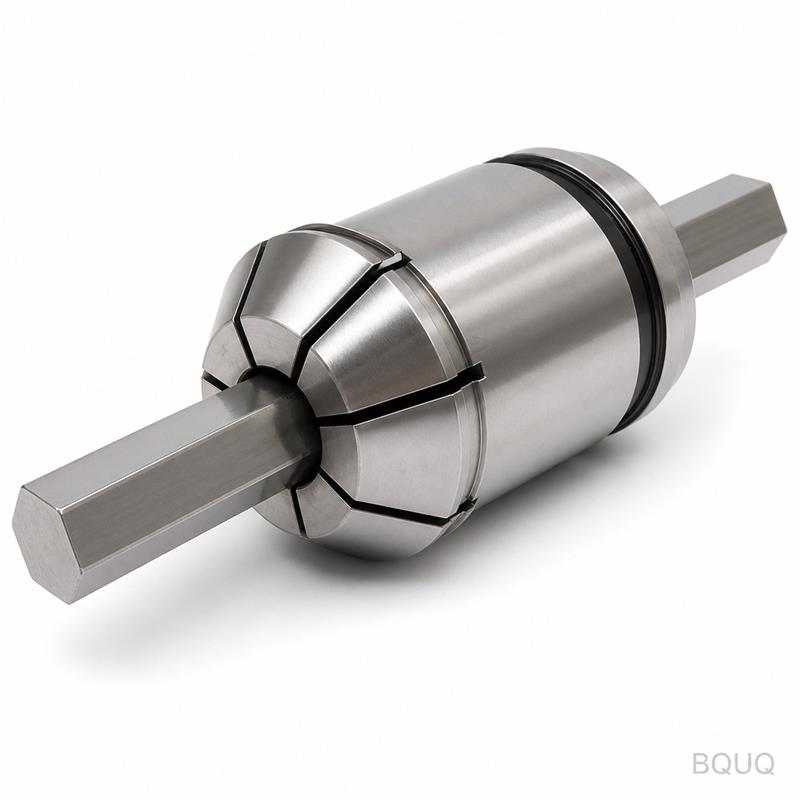

도면이 출발점입니다. 당사는 32타입 콜릿을 고객의 정확한 육각 봉재 치수에 맞춰 가공합니다. 모든 유닛은 출하 전에 검증됩니다. 추측도, 공차 이탈도 없습니다.
이 제품은 맞춤형 CNC 콜릿 척으로, 기성품이 아닙니다. 도면을 보내주시면 콜릿을 제작해 드립니다.
| 항목 | 값 |
|---|---|
| 타입 | 32타입 (DIN 6343 호환) |
| 봉재 형상 | 육각형, 대변 4 mm ~ 32 mm |
| 보어 공차 | ±0.005 mm |
| 동심도 | ≤0.008 mm TIR |
| 경도 | 58–62 HRC (침탄 처리) |
| 표면 조도 | 보어 Ra 0.4 µm, 외경 Ra 0.8 µm |
| 소재 옵션 | 20CrMnTi, 40Cr, 9SiCr 또는 고객 사양 |
| 가공 공정 | CNC 선삭, 내면 연삭, 와이어컷 슬로팅 |
| 열처리 | 침탄 + 담금질 + 템퍼링 |
| 생산 수량 | 1 ~ 10,000개 |
| 검사 | 100% 치수 검사, 배치별 검사 성적서 제공 |
보어 가공에는 CNC 선반과 내면 연삭기를 사용합니다. 육각 프로파일은 모서리를 정밀하게 유지하기 위해 와이어컷으로 가공합니다. 각 콜릿은 포장 전에 육각 게이지 핀으로 개별 테스트를 거칩니다.
1. 배치 추적 가능한 품질. 모든 배치에는 고유한 히트 번호가 부여됩니다. 소재 인증서는 5년간 보관됩니다. 문제가 발생할 경우 정확한 용해 로트와 가공 교대조까지 추적할 수 있습니다. 모호함이 없습니다.
2. 배치별 검사 성적서. CMM 데이터, 경도 측정값, 표면 거칠기 값을 포함한 전체 치수 성적서를 제공합니다. 이는 일반적인 인증서가 아닙니다. 도면의 요구 사항을 항목별로 정확히 일치합니다.
3. CNC + 스탬핑 + 스프링 + 방열판 단일 공장. 콜릿만 구매하는 것이 아닙니다. 콜릿을 고정하는 스프링, 장착용 스탬핑 부품, 스핀들을 냉각하는 방열판까지 제작할 수 있는 공급업체를 확보하는 것입니다. 공급업체 수 감소, 물류 문제 감소, 단일 품질 기준.
육각 봉재용 32타입 콜릿은 자동 선반과 스위스타입 머신에 사용됩니다. 주요 적용 분야:
CNC 자동 선반에서 육각 봉재를 가공한다면, 이 콜릿이 스핀들과 소재 사이의 인터페이스입니다.
다른 부품을 찾고 계신가요? 동일한 둥관 공장에서 맞춤 CNC 콜릿 척 52타입 정면 육각 보어 중국 제조도 가공합니다.
Q: 최소 주문 수량(MOQ)이 어떻게 되나요? A: 최소 주문 수량이 없습니다. 프로토타입 검증용 1개부터 제작하며 이후 양산으로 확장합니다. 많은 바이어들이 피팅과 회전 속도를 테스트하기 위해 5~10개부터 시작합니다.
Q: 공차와 품질은 어떻게 관리하나요? A: 보어는 CNC 연삭, 육각 슬롯은 와이어컷 EDM으로 가공합니다. 모든 콜릿은 CMM과 육각 게이지 핀으로 측정됩니다. 검사 성적서는 제품과 함께 발송됩니다.
Q: 리드 타임은 어떻게 되나요? A: 표준 규격: 7~10영업일. 맞춤 소재 또는 특수 열처리: 12~15영업일. DHL 또는 FedEx로 문 앞까지 배송합니다.
Q: 소재 인증서를 제공할 수 있나요? A: 네. 원자재 밀 인증서와 자체 열처리 성적서를 제공합니다. 둘 다 고객의 배치에 추적 가능합니다.
12시간 이내에 확정 견적을 회신해 드립니다. PDF 또는 STEP 파일을 보내주세요. 육각 규격, 공차, 경도를 확인해 드립니다. 의무나 부담 없이 문의하세요.
이메일: sc@bquq.com WhatsApp: +86 13713157787
고객 맞춤형 CNC 콜릿 척, 중국 제조, 출하 전 검증 완료.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6061/7075, SUS303/304/316, 45# 강, T2 구리, H59 황동, POM, PEEK, 나일론 |
| 공차 | ±0.005mm 표준, ±0.003mm 요청 시 |
| 기계 | 3/4/5축 CNC, 턴-밀, 스위스 선반 |
| 표면 처리 | 아노다이징, 니켈, 아연, 패시베이션, 샌드블라스트, 폴리싱 |
| 크기 범위 | 최대 400 x 300 x 200 mm |
| 프로토타입 | 72시간, 샘플 최소 주문 수량 없음 |
| 검사 | 배치별 전체 보고서, CMM 데이터 요청 시 제공 |
