서스펜션 및 모션 시스템용 스프링: 설계 기초

간단한 답변: 서스펜션 또는 모션 스프링을 설계하려면 먼저 다섯 가지 수치를 확정하십시오 — 설치 길이, 하중 길이, 해당 길이에서의 하중, 최대 행정, 사이클 수명. 스프링 상수 k (N/mm) = ΔF/Δx이며, 상수는 와이어 직경의 네제곱에 비례하므로 와이어 직경이 10% 변하면 상수는 약 46% 변합니다. 일반적인 서스펜션 스프링은 20–120 N/mm, 예압 15–35%로 작동하며, 모션 제어 스프링은 종종 5 N/mm 미만입니다. 2–5일 내에 시제품을 제작한 후, 출시 전에 10^5–10^6 사이클에서 검증하십시오. BQUQ는 맞춤형 스프링을 12 근무 시간 내에 견적합니다.

서스펜션 스프링과 모션 제어 스프링은 도면상으로는 비슷해 보이지만 실제 사용 환경에서는 매우 다르게 작동합니다. 하나는 도로나 기계의 충격을 흡수하고 수백만 사이클 동안 처짐 없이 견뎌야 합니다. 다른 하나는 메커니즘의 위치를 정하거나 예압을 유지하거나 레버를 복귀시키며, 종종 에너지 저장보다 반복 정밀도를 더 중요하게 여깁니다. 설계 기초 — 스프링 상수, 예압, 행정, 재료, 피로 — 를 제대로 이해하는 것이 보증 기간을 버티는 스프링과 현장에서 고장 나는 스프링을 구분합니다.

이 가이드는 RFQ를 보내기 전에 중요한 엔지니어링 결정과 실제로 필요한 수치를 다룹니다.

모션 시스템에서 서스펜션 스프링은 실제로 어떤 역할을 합니까?

서스펜션 또는 모션 시스템의 스프링은 다음 네 가지 역할 중 하나 이상을 수행합니다:

1. 하중 지지 — 정의된 높이에서 정적 질량(차량 코너 중량, 기계 헤드, 카운터밸런스)을 지지합니다.

2. 에너지 저장 및 반환 — 충격을 흡수하고 제어된 거리에서 반환합니다.

3. 예압 및 백래시 제어 — 메커니즘이 덜컹거리거나 위치를 잃지 않도록 맞물리는 부품을 접촉 상태로 유지합니다.

4. 주파수 튜닝 — 질량-스프링 시스템의 고유 진동수를 설정하여 모터, 도로 또는 펌프의 가진과 떨어진 위치에 있도록 합니다.

대부분의 실제 설계는 이 중 두세 가지를 동시에 수행합니다. 그래서 첫 단계는 결코 "스프링을 고르는 것"이 아니라 중요한 두 작동점 — 설치(예압) 길이와 설계 하중 길이 — 에서의 하중-변위 요구 사항을 기록하는 것입니다.

정의해야 할 두 작동점

매개변수	기호	일반적인 서스펜션 값	일반적인 모션 제어 값
자유 길이	L0	180–400 mm	15–80 mm
설치 길이	L1	L0의 70–85%	L0의 80–95%
하중 길이	L2	L0의 45–65%	L0의 60–85%
스프링 상수	k	20–120 N/mm	0.2–5 N/mm
사이클 수명 목표	N	10^5–10^6	10^6–10^7

이 범위는 예시일 뿐 사양이 아닙니다 — 경량 트레일러 서스펜션과 대형 트럭 액슬은 전혀 다른 세계에 있습니다. 하지만 표의 구조가 핵심입니다: L1, L2 및 각각의 하중을 채울 수 없다면 어떤 스프링 공급업체도 정확한 견적을 제공할 수 없으며, 받은 견적은 추측에 불과합니다.

서스펜션 애플리케이션의 스프링 상수를 어떻게 계산합니까?

지배적인 관계는 간단합니다:

k = ΔF / Δx

여기서 k는 N/mm 단위의 상수, ΔF는 뉴턴 단위의 힘 변화, Δx는 밀리미터 단위의 변위 변화입니다. 서스펜션 코너가 설계 하중에서 2,400 N, 설치 예압에서 1,500 N이 필요하고 두 상태 사이의 행정이 40 mm라면:

k = (2400 − 1500) / 40 = 22.5 N/mm

이것이 목표 상수입니다. 설계의 다른 모든 것 — 와이어 직경, 코일 수, 평균 직경 — 은 공간에 맞으면서 이 수치를 달성하기 위해 존재합니다.

상수 공식과 와이어 직경이 지배적인 이유

원형 와이어를 사용한 헬리컬 압축 스프링의 경우:

k = (G · d⁴) / (8 · D³ · n)

G = 전단 탄성 계수 (탄소강의 경우 79,000 N/mm², 스테인리스의 경우 69,000 N/mm²)
d = 와이어 직경 (mm)
D = 평균 코일 직경 (mm)
n = 활성 코일 수

와이어 직경의 네제곱 항은 스프링 설계에서 가장 중요한 사실입니다. 이는 작은 형상 변화가 큰 상수 변화를 일으킨다는 것을 의미합니다:

변화	상수에 미치는 영향
와이어 직경 +10%	+46%
와이어 직경 −10%	−34%
평균 직경 +10%	−25%
활성 코일 +1	상수는 비례적으로 감소 (n+1)/n

이것이 "그냥 0.2 mm 더 두껍게 만들어라"가 결코 사소한 변경이 아니며, 성형 중 스프링백 보상이 중요한 이유입니다. 또한 와이어 직경 공차를 엄격하게 유지하고 코일 수를 정밀하게 제어할 수 있는 공급업체가 5% 더 저렴한 공급업체보다 가치 있는 이유이기도 합니다.

상수와 형상 간의 트레이드오프를 검토 중이라면, 크롬 실리콘 스프링 강에 대한 저희 노트가 동일한 문제의 재료 측면을 다룹니다.

예압, 행정, 그리고 밀착 높이가 하드 리밋인 이유

예압은 설치 길이에서 스프링에 이미 가해져 있는 힘입니다. 중요한 이유는:

스프링을 제자리에 고정하고 반복 하중에서 덜컹거림이나 들림을 방지합니다.
시스템이 정적으로 위치하는 곳 — 승차 높이, 메커니즘 정지 위치 — 을 설정합니다.
동적 이벤트가 발생하기 전에 스프링의 사용 가능한 행정 일부를 소모합니다.

하드 제약은 밀착 높이입니다: 모든 코일이 접촉할 때의 스프링 길이. 최대 압축 길이는 밀착 높이보다 여유를 두고 위에 있어야 하며, 일반적으로 서스펜션 작업의 경우 행정의 15–20%, 경량 모션 제어의 경우 10%입니다. 코일 바인딩은 연성 파괴가 아닙니다 — 하중을 스프링 시트에 직접 전달하여 일반적으로 스프링이나 하우징을 파괴합니다.

행정 예산 예시

단계	길이 (mm)	힘 (N)	비고
자유	250	0	참조용
설치	200	1,125	22.5 N/mm에서 50 mm 예압
정적 하중	160	2,025	정상 작동 위치
최대 압축	120	2,925	풀 범프 / 행정 끝
밀착 높이	100	—	사용 중 도달해서는 안 됨

여기서 스프링은 설치에서 밀착까지 80 mm의 사용 가능한 행정을 가지며, 설계는 그 중 80 mm를 사용합니다. 이는 너무 빡빡합니다. 더 나은 설계는 상수를 줄이거나, 자유 길이를 늘리거나, 더 높은 패키지를 수용하여 밀착 높이 여유가 20 mm 이상이 되도록 해야 합니다.

어떤 스프링 유형이 어떤 모션 기능에 적합합니까?

세 가지 제품군이 대부분의 서스펜션 및 모션 작업을 커버하며, 각각 자연스러운 적용 분야가 있습니다.

유형	하중 방향	일반적인 용도	주요 설계 제약
압축 스프링	푸시 / 축방향	차량 서스펜션, 다이 스프링, 카운터밸런스, 밸브 리턴	밀착 높이 및 좌굴

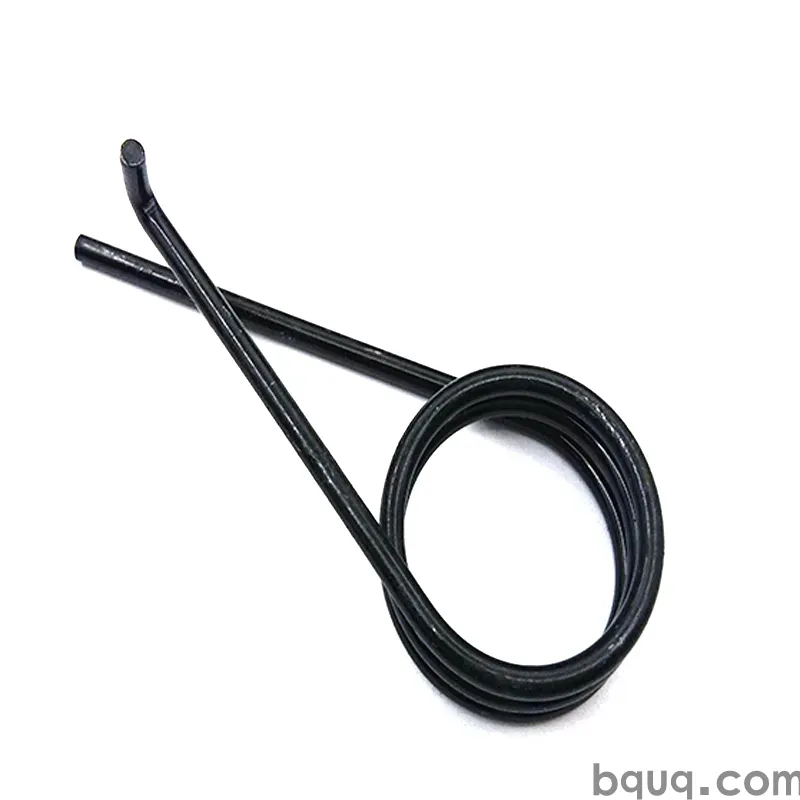

토션 스프링	회전 토크	힌지, 레버, 리드 리턴, 페달 리턴	레그 형상 및 본체 간섭
인장 스프링	풀 / 축방향	텐셔너, 리트랙터, 도어 클로저, 케이블 리턴	후크 응력 집중 및 초기 장력

세 가지 모두에 걸쳐 적용되는 두 가지 추가 고려 사항:

좌굴. 자유 길이가 평균 직경의 약 2.6배를 초과하는 압축 스프링은 가이드되지 않으면 측면으로 좌굴될 수 있습니다. 긴 서스펜션 스프링은 거의 항상 댐퍼 로드에 가이드되거나 포켓에 안착되는데, 바로 이 때문입니다.

서지 및 공진. 스프링은 순수한 스프링이 아니라 분포 질량-스프링 시스템입니다. 특정 주파수에서 파동 운동이 코일을 따라 이동하여 응력을 극적으로 증폭시킬 수 있습니다. 시스템에 알려진 가진 주파수 — 모터 RPM, 도로 입력, 펌프 펄스 — 가 있다면 스프링의 고유 진동수와 비교하여 확인하십시오. 스프링 공진 및 서지에 대한 저희 기사가 계산 과정을 안내합니다.

서스펜션 및 모션 스프링의 재료 선택

재료 선택은 다른 어떤 단일 결정보다 피로 수명, 부식 거동 및 비용을 좌우합니다.

재료	전단 탄성 계수 (N/mm²)	최대 사용 온도	피로	부식	상대 비용
뮤직 와이어 (ASTM A228)	79,000	~120 °C	우수	불량	낮음
오일 템퍼드 탄소강	79,000	~150 °C	매우 우수	불량	낮음
크롬 실리콘	79,000	~220 °C	우수	불량	중간
302 / 304 스테인리스	69,000	~250 °C	양호	매우 우수	중간
17-7PH 스테인리스	76,000	~315 °C	우수	매우 우수	높음
인청동	43,000	~120 °C	보통	우수	중간
인코넬 / 하스텔로이	66,000	400 °C+	우수	우수	매우 높음

서스펜션 작업의 경우, 크롬 실리콘은 피로 저항성과 고온에서의 처짐 저항성 때문에 고사이클, 고응력 애플리케이션의 기본 선택입니다. 습식 또는 세척 환경의 모션 제어에는 302 또는 304 스테인리스가 일반적으로 실용적인 답입니다. 고온 또는 고부식 환경에는 니켈 합금이 사용됩니다 — 해당 범위에서 작업하는 경우 하스텔로이 및 인코넬 스프링 비교를 참조하십시오.

한 가지 주의: "내식성을 추가"하기 위해 탄소강에서 스테인리스로 전환하면 G가 약 13% 감소하여 상수도 같은 비율로 감소합니다. 재료만 교체하는 것이 아니라 형상을 재조정해야 합니다.

응력, 세트 및 피로

설계 응력은 필요한 사이클 수에 대한 재료의 허용 응력 아래에 있어야 합니다. 동적 서비스의 압축 스프링에 대한 대략적인 규칙:

10^5 사이클: 인장 강도의 최대 ~45%
10^6 사이클: 인장 강도의 최대 ~38%
10^7 사이클: 인장 강도의 최대 ~32%

이는 예비 사이징에 사용되는 예시 백분율이며, 특정 형상 및 표면 상태에 대한 검증된 피로 데이터를 대체하지 않습니다. 표면 품질은 매우 중요합니다 — 고응력 코일의 스크래치나 부식 피트는 균열 개시점입니다. 표면을 압축 상태로 만드는 쇼트 피닝은 피로 수명을 연장하는 가장 저렴한 방법 중 하나이며 자동차 서스펜션 스프링의 표준 관행입니다.

프리세팅(스크래깅)은 다른 표준 단계입니다. 제조 중 한 번 밀착 높이를 초과하여 압축하여 처음 몇 사이클의 소성 세트가 조립품이 아닌 공장에서 발생하도록 합니다. 이것이 없으면 서스펜션 스프링은 사용 첫 몇 시간 동안 자유 길이가 몇 밀리미터 손실될 수 있습니다.

공차, 테스트 및 도면에 지정할 사항

스프링은 지정하기 어렵습니다. "압축 스프링, 자유 길이 250 mm"라고 적힌 도면은 무언가를 제공하지만, 아마도 필요한 것이 아닐 것입니다.

최소 도면 내용

와이어 직경 및 공차
외경 또는 내경 (어느 것인지 명시하고 공차 포함)
자유 길이 및 공차
총 코일 수 및 활성 코일 수
상수 (N/mm) 및 측정 변위 범위
하나 또는 두 개의 지정된 길이에서의 하중 — 가장 유용한 단일 검사
끝단 조건 (폐쇄, 폐쇄 및 연삭, 개방)
권선 방향 (해당되는 경우)
재료 사양 및 마감 (도금, 코팅, 쇼트 피닝)
토션 스프링의 회전 방향

실제 문제를 잡아내는 검사 항목

검사	방법	중요한 이유
설치 길이에서의 하중	고정 변위에서 로드 셀	상수 및 자유 길이 오류를 함께 잡아냄
자유 길이	광학 또는 접촉	세트 및 코일링 드리프트 감지
직각도	직각자 및 필러 게이지	측면 하중 및 좌굴 방지
와이어 직경	마이크로미터	상수에 대한 네제곱 효과
표면 상태	10× 육안 검사	균열 개시점
코일 수	육안 / 광학	상수 및 밀착 높이

길이에서의 하중 테스트가 자유 길이 단독보다 훨씬 더 많은 정보를 제공한다는 점에 유의하십시오. 두 스프링이 같은 자유 길이를 공유하면서 다른 상수를 가질 수 있으며, 하중 테스트만이 이를 밝혀냅니다. 길이 공차는 자세히 이해할 가치가 있습니다 — 스프링 길이 공차에 대한 저희 글은 스택업에서 상수 공차와 어떻게 상호 작용하는지 설명합니다.

시제품 제작, 검증, 그런 다음 확장

새로운 서스펜션 또는 모션 스프링의 실용적인 순서:

1. 두 작동점과 사이클 수명 목표를 정의합니다.

2. 상수 공식을 사용하여 형상을 사이징한 다음 밀착 높이와 좌굴을 확인합니다.

3. 환경, 온도 및 피로 목표에 따라 재료를 선택합니다.

4. 시제품 제작 — 소량 생산은 두세 가지 상수 변형을 나란히 테스트할 수 있을 만큼 빠르고 저렴합니다. 스프링 시제품 및 소량 생산을 참조하십시오.

5. 대표 하중 및 사이클 수에서 검증하고 처음 100 사이클 후 세트를 측정합니다.

6. 자유 길이 단독이 아닌 길이에서의 하중을 합격 기준으로 하여 출시합니다.

BQUQ는 둥관의 한 공장에서 CNC 가공(±0.005 mm), 금속 스탬핑, 맞춤형 스프링 및 방열판을 포함하는 네 개의 생산 라인을 운영하므로, 일치하는 시트, 리테이너 또는 열처리 하우징이 필요한 스프링을 세 공급업체에 걸쳐 조정하는 대신 함께 소싱할 수 있습니다. 유연한 MOQ는 50개 시제품 생산과 50,000개 양산이 동일한 공정에서 나온다는 것을 의미합니다. 견적은 12 근무 시간 내에 발송됩니다.

자주 묻는 질문

Q: 필요한 스프링 상수를 어떻게 계산합니까?

A: 두 작동점 사이의 하중 변화를 변위 변화로 나눕니다: k = ΔF/Δx. 스프링이 설계 하중에서 2,400 N, 설치 예압에서 1,500 N을 40 mm 행정에 걸쳐 지지해야 한다면, 필요한 상수는 22.5 N/mm입니다. 그런 다음 밀착 높이와 좌굴 한계를 준수하면서 해당 상수를 달성하도록 와이어 직경, 평균 직경 및 활성 코일을 사이징합니다.

Q: 서스펜션 스프링의 일반적인 예압은 얼마입니까?

A: 차량 및 기계 서스펜션의 경우 예압은 일반적으로 총 설계 하중의 15–35%이며, 이는 반복 하중에서 스프링을 제자리에 유지하고 정적 승차 높이를 설정합니다. 경량 모션 제어 스프링은 종종 더 높은 예압 비율 — 30–50% — 로 작동하는데, 주된 역할이 큰 동적 행정을 흡수하는 것이 아니라 메커니즘을 제자리에 유지하는 것이기 때문입니다.

Q: 스테인리스 강이 좋은 서스펜션 스프링을 만듭니까?

A: 환경에 따라 다릅니다. 스테인리스는 부식을 잘 견디지만 전단 탄성 계수가 탄소강보다 약 13% 낮아 형상을 재조정하지 않으면 상수가 감소합니다. 또한 고응력에서 크롬 실리콘보다 피로 강도가 낮습니다. 습식, 세척 또는 약간 부식성 환경에서 중간 응력에는 스테인리스를 사용하고, 고사이클, 고응력 서스펜션 작업에는 크롬 실리콘을 사용하십시오.

Q: 설치 후 스프링 길이가 왜 줄어들었습니까?

A: 이것은 세트로, 처음 사이클에서 응력 완화 및 국부 항복으로 인해 발생합니다. 처리되지 않은 스프링에서는 정상이며 일반적으로 자유 길이의 1–3%에 해당합니다. 공장에서 프리세팅(스크래깅)을 하면 스프링을 한 번 밀착 높이를 초과하여 압축하여 납품 전에 세트가 발생하도록 합니다. 처음 100 사이클 이후에도 세트가 계속되면 설계 응력이 너무 높을 가능성이 큽니다.

Q: 서스펜션 스프링은 몇 사이클을 견뎌야 합니까?

A: 자동차 서스펜션 스프링은 일반적으로 대표 하중에서 10^5–10^6 사이클로 검증되는 반면, 산업용 모션 제어 스프링은 종종 10^6–10^7을 목표로 합니다. 더 높은 수치에 도달하려면 설계 응력을 인장 강도의 약 32–38% 미만으로 유지하고, 쇼트 피닝을 지정하고, 표면 조도를 제어하십시오 — 피트와 스크래치는 피로 균열이 시작되는 곳입니다.
