개요본 제품은 고객의 도면에 따라 정밀 가공된 52타입 원형 보어 연장형 콜릿입니다. 당사는 기성품 근사치를 판매하지 않습니다. 모든 제품은 둥관 공장에서 절삭, 열처리, 연삭 공정을 거친 후 동심도와 보어 공차가 검증된 상태로 출하됩니다. 도면에 ±0.005 mm로 명시되어 있다면, 그대로 구현됩니다.한눈에 보기: 보어 및 테이퍼 공차 ±0.005 mm,
본 제품은 고객의 도면에 따라 정밀 가공된 52타입 원형 보어 연장형 콜릿입니다. 당사는 기성품 근사치를 판매하지 않습니다. 모든 제품은 둥관 공장에서 절삭, 열처리, 연삭 공정을 거친 후 동심도와 보어 공차가 검증된 상태로 출하됩니다. 도면에 ±0.005 mm로 명시되어 있다면, 그대로 구현됩니다.
한눈에 보기: 보어 및 테이퍼 공차 ±0.005 mm, 표면 조도 Ra 0.4 µm, 납기 7–10 영업일, 최소 주문 수량 없음. 프로토타입 1개든 5,000개든 동일한 공정 관리가 적용됩니다.
| 항목 | 값 |
|---|---|
| 재질 옵션 | 20CrMnTi, 40Cr, 9Cr18 또는 고객 사양에 따름 |
| 경도 | 58–62 HRC(침탄 처리), 48–52 HRC(전체 경화) |
| 보어 타입 | 원형, 연장 길이 |
| 콜릿 사이즈 | 52타입(52 mm 스핀들 노즈용) |
| 보어 공차 | H7 표준 또는 요청 시 ±0.005 mm |
| 테이퍼 각도 | 도면에 따라 16° 또는 30° |
| 동심도 | 노즈 기준 ≤0.005 mm TIR |
| 표면 조도 | 보어 및 테이퍼 Ra 0.4 µm |
| 가공 공정 | CNC 선삭, 내면 연삭, 와이어컷 슬로팅 |
| 열처리 | 진공 침탄 처리 또는 고주파 경화 |
| 검사 | 100% 치수 검사, 배치별 CMM 보고서 |
| 납기 | 표준 배치 기준 7–10 영업일 |
| MOQ | 최소 주문 수량 없음(1개도 가능) |
| 원산지 | 중국 제조, 둥관 공장 |
1. 배치 추적 가능한 품질. 각 열처리 로트에는 고유 코드가 부여됩니다. 재질 인증서, 열처리 조건, 최종 연삭 데이터가 모두 기록됩니다. 스핀들에서 부품이 고장 나더라도 정확한 퍼니스 사이클까지 추적할 수 있습니다. 추측은 없습니다.
2. 배치별 검사 보고서 제공. 요청할 필요가 없습니다. 모든 출하물에는 보어 내경, 테이퍼 각도, 동심도 측정값이 포함된 치수 보고서가 함께 제공됩니다. 중요 배치의 경우 CMM 보고서와 재질 인증서도 추가로 제공됩니다. 이는 유료 옵션이 아닌 기본 사항입니다.
3. CNC + 스탬핑 + 스프링 + 방열판 단일 공장. 콜릿 척은 독립된 부품이 아닙니다. 조립품에 스탬핑 리테이너, 스프링 푸셔, 또는 드라이브용 방열판이 추가로 필요하다면, 모든 것을 한 공장에서 제조합니다. 협력업체 수가 줄고, 인수인계가 줄고, 공차 누적도 줄어듭니다. 도면 패키지 하나를 보내시면 나머지는 당사가 조율합니다.
이 52타입 연장형 콜릿은 52 mm 스핀들 노즈를 갖춘 CNC 선반 및 스위스형 자동 선반용입니다. 연장된 길이 덕분에 공작물 내부 깊숙이 도달하여, 긴 바 재질이나 함몰된 형상이 있는 부품도 강성 손실 없이 파지할 수 있습니다.
원형 보어 설계는 솔리드 원형 바 재질에 적합합니다. 육각, 사각 또는 맞춤 형상이 필요하시면 와이어컷으로 보어를 가공해 드립니다—도면만 보내주시면 됩니다.
Q: 최소 주문 수량(MOQ)이 어떻게 되나요? A: MOQ가 없습니다. 프로토타입은 1개, 양산은 5,000개 이상 진행합니다. 52타입 콜릿은 표준 툴링을 사용하므로 소량 주문에 따른 셋업 패널티가 없습니다.
Q: 공차와 품질은 어떻게 보증하나요? A: CNC 내면 연삭기로 보어와 테이퍼를 연삭한 후, 모든 부품을 보어 게이지와 테이퍼 링으로 검사합니다. 동심도는 정밀 맨드릴로 검증합니다. 검사 보고서는 출하물에 포함됩니다. 규격을 벗어난 부품이 있으면 무상으로 교체해 드립니다.
Q: 납기가 어떻게 되나요? A: 표준 재질 및 열처리 기준 7–10 영업일입니다. 3일 긴급 납기가 필요하시면 20% 추가 비용으로 진행 가능하며, 자재 확보 가능 여부에 따라 달라집니다.
Q: 재질 인증서와 열처리 보고서를 제공하나요? A: 네. 원자재 밀 인증서와 경도 값 및 침탄 깊이가 포함된 열처리 보고서를 제공합니다. 모든 배치에 기본 포함되며 추가 비용은 없습니다.
PDF 또는 STEP 파일을 sc@bquq.com으로 이메일을 보내시거나 WhatsApp +86 13713157787로 연락해 주십시오. 12시간 이내에 가격, 납기, 중요 공차 검토 사항이 포함된 확정 견적을 회신해 드립니다. MOQ 없음, 의무 없음. 콜릿 설계에 대한 전문가 의견이 필요하시면, 당사 엔지니어가 더 저렴하거나 더 빠르게 제작할 수 있는 방법이 있다면 솔직하게 말씀드립니다. 이것이 둥관에서 20년간 이어온 정밀 가공의 방식입니다.

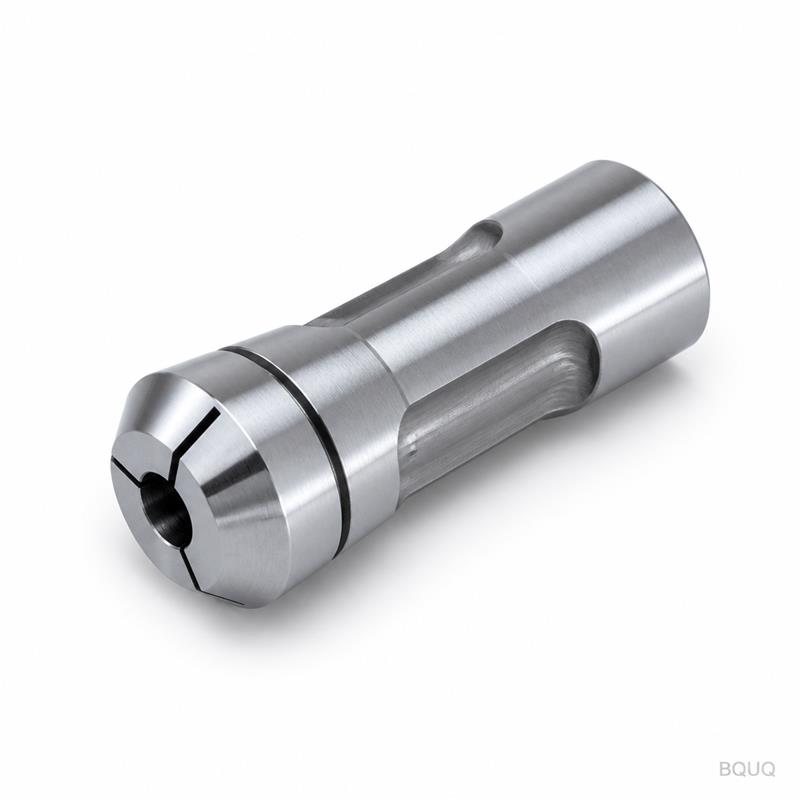

다른 부품을 찾고 계신가요? 동일한 둥관 공장에서 맞춤형 CNC 콜릿 척 자동선반 15 라운드 보어 정밀 가공 중국 제조도 가공합니다.
