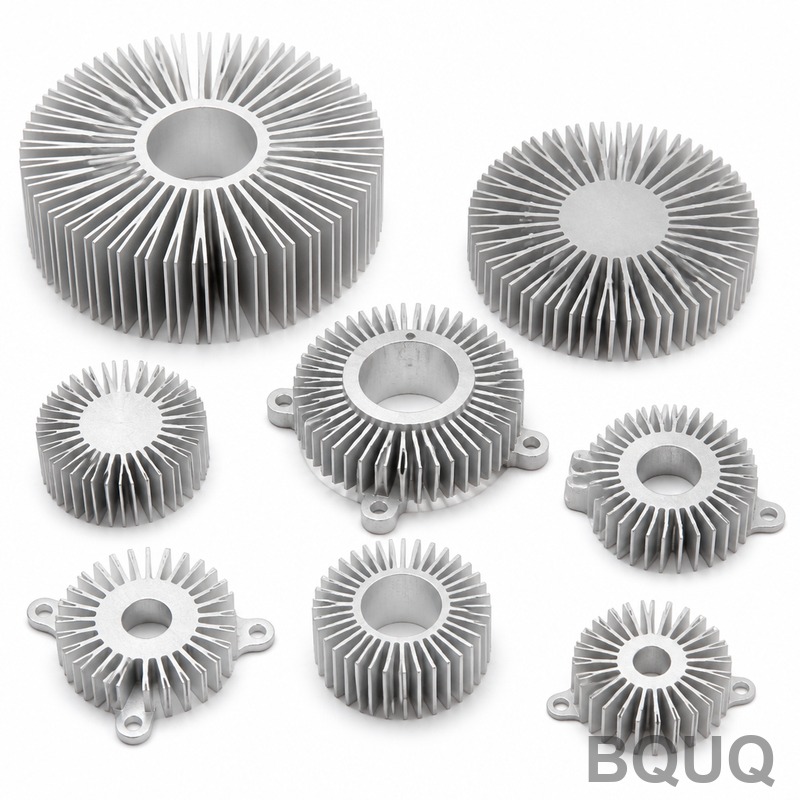

이 방열판의 기능과 수치가 중요한 이유 이 제품은 CNC 가공 또는 스탬핑 방식으로 제작된 방열판으로, 장식용 알루미늄 블록이 아니라 예측 가능한 속도로 부품의 열을 흡수하도록 설계되었습니다. 베이스 평탄도 0.05mm, 표면 조도 Ra 0.8, 6061-T6 소재의 경도 HB 90을 제공하여 열 인터페이스 재료가 균일하게 퍼지고 장치가 더 오랫동안 더 시
이 제품은 CNC 가공 또는 스탬핑 방식으로 제작된 방열판으로, 장식용 알루미늄 블록이 아니라 예측 가능한 속도로 부품의 열을 흡수하도록 설계되었습니다. 베이스 평탄도 0.05mm, 표면 조도 Ra 0.8, 6061-T6 소재의 경도 HB 90을 제공하여 열 인터페이스 재료가 균일하게 퍼지고 장치가 더 오랫동안 더 시원하게 작동합니다.
당사는 동관 공장에서 프로토타입은 10일, 양산은 18일 내에 이 부품을 출하합니다. 핀 피치 공차는 ±0.02mm이며, 베이스-핀 축의 런아웃은 0.03mm로 하중이 가해져도 뒤틀림이 없고 조립 라인에서 재작업이 필요 없습니다.
이것은 20년의 실적을 가진 중국에서 이루어지는 정밀 제조입니다. 저렴한 압출 업체에 도박을 걸지 않고, 열 사이클 테스트를 견디는 반복 가능한 형상을 구매하는 것입니다.
직선 핀은 강제 대류용입니다. 핀 핀은 자연 대류용입니다. 당사는 두 가지 모두 절삭하며, 고압 강하 애플리케이션용 오프셋 스트립 핀도 제작합니다.
표준 100x100mm 베이스의 경우 핀 두께를 1.5mm까지 가공하며 높이 대 폭 비율은 8:1입니다. 즉, 1.5mm 벽을 가진 12mm 높이의 핀으로 ±0.02mm 공차로 유지됩니다. 1.5mm 미만에서는 공구 휨과 버(burr) 발생을 피하기 위해 스탬핑 방식으로 전환합니다.
모든 핀 채널은 10배율 루페 아래에서 수동으로 디버링됩니다. 핀 가장자리의 버는 핫스팟이자 이물질 발생원입니다. 당사는 아노다이징 전에 제거하며, 후가공이 아닙니다.
당사는 방열판용으로 6061-T6 알루미늄(열전도율 167 W/mK), 6063-T5(열전도율 201 W/mK), C1100 구리(열전도율 398 W/mK)의 세 가지 재료를 재고로 보유하고 있습니다.
알루미늄 부품은 용체화 처리 후 인공 시효하여 T6 상태로 만들며 경도는 HB 95입니다. 구리 부품은 완전 경질이 아닌 반경질로 어닐링하여 스탬핑 중 균열 대신 굽힘이 발생하도록 합니다.
납땜성을 위한 니켈 도금 구리 베이스가 필요한 경우 5미크론 두께로 당사에서 직접 처리합니다. 도금 두께는 ±1미크론으로 유지되며, 모든 배치에서 테이프 박리 테스트로 접착력을 검증합니다.
가공 직후 방열판의 표면 조도는 Ra 1.6입니다. IGBT 또는 CPU와의 접촉 저항을 줄이기 위해 베이스를 Ra 0.8로 연마합니다.
핀의 경우 Ra 1.6의 가공 표면을 유지합니다. 거친 표면은 대류를 위한 유효 표면적을 증가시키기 때문입니다. 특별히 외관 마감을 요청하지 않는 한 핀을 연마하지 않습니다.
블랙 아노다이징은 18미크론 두께(MIL-A-8625 Type II)로 제공됩니다. 이 코팅은 방사율 0.85를 추가하여 밀폐 인클로저에서 열 복사를 돕습니다. 베어 알루미늄 접촉면이 필요한 경우 베이스를 마스킹합니다.
모든 방열판은 베이스 평탄도와 핀 평행도에 대해 3차원 측정기(CMM) 검사를 거칩니다. 또한 장착 구멍이 있는 경우 에어 게이지를 사용하여 보어 직경을 측정합니다.
각 로트에는 핀 피치, 핀 높이, 베이스 두께, 표면 거칠기 프로파일을 포함한 전체 치수 보고서가 제공됩니다. 단순한 적합성 인증서가 아닌 실제 측정값이 포함된 PDF를 받게 됩니다.
대량 주문의 경우 부품당 30초 내에 모든 중요 치수를 검사하는 GO/NO-GO 지그를 사용합니다. 이는 공구 마모로 인한 드리프트가 불량 배치가 되기 전에 포착합니다.
최소 주문 수량(MOQ)이 없습니다. 프로토타입 방열판 1개 또는 10,000개를 주문할 수 있습니다. 500개 단위에서 개당 가격이 크게 낮아지지만, 먼저 테스트한다고 해서 불이익을 주지 않습니다.
프로토타입 리드 타임은 도면 승인 후 10일입니다. 양산 리드 타임은 최대 5,000개 수량에 대해 18일입니다. 스탬핑 방열판의 경우 금형 제작에 15일이 소요되며, 금형 승인 후 7일 내에 부품이 출하됩니다.
긴급한 경우 30% 할증료로 단일 프로토타입을 5일 내에 제작할 수 있습니다. 여기에는 CNC 가공, 디버링, DHL 배송이 포함됩니다.
나사 장착용 관통 구멍, 스탠드오프용 탭 가공 구멍을 가공하거나 공구 없이 조립할 수 있는 스프링 클립을 설치할 수 있습니다.
관통 구멍은 H7 공차로 드릴링되며, 4mm 구멍의 경우 +0.012mm / -0.000mm입니다. 탭 가공 구멍은 폼 탭으로 절삭되어 금속이 제거되는 것이 아니라 압축되므로 절삭 탭보다 더 강한 나사산을 제공합니다.
스프링 클립의 경우 당사 스탬핑 프레스를 사용하여 방열판 베이스에 스냅 결합되는 스테인리스 스틸 클립을 제작합니다. 이로써 나사가 완전히 필요 없어지고 조립 시간이 약 40% 단축됩니다.
| 파라미터 | 값 |
|---|---|
| 사용 가능한 재료 | 6061-T6, 6063-T5, C1100 구리 |
| 베이스 평탄도 | 0.05mm |
| 핀 두께 | 1.5mm 최소(CNC), 0.8mm 최소(스탬핑) |
| 핀 피치 공차 | ±0.02mm |
| 표면 조도(베이스) | Ra 0.8 |
| 표면 조도(핀) | Ra 1.6 |
| 경도(알루미늄) | HB 90-95 |
| 경도(구리) | 반경질, HV 80-100 |
| 아노다이징 두께 | 18미크론, Type II |
| 런아웃(베이스-핀 축) | 0.03mm |
| 프로토타입 리드 타임 | 10일 |
| 양산 리드 타임 | 18일 |
| MOQ | 없음 |
| 최대 부품 크기 | 600mm x 400mm x 150mm |
네, 프로토타입 단일 부품 주문을 접수하며, 첫 번째 제품에 별도의 셋업 비용을 청구하지 않습니다.
네, 부품이나 도면을 보내주시면 형상을 역설계하고 가능한 경우 더 저렴한 제조 방법을 제안해 드립니다.
CMM 보고서, 표면 거칠기 프로파일, 재료 인증서, 출하 전 첫 번째 제품 사진을 받게 됩니다.
확정 견적은 12시간 내, 프로토타입은 10일 내, 양산 부품은 승인 후 18일 내에 출하됩니다.
월 2,000개 이상의 방열판 수량이 필요한 경우 CNC 가공에서 스탬핑으로 전환하여 개당 비용을 40-50% 절감할 수 있는 경우가 많습니다.
스탬핑 방열판은 평판에서 핀을 성형하는 프로그레시브 다이를 사용합니다. 금형 비용은 $3,000-$8,000이지만 개당 가격은 크기에 따라 $0.50-$2.00로 낮아집니다.
또한 스탬핑 베이스와 CNC 가공 핀을 결합한 하이브리드 설계로 필요한 곳에서는 가공의 정밀도를, 그 외 부분에서는 스탬핑의 저비용을 얻을 수 있습니다.
설계를 확정하기 전에 CNC 절삭 공구 선택 가이드를 확인하여 공구 형상이 핀 표면 조도에 미치는 영향을 이해하십시오. 또한 CNC 가공 공차 가이드를 검토하여 실제로 정밀하게 유지해야 할 치수와 비용 절감을 위해 완화할 수 있는 치수를 확인하십시오.
오늘 도면을 보내시면 12시간 내에 확정 견적을 받아보실 수 있습니다. 이메일 sc@bquq.com 또는 WhatsApp +86 13713157787로 연락주십시오. 열 예산을 검토하고 재료를 제안하며 결제 전에 리드 타임을 확인해 드립니다.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6063/6061/5052, 순동 C1100, 구리-알루미늄 복합재 |
| 공정 | 압출, CNC 가공, 스키빙, 단조, 다이캐스팅, 스탬핑 핀 |
| 핀 유형 | 압출형, 핀 핀, 스키빙형, 폴디드형, 본딩형, 히트 파이프, 베이퍼 챔버 |
| 표면 처리 | 흑색 양극산화, 투명 양극산화, 니켈 도금, 분체 도장 |
| 크기 범위 | 최대 1500 x 400 x 300 mm |
| 열 테스트 | 배치별 열저항 및 방열 데이터 |
| 프로토타입 | 5-7일, 샘플 최소 주문 수량 없음 |
| 검사 | CMM, 열저항 측정기, 배치별 전체 보고서 |
