히트싱크 페이스트는 히트싱크와 함께 사용되는 열 인터페이스 소재를 가리키지만, 이 부품은 베이스 1.5 mm, 핀 0.8 mm의 일체형 ADC12 다이캐스트 알루미늄 히트싱크입니다. 110 T 금형으로 타발 성형되며, 100 mm 구간에서 0.15 mm의 평탄도를 유지하고, ΔT = 60 K 조건에서 1.10 K/W의 열저항을 나타내며, 월 800,000개의 생산 능력을 갖추고 있습니다.
베이스 1.5 mm와 핀 0.8 mm가 이 히트싱크 페이스트의 기준을 정의합니다. ADC12 다이캐스트 알루미늄을 110 T 금형으로 프레스 성형하여 100 mm 구간에서 0.15 mm를 유지하고, 자연 대류 조건의 ΔT = 60 K에서 1.10 K/W를 구현합니다. 월 생산량은 800,000개입니다.
타발 성형은 압출로는 유지할 수 없는 반복 가능한 0.8 mm 핀 프로파일을 구현합니다. 금형이 한 번의 스트로크로 모든 핀을 성형하므로, 800,000개 생산 구간에서도 피치가 ±0.05 mm 이내로 유지됩니다.
낮은 핀 두께는 타발 성형이 우위를 갖는 지점입니다. 2.5 mm 피치의 0.8 mm 핀은 동일한 외형 치수에서 기계 가공 또는 압출 프로파일보다 단위 체적당 더 많은 표면적을 제공합니다.
관련 자료: 전기 접점 및 터미널: 정밀 스탬핑이 신뢰성과 성능을 보장하는 방법
일체형 구조는 2피스 쿨러에서 나타나는 접착제 층을 제거하여 열 경로를 단축합니다. ADC12 다이캐스트 알루미늄과 공기 흐름 사이에는 타발 성형된 표면 자체 외에 아무것도 개입하지 않습니다.
함께 보기: 냉각 애플리케이션에서 메탈 스탬핑이 적합한 시기는 언제인가?
타발 성형 구조는 압출보다 배치 변동을 더 잘 견딥니다. 금형 마모는 핀 피치의 측정 가능한 변화로 가장 먼저 나타나며, 이는 현장이 아닌 CMM 검사와 100% 유압 프레스 누설 시험에서 검출됩니다.
이제 한 공급업체가 동일한 110 T 프레스 제품군에서 0.8 mm 핀 두께를 공급하므로, 열 설계 변경은 신규 업체 선정이 아닌 금형 변경으로 해결됩니다.
표준 소재는 ADC12 다이캐스트 알루미늄이며, 클리어 아노다이즈 Type II, 5-10 µm 사양으로 공급됩니다. 스위치모드 전원공급장치 노출이 우려되는 용도에는 패시베이션 처리를 권장하며, 중량보다 전도성이 중요한 경우에는 구리 C110이 열 성능을 높이는 대신 단위 중량이 약 두 배로 증가합니다.
파워 척 vs 스프링 콜릿: 1차 가공과 2차 가공 자세히 보기.

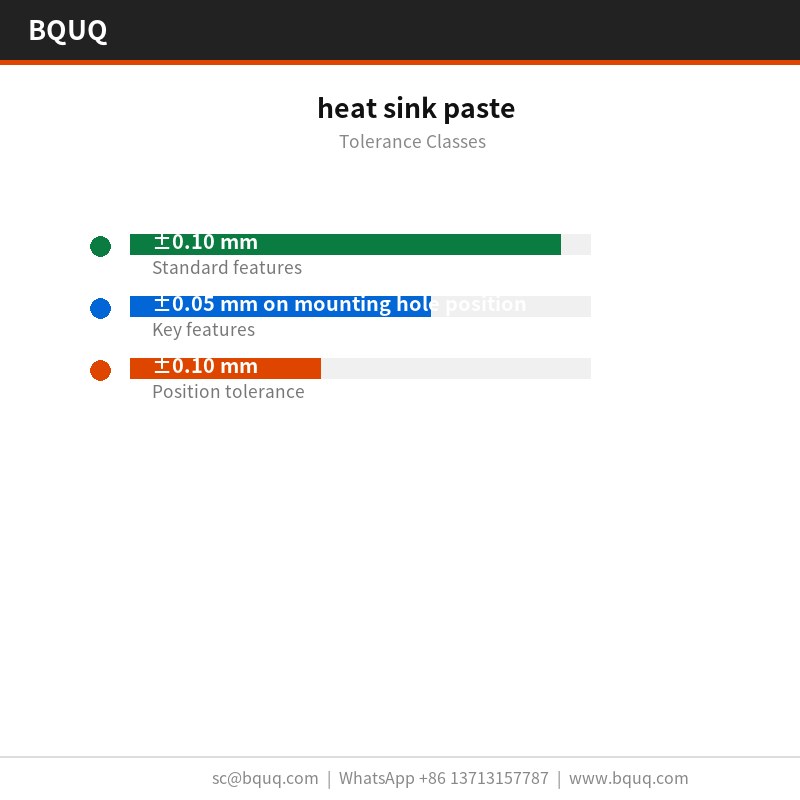

일반 치수는 ±0.10 mm로 관리하며, 장착 홀 위치의 ±0.05 mm와 같은 주요 형상은 별도로 관리합니다. 성형 형상은 금형 반복 정밀도 ±0.05 mm를 따르며, 홀 위치는 ±0.10 mm로 유지됩니다. 더 엄격한 등급은 추가 프레스 공정이 필요하므로, 금형 제작 이후가 아닌 이전에 결정하는 것이 좋습니다.
평탄도는 화강암 정반 위에서 20 °C 기준으로 100 mm 구간 0.15 mm 한계에 대해 검사하며, 핀 피치는 광학 방식으로 ±0.05 mm를 검증합니다. 성적서는 각 로트와 함께 발송됩니다.
로트 추적성은 코일에서 카톤까지 이어집니다. 히트 번호, 프레스 스트로크 범위, 검사 기록이 함께 유지되므로 현장 문제를 특정 생산 구간으로 역추적할 수 있습니다.
평탄도는 주철이 아닌 화강암 위에서 측정합니다. 200 x 100 x 80 mm에서 100 mm 구간 0.15 mm는 랩핑되지 않은 정반에서는 다르게 읽히기 때문입니다. 기록에는 두 측정값이 모두 유지됩니다.
기술 자료: 도면에서 스프링 지정 방법: GD&T 및 중요 치수
성형 후 0.8 mm 핀 끝의 버 및 균열을 검사합니다. 타발 성형은 도면 치수를 변화시키지 않고도 루트를 갈라놓을 수 있기 때문입니다. 버 한계는 부품별로 설정됩니다.
스위치모드 전원공급장치 프로그램이 이 형상이 존재하는 이유입니다. 인클로저 높이를 늘릴 수 없는 경우, 핀 밀도가 유일한 변수이며, 0.8 mm 소재로 2.5 mm 피치가 알루미늄의 실용적 한계입니다.
추천 자료: 콜릿 너트와 스패너가 ER 시스템에서 가장 과소평가된 부품인 이유는?
히트싱크 페이스트가 스위치모드 전원공급장치 물량으로 운영되는 경우, 부품 간 일관성이 현장 반품을 좌우합니다. 800,000개 생산 구간에서 ±0.05 mm는 열 곡선을 하나의 밴드 안에 유지합니다.
스위치모드 전원공급장치의 패키징 및 진동 규정은 일체형 구조를 요구합니다. 타발 성형 히트싱크 페이스트는 크리프가 발생할 접착제가 없으며, 이는 2피스 쿨러의 일반적인 고장 모드입니다.
스테인리스 강 스트립 스탬핑: 내식성 부품을 위한 301, 304, 430 와 비교해 보세요.
스위치모드 전원공급장치를 설계하는 엔지니어는 열 데이터보다 평탄도를 먼저 요구합니다. 스위치모드 전원공급장치 조립이 자동화되어 있어 평탄하지 않은 베이스는 라인을 정지시키기 때문입니다.

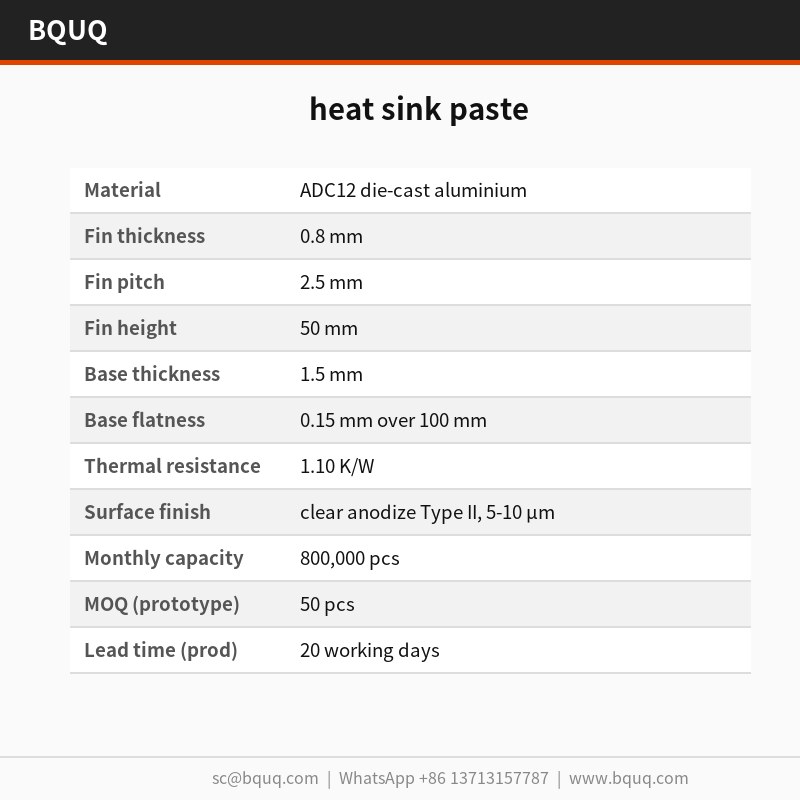

| 항목 | 값 / 범위 |
|---|---|
| 소재 | ADC12 다이캐스트 알루미늄 |
| 핀 두께 | 0.8 mm |

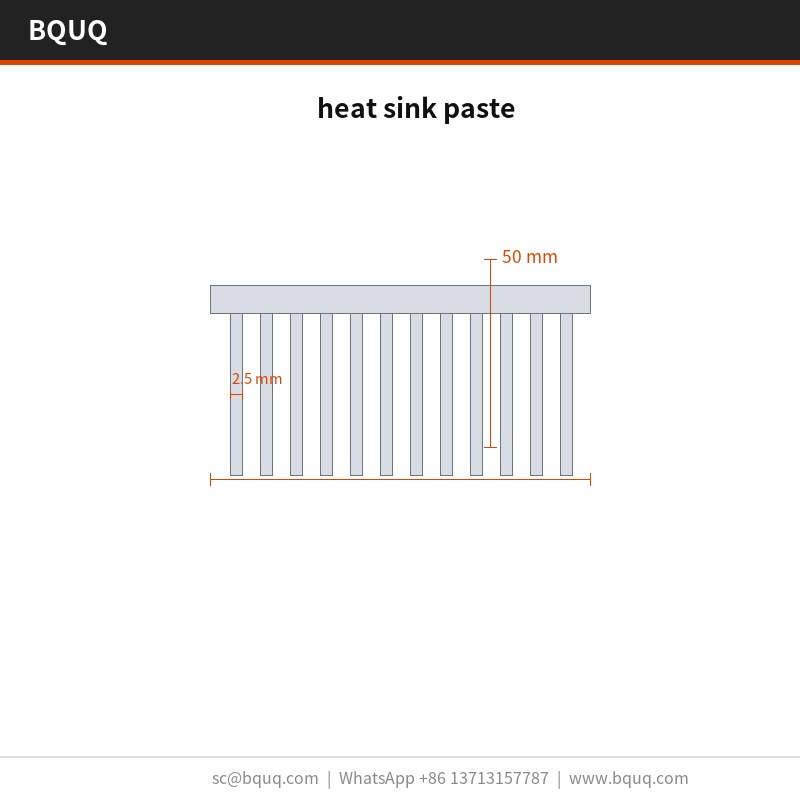

| 핀 피치 | 2.5 mm |
