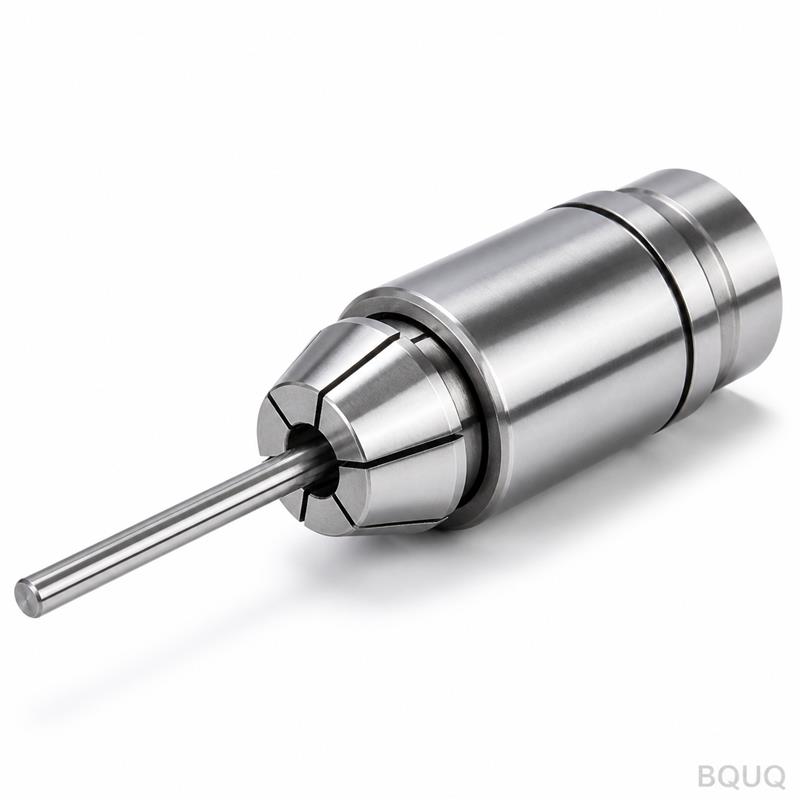

맞춤형 CNC 콜릿 척 30형 자동 선반 환봉 소재
개요귀하의 30형 콜릿은 도면에서 시작됩니다. 당사는 고체 강철 또는 합금 봉재에서 이를 가공한 후, 슬롯을 절단하고 보어를 연삭합니다. 모든 유닛은 출하 전에 귀하의 도면과 대조하여 검사됩니다. 예외는 없습니다.당사는 중국 둥관에 위치한 정밀 가공 공장인 BQUQ입니다. 당사는 20년 동안 CNC 라인을 운영해 왔습니다. 콜릿은 당사의 부가 제품이 아니라
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
귀하의 30형 콜릿은 도면에서 시작됩니다. 당사는 고체 강철 또는 합금 봉재에서 이를 가공한 후, 슬롯을 절단하고 보어를 연삭합니다. 모든 유닛은 출하 전에 귀하의 도면과 대조하여 검사됩니다. 예외는 없습니다.
당사는 중국 둥관에 위치한 정밀 가공 공장인 BQUQ입니다. 당사는 20년 동안 CNC 라인을 운영해 왔습니다. 콜릿은 당사의 부가 제품이 아니라 일상적인 작업입니다.
공차: 보어 및 테이퍼 ±0.005 mm
리드 타임: 프로토타입 7-10일, 양산 15일
MOQ: 최소 주문 수량 없음. 1개도 가능합니다.
재질: 20CrMnTi, 65Mn 또는 9SiCr, HRC 58-62로 침탄 경화
사양
파라미터
값
유형
30형 콜릿(자동 선반)
봉재 소재 용량
Ø3 mm – Ø30 mm 환봉
보어 공차
H5 (+0.008 / 0)
테이퍼 각도
30° 포함, 연삭 가공
동심도
≤0.005 mm TIR
표면 조도
보어 Ra 0.4, 외경 Ra 0.8
경도
58-62 HRC, 침탄 경화
슬롯
3슬롯 또는 6슬롯, EDM 절단
재질 옵션
20CrMnTi, 65Mn, 9SiCr 또는 4140
공정
CNC 선삭, 내경 연삭, EDM 슬롯팅
검사
100% 치수 검사, 보어 게이지 + CMM
배치 크기
1 ~ 10,000개
포장
방청유 처리, 개별 폼 포장, 수출용 카톤
당사는 블랭크 가공에 CNC 선반을 사용하고, 보어와 테이퍼는 지그 연삭을 사용합니다. 슬롯은 버(burr)를 방지하기 위해 와이어 EDM으로 절단합니다. 경화는 진공로에서 수행하여 변형을 0.01 mm 이하로 유지합니다.
바이어들이 도면을 보내는 세 가지 이유
1. 배치 추적 가능 품질. 각 재질 열(heat)에는 고유한 로트 번호가 부여됩니다. 당사는 모든 배치에 대해 경도 곡선과 최종 연삭 치수를 기록합니다. 불량 부품을 원자재 봉재까지 추적해야 하는 경우, 당사는 해당 기록을 제시할 수 있습니다.
2. 배치별 검사 보고서. 모든 출하 시 치수 보고서가 제공됩니다. 보어 크기, 테이퍼 각도, 동심도 및 경도가 명시됩니다. 요청 시 CMM 프로브 포인트 사진도 포함됩니다. 이는 일반적인 인증서가 아니라 귀하의 실제 부품 데이터입니다.
3. CNC + 스탬핑 + 스프링 + 방열판을 위한 단일 공장. 콜릿만 필요한 부품은 아닙니다. 많은 바이어들이 콜릿, 스프링 리테이너, 스탬핑 하우징, 스핀들 모터용 방열판 등 전체 어셈블리를 보내옵니다. 당사는 이 네 가지를 모두 한 공장에서 제조합니다. 즉, 구매 주문 1건, 품질 시스템 1개, 운임 청구서 1장이면 됩니다.
이러한 부품이 사용되는 분야
30형 콜릿은 대량 선삭 가공의 핵심 부품입니다. 다음 분야에서 찾아볼 수 있습니다:
스위스형 및 자동 선반 – 의료용 나사 블랭크 및 치과용 임플란트 부품. 보어는 Ø5 mm 티타늄 봉재를 8,000 RPM에서 채터링 없이 고정합니다.
2차 가공용 공압 콜릿 척 – 작업자가 사전 가공된 핀 또는 샤프트를 콜릿에 장착하여 단면 가공 또는 크로스 드릴링을 수행합니다.
멀티 스테이션 회전 테이블의 인덱싱 스핀들 – 밀링 헤드가 플랫 또는 슬롯을 절단하는 동안 콜릿이 환봉 소재를 고정합니다.
품질 실험실의 테스트 픽스처 – CMM 교정용 게이지 핀 또는 마스터 볼을 고정하기 위한 맞춤형 보어 크기를 제작합니다.
PCB 드릴링용 고속 스핀들 어댑터 – 30형 테이퍼는 표준 스핀들 노즈에 맞으며, 경화된 보어는 유리 섬유 분진으로 인한 마모를 견딥니다.
모든 경우에 콜릿은 수천 회의 사이클 동안 수 미크론 이내의 반복 정밀도를 유지해야 합니다. 이것이 당사가 테이퍼와 보어를 별도의 공정이 아닌 동일한 셋업에서 연삭하는 이유입니다.
주문 전 바이어들의 주요 질문
Q: MOQ는 얼마인가요?
A: MOQ가 없습니다. 동일한 단가 구조로 프로토타입 1개 또는 10,000개를 제작합니다. 프로토타입은 셋업 비용 때문에 개당 단가가 약간 높지만, 최소 주문 수수료는 없습니다.
Q: 공차와 품질을 어떻게 보장하나요?
A: 보어를 H5 등급으로 연삭하고 에어 게이지로 100% 전수 검사합니다. 테이퍼 각도는 사인 바와 다이얼 인디케이터로 검증합니다. 모든 배치는 치수 보고서와 함께 출하됩니다. 규격을 벗어난 부품이 있는 경우 운임을 포함한 모든 비용을 당사가 부담하여 교체해 드립니다.
Q: 리드 타임은 어떻게 되나요?
A: 도면 승인 후 프로토타입은 7-10일입니다. 500개 이상의 양산은 15일이 소요됩니다. 긴급 주문의 경우 20% 할증료로 72시간 내에 단일 부품을 긴급 제작할 수 있습니다.
Q: 재질 인증서를 제공하나요?
A: 제공합니다. 원자재 봉재의 밀 인증서, 열처리 보고서, 필요한 경우 RoHS/REACH 선언서를 제공합니다. 모든 문서는 영어로 작성되며 당사 QC 관리자의 날인이 찍혀 있습니다.
도면을 보내주세요
중국 공급업체가 귀하의 공차를 유지할 수 있을지 망설이지 마십시오. 당사는 이를 입증할 수 있는 기계, 게이지 및 기록을 보유하고 있습니다.
2D 또는 3D 도면을 sc@bquq.com으로 이메일로 보내주십시오. 봉재 직경, 요구 보어 크기 및 경도 사양을 포함해 주십시오. 당사는 모호한 견적이 아닌 확정 견적을 12시간 이내에 회신해 드립니다.
전화 상담을 원하시나요? +86 13713157787로 WhatsApp 문의를 보내주십시오. 영어로 응답하며, 당사 엔지니어는 중국 업무 시간(GMT+8) 동안 상담 가능합니다.
귀하의 맞춤형 CNC 콜릿 척은 중국에서 제조되지만 귀하의 도면에 정확히 맞춰 제작됩니다. 지금 도면을 보내주십시오.
