개요고객의 도면이 부품을 정의하고, 당사가 이를 제작합니다. 모든 맞춤 CNC 콜릿 척은 고객의 정확한 형상대로 가공된 후, 출하 전에 자체 CMM으로 검증됩니다. 당사는 측정되지 않은 부품을 출하하지 않습니다.공차: 주요 직경 기준 ±0.005 mm표면 조도: Ra 0.2 µm 미러 폴리시리드 타임: 프로토타입 기준 7–12 영업일최소 주문 수량 없음 –
고객의 도면이 부품을 정의하고, 당사가 이를 제작합니다. 모든 맞춤 CNC 콜릿 척은 고객의 정확한 형상대로 가공된 후, 출하 전에 자체 CMM으로 검증됩니다. 당사는 측정되지 않은 부품을 출하하지 않습니다.
이 제품은 36형 자동 선반용 콜릿 척입니다. 표준 36 mm 스핀들 보어에 맞습니다. 당사는 테이퍼, 슬롯, 나사를 고객 사양에 맞게 가공합니다. 파지 표면을 미러 폴리시로 연마하여 봉재에 자국이 남지 않도록 합니다.
| 파라미터 | 값 |
|---|---|
| 자재 옵션 | 20CrMnTi, 40Cr, 9Cr18, SUS440C, S136 |
| 경도 | 58–62 HRC (침탄 경화) 또는 48–52 HRC (균일 경화) |
| 가공 공정 | CNC 선삭, CNC 밀링, 슬롯용 와이어 방전 가공 |
| 테이퍼 정밀도 | ISO 1947 기준 AT3 이상 |
| 동심도 | ≤ 0.005 mm TIR |
| 표면 조도 | 파지 표면 Ra 0.2 µm, 기타 표면 Ra 0.4 µm |
| 슬롯 폭 공차 | ±0.01 mm |
| 나사 등급 | 내경 6H, 외경 6g |
| 열처리 | 진공 경화 + 심냉 처리(선택 사항) |
| 검사 | 100% 치수 검사, 배치별 CMM 보고서 |
| 배치 크기 | 1 ~ 10,000개 |
| 리드 타임 | 샘플 7일, 양산 15일 |
당사는 라이브 툴링이 장착된 CNC 선반으로 본체를 가공합니다. 와이어 방전 가공으로 버(burr) 없이 슬롯을 절단합니다. 그런 다음 테이퍼를 래핑하고 보어를 연마합니다. 모든 척에는 일련번호가 부여되며, 열처리 배치까지 추적할 수 있습니다.
1. 배치 추적 가능한 품질. 각 열처리 로트에는 번호가 부여됩니다. 각 가공 배치에는 자체 검사 기록이 생성됩니다. 생산 과정에서 문제가 발생하면 해당 일련번호의 정확한 공정 데이터를 확인할 수 있습니다. 추측이 필요 없습니다.
2. 배치별 검사 보고서. 모든 출하 시 치수 보고서가 제공됩니다. 테이퍼 각도, 동심도, 슬롯 폭, 경도 등 모든 중요 형상이 기재되어 있으며, 당사 QC 부서가 서명합니다. 제3자 검사가 필요하시면 실비로 알선해 드립니다.
3. CNC 가공 + 스탬핑 + 스프링 + 방열판을 한 공장에서. 도면 패키지 하나만 보내시면 됩니다. 콜릿 척, 스프링 콜릿, 스탬핑 와셔, 스핀들 드라이브용 방열판까지 모두 처리합니다. 구매 주문 1건, 물류 1곳, 품질 시스템 1개. 중간 유통업자 없이 엔지니어가 원하는 방식의 정밀 제조입니다.
36형 스핀들을 사용하신다면, 이 척으로 마모되었거나 동심도가 불량한 기존 유닛을 교체할 수 있습니다. 기존 치수에 맞춰 제작하거나, 부품 도면을 기반으로 새로운 프로파일을 설계할 수 있습니다.
Q: 최소 주문 수량(MOQ)이 어떻게 되나요? MOQ가 없습니다. 샘플 검증용으로 1개도 가공합니다. 양산은 50개부터 시작합니다. 1개든 10,000개든 동일한 단가가 적용됩니다.
Q: 공차와 품질을 어떻게 보증하나요? 당사는 교정된 CMM으로 최종 검사를 수행합니다. 모든 중요 치수를 측정하고 기록하며, 보고서는 출하 시 포함됩니다. 규격을 벗어난 치수가 있을 경우 무상으로 재가공 또는 교체해 드립니다.
Q: 리드 타임은 어떻게 되나요? 표준 리드 타임은 샘플 기준 7영업일, 양산 기준 15영업일입니다. 긴급 주문의 경우 샘플 기준 5일로 단축 가능하며, 10% 할증료가 적용됩니다.
Q: 자재 인증서를 제공하나요? 예. 모든 배치에는 원자재 밀 인증서가 포함됩니다. 열처리 인증서, 경도 시험 보고서, RoHS/REACH 선언서가 필요하시면 출하 시 함께 제공합니다.
2D 또는 3D 파일을 sc@bquq.com으로 이메일을 보내주세요. 목표 수량과 요구 경도를 포함해 주시기 바랍니다. 12시간 이내에 확정 견적을 회신해 드립니다. 긴급 문의는 WhatsApp +86 13713157787로 연락 주시기 바랍니다.
당사는 중국 둥관에 위치한 20년 전통의 공장입니다. CNC 맞춤 콜릿 척, 스프링, 스탬핑, 방열판을 한 지붕 아래에서 제조합니다. 도면을 보내시고, 견적을 받으시고, 부품을 받으십시오.

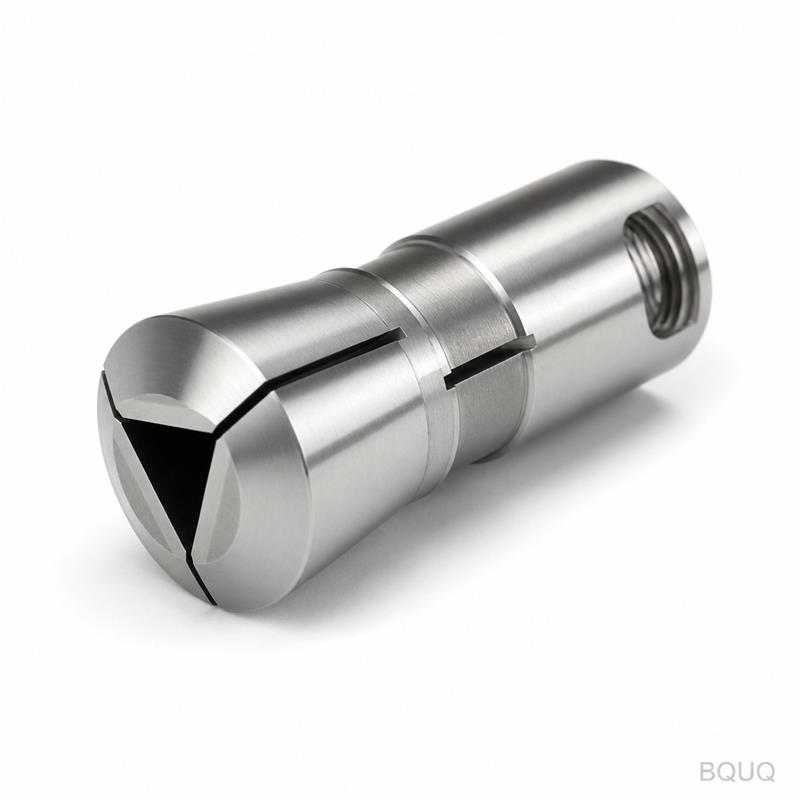

다른 부품을 찾고 계신가요? 동일한 둥관 공장에서 맞춤 CNC 콜릿 척 46형 삼각 보어 스프링 콜릿 | BQUQ도 가공합니다.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6061/7075, SUS303/304/316, 45# 강, T2 구리, H59 황동, POM, PEEK, 나일론 |
| 공차 | ±0.005mm 표준, ±0.003mm 요청 시 |
| 기계 | 3/4/5축 CNC, 턴-밀, 스위스 선반 |
| 표면 처리 | 아노다이징, 니켈, 아연, 패시베이션, 샌드블라스트, 폴리싱 |
| 크기 범위 | 최대 400 x 300 x 200 mm |
| 프로토타입 | 72시간, 샘플 최소 주문 수량 없음 |
| 검사 | 배치별 전체 보고서, CMM 데이터 요청 시 제공 |
