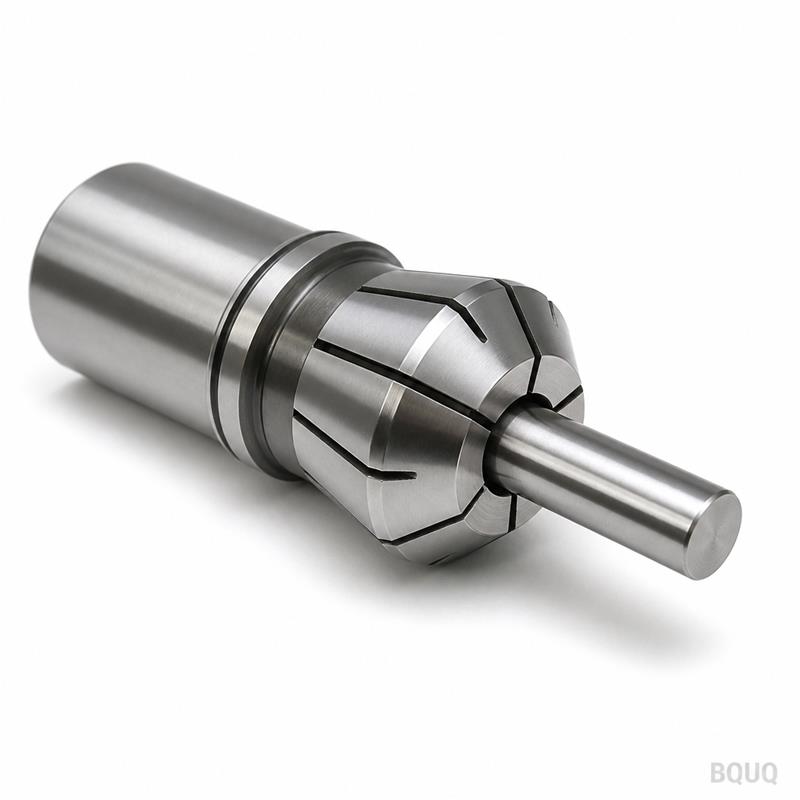

이 제품은 최대 28 mm 직경의 환봉 소재를 파지하도록 설계된 CNC 가공 자동선반 28형 콜릿입니다. 0.005 mm TIR 런아웃과 58–60 HRC 경도를 제공하며, 둥관 공장에서 표준 리드타임 7일을 보장합니다. 보어 공차를 ±0.003 mm로 유지하는 정밀 가공을 통해 스위스형 또는 슬라이딩 헤드 선반에서 채터링이나 소재 미끄러짐 없이 작동합니다
견적 받기
-
한국어
- sc@bquq.com
이 제품은 최대 28 mm 직경의 환봉 소재를 파지하도록 설계된 CNC 가공 자동선반 28형 콜릿입니다. 0.005 mm TIR 런아웃과 58–60 HRC 경도를 제공하며, 둥관 공장에서 표준 리드타임 7일을 보장합니다. 보어 공차를 ±0.003 mm로 유지하는 정밀 가공을 통해 스위스형 또는 슬라이딩 헤드 선반에서 채터링이나 소재 미끄러짐 없이 작동합니다
이 제품은 최대 28 mm 직경의 환봉 소재를 파지하도록 설계된 CNC 가공 자동선반 28형 콜릿입니다. 0.005 mm TIR 런아웃과 58–60 HRC 경도를 제공하며, 둥관 공장에서 표준 리드타임 7일을 보장합니다. 보어 공차를 ±0.003 mm로 유지하는 정밀 가공을 통해 스위스형 또는 슬라이딩 헤드 선반에서 채터링이나 소재 미끄러짐 없이 작동합니다.
28형 콜릿은 헥스 콜릿이 아닙니다. CNC 선삭 후 와이어 EDM으로 절단된 3개 또는 6개의 세로 슬롯을 사용합니다. 이는 드로 튜브가 콜릿을 당길 때 균일한 반경 방향 수축을 만들어냅니다. 슬롯 폭은 0.8 mm이며, 슬롯 루트에는 응력 균열을 방지하기 위해 0.2 mm 반경이 적용됩니다. 3 mm에서 28 mm까지의 환봉 소재는 보어 길이의 80% 이상에서 파지되어 고속 선삭 중 진동을 줄입니다. 보어는 PCD 인서트로 한 번의 셋업에서 가공한 후 호닝으로 최종 치수를 맞춥니다. 이것이 생크뿐만 아니라 노즈에서도 0.005 mm 런아웃을 유지하는 이유입니다.
이 콜릿은 세 가지 재질 등급으로 제조됩니다. 표준은 20CrMnTi 침탄강으로, 0.8 mm 깊이에서 58–60 HRC로 표면경화 처리됩니다. 부식성 절삭유용으로는 17-4PH 스테인리스강을 44–48 HRC로 시효경화 처리하여 제공합니다. 고마모 애플리케이션용으로는 M2 고속도강을 63–65 HRC로 경화 처리합니다. 모든 재질은 탈탄을 방지하기 위해 진공 열처리됩니다. 경화 후 OD와 보어를 단일 척킹으로 연삭합니다. 이를 통해 경화 케이스가 파지 표면과 동심을 유지합니다. 반복적인 클램핑 사이클에서 콜릿이 취성 파괴되지 않도록 전체 경화 처리는 사용하지 않습니다.
28형 콜릿은 1 mm 단위로 환봉 소재를 수용하지만, 3 mm에서 28 mm 사이의 모든 직경으로 맞춤 보어를 가공할 수 있습니다. 표준 보어는 공칭 소재 크기 대비 0.05 mm의 여유를 갖습니다. 슬롯 깊이는 콜릿 벽 두께의 85%입니다. 이 비율은 파지력을 잃지 않으면서 0.2 mm 수축 범위에 충분한 유연성을 제공합니다. 각 콜릿은 0.01 mm 언더사이즈 및 0.01 mm 오버사이즈의 경화 게이지 핀으로 테스트합니다. 핀이 삽입되지 않거나 콜릿이 0.005 mm 이내로 복귀하지 않으면 불합격 처리합니다. 장기 생산의 경우, 재호닝이 필요하기 전 수축 범위가 0.2 mm에 불과하므로 예비 콜릿 세트를 주문하는 것이 좋습니다.
모든 콜릿은 배치 샘플링이 아닌 전수 검사됩니다. 0.5 µm 분해능 프로브를 갖춘 3차원 측정기(CMM)를 사용합니다. 보어 직경은 세 깊이에서, 런아웃은 노즈와 20 mm 후방에서, 슬롯 폭을 확인합니다. 표면 조도는 프로파일로미터로 측정하며, 보어는 Ra 0.4 µm, OD는 Ra 0.8 µm를 목표로 합니다. 경도는 생크가 아닌 노즈 면에서 로크웰 경도계로 검증합니다. 또한 기능 테스트를 수행합니다: 각 콜릿을 28형 홀더에 장착하고 20 mm 연삭 바에 클램핑한 후 3000 RPM에서 30초간 작동합니다. 진동이 1.5 µm를 초과하면 불합격 처리합니다. CMM 보고서 사진은 출하 이메일에 포함됩니다.
MOQ는 없습니다. 콜릿 1개 또는 100개를 주문할 수 있습니다. 28형 콜릿 블랭크를 세 가지 재질과 네 가지 보어 크기(10, 16, 20, 25 mm)로 재고 보유하고 있습니다. 표준 사이즈의 리드타임은 도면 승인 후 7일입니다. 맞춤 보어의 경우 와이어 EDM 및 호닝에 3일이 추가됩니다. 블랭크가 재고에 있는 경우 긴급 주문에 대한 추가 비용은 없습니다. 둥관에서 대부분의 미국 또는 EU 공항까지 항공 운송은 5~7일이 소요됩니다. 20 mm 보어 콜릿의 단위 중량은 0.45 kg이므로 운송 비용이 낮습니다. 견적 시 일반적인 범위가 아닌 정확한 리드타임을 확인해 드립니다.
세 가지 표면 옵션을 제공합니다. 표준은 Ra 0.4 µm의 일반 연삭 보어입니다. 고이송 애플리케이션용으로는 보어에 0.1 mm 깊이의 미세 널링 패턴을 추가하여 파지력을 20% 향상시키지만 소재에 자국이 남습니다. 스테인리스 또는 티타늄 바용으로는 보어에 TiN 코팅을 적용하여 갤링을 줄이고 소재에 스코어링 없이 클램핑력을 15% 높일 수 있습니다. 크롬 도금은 높은 사이클 수에서 박리되므로 권장하지 않습니다. OD 생크는 항상 ISO H6 공차로 연삭됩니다. 특수 코팅을 지정할 수 있지만, 소재에 필요한지 여부를 조언해 드리겠습니다. 당사의 CNC 절삭 공구 선정 가이드에서 바 소재에 적합한 코팅을 확인할 수 있습니다.
| 사양 | 값 |
|---|---|
| 재질 (표준) | 20CrMnTi 침탄강 |
| 재질 (선택) | 17-4PH 스테인리스 / M2 HSS |
| 경도 | 58–60 HRC (침탄), 44–48 HRC (17-4PH), 63–65 HRC (M2) |
| 보어 직경 범위 | 3 mm – 28 mm (주문별 맞춤) |
| 런아웃 TIR | 노즈 기준 0.005 mm |
| 보어 공차 | ±0.003 mm |
| 표면 조도 (보어) | Ra 0.4 µm (연삭), Ra 0.2 µm (호닝 선택) |
| 슬롯 폭 | 0.8 mm ± 0.05 mm |
| 슬롯 깊이 | 벽 두께의 85% |
| 수축 범위 | 0.2 mm |
| 리드타임 (표준 보어) | 7일 |
| 리드타임 (맞춤 보어) | 10일 |
| MOQ | 없음 (1개 주문 가능) |
| 원산지 | 중국 제조, 둥관 공장 |
32 mm 직경의 바를 톱으로 80 mm 길이로 절단하는 것부터 시작합니다. OD를 28 mm H6로 선삭한 후 보어를 드릴링 및 리밍하여 최종 치수에서 0.1 mm 이내로 가공합니다. 열처리 후 OD와 보어를 최종 치수로 연삭합니다. 슬롯은 와이어 EDM으로 절단되며, 열영향부 없이 0.8 mm 커프를 생성합니다. EDM 후 세라믹 브러시로 슬롯 모서리를 디버링합니다. 마지막 단계는 150°C에서 2시간 동안 응력 완화 사이클을 적용하여 형상을 안정화하는 것입니다. 버가 런아웃 사양을 초과할 수 있으므로 선반으로 슬롯을 절단하지 않습니다. 공차가 부품에 미치는 영향에 대한 자세한 내용은 CNC 가공 공차 가이드를 참조하십시오.
MOQ가 없습니다 – 단일 개체 주문도 가능하며, 블랭크를 재고로 보유하고 있어 1개 또는 50개 주문 시 단가가 동일합니다.
네, 3 mm에서 28 mm 사이의 모든 보어를 0.01 mm 단위로 가공할 수 있으며, 와이어 EDM 및 호닝에 3일의 리드타임이 추가됩니다.
CMM으로 두 지점에서 런아웃을 측정하고, 노즈 면에서 로크웰 경도계로 경도를 테스트하며, 연삭 바로 3000 RPM 기능 테스트를 수행합니다.
표준 보어 7일, 맞춤 보어 10일, 운송 시간 추가; 견적 시 범위가 아닌 정확한 날짜를 확인해 드립니다.
도면 또는 바 직경을 보내시면 12시간 이내에 확정 견적을 제공합니다. 이메일 sc@bquq.com 또는 WhatsApp +86 13713157787로 문의하십시오. 정확한 가격, 리드타임 및 CMM 검사 계획으로 답변드리겠습니다. MOQ 없음, 중국 제조, 20년 정밀 가공 경험.
