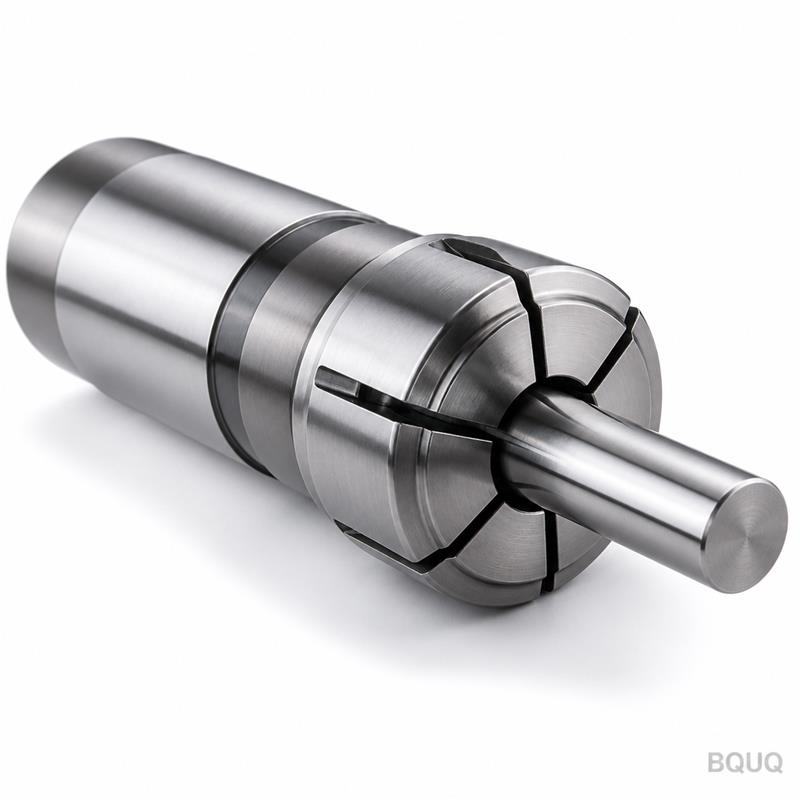

맞춤 CNC 콜릿 척 40타입 자동선반 부품 (중국 제조)
시작고객님의 도면이 검증된 부품이 됩니다. 당사는 40타입 콜릿을 고객님의 정확한 치수로 가공한 후, 출하 전에 모든 중요 형상을 점검합니다. 스핀들에서 예상치 못한 문제는 발생하지 않습니다.공차: 보어 및 테이퍼 ±0.005 mm리드타임: 도면 승인 후 7~12영업일최소 주문 수량 없음: 1개든 1,000개든 동일한 공정재질: 20CrMnTi 또는 40C
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
고객님의 도면이 검증된 부품이 됩니다. 당사는 40타입 콜릿을 고객님의 정확한 치수로 가공한 후, 출하 전에 모든 중요 형상을 점검합니다. 스핀들에서 예상치 못한 문제는 발생하지 않습니다.
공차: 보어 및 테이퍼 ±0.005 mm
리드타임: 도면 승인 후 7~12영업일
최소 주문 수량 없음: 1개든 1,000개든 동일한 공정
재질: 20CrMnTi 또는 40Cr, 58–62 HRC 경화 처리
중국 제조, 전체 검사 보고서 포함 전 세계 배송
이 제품은 재고 품목이 아닌 정밀 가공 부품입니다. 당사는 각 콜릿을 고객님의 도면에 맞게 절단, 열처리, 연삭, 검증합니다. 자동선반 또는 스위스형 선반에 바로 장착 가능한 교체 부품을 제공합니다.
사양
파라미터
값
타입
40타입 콜릿 (DIN 6343 또는 맞춤 프로파일)
환봉 범위
Ø3 mm ~ Ø40 mm 환봉
재질 옵션
20CrMnTi, 40Cr, 65Mn 또는 고객 사양
경도
58–62 HRC (침탄 또는 고주파 경화)
보어 공차
±0.005 mm
테이퍼 각도
30° 또는 45°, 도면 기준
표면 조도
보어 Ra 0.4 µm, 테이퍼 Ra 0.8 µm
동심도
≤0.01 mm TIR
키홈/슬롯 폭
±0.02 mm
공정
CNC 선삭, 밀링, 연삭, 열처리
검사
100% 치수 검사, 배치별 CMM 보고서
배치 크기
1 ~ 10,000개
리드타임
프로토타입 7일, 양산 12일
당사는 보어와 테이퍼 가공에 CNC 선반과 정밀 지그 그라인더를 사용합니다. 열처리는 진공로에서 자체 수행하므로 배치 전체에 걸쳐 경도가 일정합니다. 각 콜릿에는 추적성을 위한 일련번호가 부여됩니다.
바이어들이 도면을 보내는 세 가지 이유
1. 배치 추적 가능한 품질.
모든 콜릿에는 고유 번호가 부여됩니다. 재질 히트 번호, 열처리 사이클, 최종 치수를 기록합니다. 생산 중 문제가 발생하면 정확한 배치와 공정 단계까지 추적할 수 있습니다. 추측은 필요 없습니다.
2. 배치별 검사 보고서.
모든 출하 시 치수 보고서를 제공합니다. 각 콜릿 또는 배치별 샘플에 대한 보어 크기, 테이퍼 각도, 동심도, 경도가 기재되어 있습니다. 이 보고서는 당사 QC 엔지니어가 서명하며 고객님의 도면 공차와 일치합니다. 고객사의 QA 기록과 함께 보관하실 수 있습니다.
3. 여러 라인을 위한 단일 공장.
당사는 CNC 가공, 금속 스탬핑, 스프링, 방열판을 한 공장에서 운영합니다. 콜릿 어셈블리에 스탬핑 리테이너, 스프링 푸셔, 또는 스핀들 모터용 방열판이 필요한 경우 동일한 공장에서 제작합니다. 공급업체 수 감소, 리드타임 단축, 단일 책임 주체 확보.
이 부품이 사용되는 분야
40타입 콜릿은 자동선반과 CNC 터닝 센터에서 핵심 역할을 하는 부품입니다. 가공 중 환봉 소재를 파지하고, 다음 이송 사이클을 위해 해제합니다. 주요 적용 분야:
스위스형 선반: 의료용 가이드와이어, 시계 핀, 커넥터 핀과 같은 길고 가는 부품용. 콜릿이 최소 런아웃으로 환봉을 고정합니다.
다중 스핀들 자동선반: 패스너, 부싱, 밸브 부품과 같은 대량 생산 부품용. 40타입 콜릿은 걸림 없이 연속 바 이송을 처리합니다.
CNC 터닝 센터: 사전 가공된 환봉 소재의 2차 가공용. 콜릿은 정삭 패스에 반복적인 클램핑력을 제공합니다.
냉간 단조기: 헤딩 다이 전 단계에서 와이어 또는 봉재 이송용 콜릿으로 사용. 경화 처리된 콜릿은 연마성 와이어 표면의 마모에 강합니다.
자동차 연료 시스템: 동심도가 중요한 인젝터 바디와 펌프 플런저 가공용.
고객님의 기계가 40타입 콜릿을 사용한다면 기존 홀더에 맞게 테이퍼, 나사산, 보어를 맞춰드릴 수 있습니다.
주문 전 바이어들의 주요 질문
Q: 최소 주문 수량이 어떻게 되나요?
A: 최소 주문 수량이 없습니다. 피팅 테스트용 프로토타입 1개를 제작한 후 양산으로 확대합니다. 개당 단가는 50개, 100개, 500개 기준으로 낮아지지만 셋업 품질은 동일합니다.
Q: 공차와 품질은 어떻게 보증하나요?
A: 보어와 테이퍼 측정에 CMM과 에어 게이지를 사용합니다. 각 콜릿은 동심도와 경도를 검사합니다. 검사 보고서는 출하 시 포함됩니다. 규격을 벗어난 부품이 있으면 무상으로 교체해 드립니다.
Q: 맞춤 콜릿의 리드타임은 어떻게 되나요?
A: 프로토타입(1~5개)은 7영업일이 소요됩니다. 양산(50개 이상)은 샘플 승인 후 10~12영업일이 소요됩니다. 긴급 주문은 소액의 추가 비용으로 5일까지 단축 가능합니다.
Q: 재질 인증서를 제공하나요?
A: 네. 원자재 밀 인증서, 열처리 보고서, 전체 치수 검사 보고서를 제공합니다. 모든 문서는 영어로 제공되며 필요 시 공증도 가능합니다.
도면 보내기
PDF 또는 STEP 파일을 sc@bquq.com으로 보내주시고 목표 수량과 선호 재질을 기재해 주세요. 12시간 이내에 단가, 금형 비용(해당 시), 납기일을 포함한 확정 견적을 회신해 드립니다.
채팅을 선호하시나요? WhatsApp +86 13713157787 — 중국 시간(UTC+8) 기준 1영업시간 이내에 답변해 드립니다.
맞춤 CNC 콜릿 척, 중국 제조, 출하 전 검증 완료. 최소 주문 수량 없음, 최소 배치 없음, 변명 없음. 지금 도면을 보내주세요.
