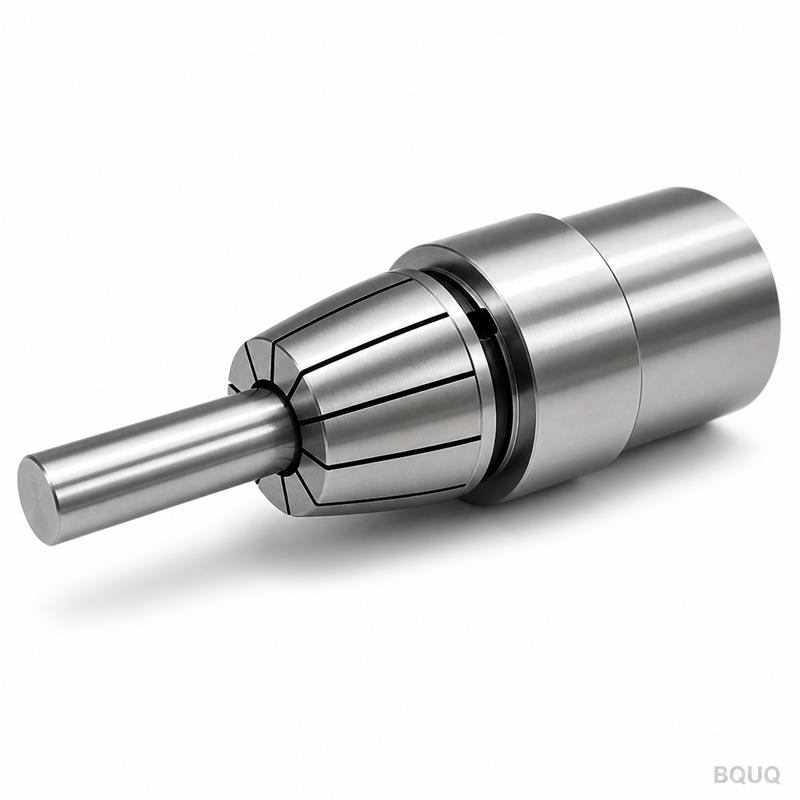

이 척의 차별점: 0.005mm TIR 런아웃, 58 HRC, 15일 리드타임 이 제품은 동심도가 절대적으로 요구되는 대량 생산 선삭 및 연삭 가공을 위해 설계된 CNC 가공 자동선반 동기화 콜릿 척입니다. 동기화 콜릿 메커니즘은 모든 세그먼트를 균일하게 닫아 원형 봉재와 전가공 부품을 총 지시 런아웃(TIR) 0.005mm 이하로 고정합니다. 부품 변형
이 제품은 동심도가 절대적으로 요구되는 대량 생산 선삭 및 연삭 가공을 위해 설계된 CNC 가공 자동선반 동기화 콜릿 척입니다. 동기화 콜릿 메커니즘은 모든 세그먼트를 균일하게 닫아 원형 봉재와 전가공 부품을 총 지시 런아웃(TIR) 0.005mm 이하로 고정합니다. 부품 변형 없이 반복적인 클램핑력을 얻을 수 있으며, 본체와 콜릿 시트를 한 번의 클램핑 셋업으로 가공하므로 다중 공급업체 조립품에서 발생하는 공차 누적을 피할 수 있습니다. 도면 승인부터 출하까지 일반적인 리드타임은 영업일 기준 15일이며, 표준 규격은 최소 주문 수량이 없습니다.
동관 시설에서의 정밀 제조는 모든 척 본체가 42CrMo 강재로 시작하여 58-60 HRC로 열처리된 후 테이퍼와 파지 표면이 Ra 0.4µm 표면 조도로 연삭됩니다. 이 조합은 시중에서 구매하는 수입 척으로는 따라올 수 없는 공구 수명과 부품 일관성을 제공합니다.
표준 콜릿 척은 단일 테이퍼 웨지에 의존하는데, 콜릿이 마모되거나 드로바가 불균일하게 당겨지면 공작물이 이동할 수 있습니다. 동기화 설계는 링 기어와 3개 또는 6개의 슬롯형 세그먼트를 사용하여 동일한 속도와 거리로 반경 방향으로 이동합니다. 각 세그먼트는 작동 슬리브의 회전당 동일한 양만큼 이동하므로 파지력 벡터가 스핀들 축에 완벽하게 중심을 유지합니다.
이는 박벽 부품을 가공하거나 육각 및 사각 봉재를 고정할 때 중요합니다. 불균일한 클램핑은 진동 자국과 진원도 불량을 만듭니다. 당사의 동기화 메커니즘은 25mm 직경 봉재에서 진원도를 0.003mm 이내로 유지하며, 포장 전 Marposs 게이지로 검증합니다. 콜릿 시트 각도는 DIN 6499 표준인 16도이며, 스핀들 노즈나 기존 드로튜브에 맞게 노즈 프로파일을 맞춤 제작할 수 있습니다.
당사는 강재 등급에 타협하지 않습니다. 척 본체는 42CrMo(AISI 4140)로 베이스는 28-32 HRC로 담금질 및 템퍼링하고, 파지 영역은 유도 경화로 58-60 HRC로 처리합니다. 이 이중 경도는 내충격성이 우수한 본체와 내마모성 파지 표면을 제공합니다. 콜릿 자체는 65Mn 스프링 강재로 제작되어 45-50 HRC로 경화된 후 슬롯을 레이저 절단하고 디버링하여 공작물에 버가 전달되는 것을 방지합니다.
부식 환경이나 스테인리스강 공작물 취급을 위해 본체 전체에 무전해 니켈 도금(두께 0.02mm) 옵션을 제공하며, 이는 테이퍼 정밀도에 영향을 미치지 않습니다. 당사는 완전한 사내 열처리 라인을 보유하고 있어 경화 및 템퍼링 사이클이 타임스탬프로 기록됩니다—공정을 생략할 수 있는 제3자에게 외주하지 않습니다. 외경과 테이퍼의 표면 조도는 Ra 0.4µm이며, 백플레이트 장착면은 Ra 0.2µm로 래핑됩니다.
모든 제품은 3단계 검사를 거칩니다. 첫째, 사인 바와 다이얼 인디케이터로 테이퍼 각도를 측정합니다—전체 테이퍼 길이에 걸쳐 ±0.002mm 이내여야 합니다. 둘째, 테스트 스핀들에 척을 조립하고 25mm 연삭 테스트 바로 노즈에서 TIR을 측정하며, 0.005mm를 초과하면 불합격 처리합니다. 셋째, 40bar 유압 작동 압력에서 로드 셀로 풀백력을 측정하여 지정된 클램핑력(일반적으로 25mm 콜릿의 경우 15-20kN)과 일치하는지 확인합니다.
또한 핀 게이지로 콜릿 슬롯 폭을 확인하여 힘을 받을 때 슬롯이 완전히 닫히지 않도록 합니다. 완전히 닫히면 영구 변형이 발생할 수 있습니다. 각 척에는 런아웃 값, 경도 시험 결과, 최종 게이지 판독 사진이 포함된 서명된 검사 보고서가 함께 출하됩니다. 전체 재료 인증서(EN 10204 3.1)가 필요한 경우 추가 비용 없이 제공됩니다.
| 파라미터 | 값 / 범위 |
|---|---|
| 콜릿 유형 | DIN 6499 ER16 / ER20 / ER25 / ER32 / ER40 |
| 본체 재질 | 42CrMo (AISI 4140), 유도 경화 |
| 콜릿 재질 | 65Mn 스프링 강재, 45-50 HRC |
| 본체 경도 | 58-60 HRC (파지 영역) |
| 런아웃 TIR (노즈 기준) | ≤ 0.005mm (0.0002") |
| 동심도 반복 정밀도 | ≤ 0.003mm (20회 클램핑 사이클 기준) |
| 표면 조도 (테이퍼 및 외경) | Ra 0.4µm |
| 파지 범위 (ER32) | 2.0 – 20.0mm |
| 최대 작동 압력 | 60 bar |
| 리드타임 (표준 규격) | 영업일 기준 15일 |
| 최소 주문 수량 | 표준 규격: 없음 (맞춤: 5개) |
맞춤 스핀들 노즈 장착(예: A2-4, A2-5 또는 나사식 노즈)의 경우 백플레이트를 조정하고 기존 드로튜브 나사산에 맞출 수 있습니다. 척 본체는 6000 RPM에서 G2.5로 밸런싱되어 대부분의 CNC 선반 및 자동선반 애플리케이션에 적합합니다. 특수 재료를 가공하는 경우 CNC 절삭 공구 선정 가이드를 참조하여 이 척에 적합한 공구를 선택하십시오.
표준 ER 콜릿 규격(ER16-ER40)은 최소 주문 수량이 없습니다. 맞춤 스핀들 노즈 또는 비표준 보어는 5개가 필요합니다.
네, 선반의 스핀들 노즈와 액추에이터 로드에 맞게 백플레이트와 드로튜브 나사산을 가공하며, 나사 피치 공차는 ±0.02mm입니다.
연삭 테스트 바로 Marposs 게이지를 사용하며, 서명된 검사 보고서가 모든 출하물에 포함됩니다. 0.005mm TIR을 초과하는 제품은 불합격 처리합니다.
표준 규격 재주문은 영업일 기준 10일 내 출하되며, 첫 맞춤 주문은 도면 승인을 포함하여 영업일 기준 15일이 소요됩니다.
많은 소위 콜릿 척 공급업체는 주조 본체와 시판 콜릿을 구매하여 가공 없이 조립만 합니다. 당사 공장은 CNC 선삭, 밀링, 열처리, 연삭, 조립의 전체 공정을 한 공장에서 수행합니다. 즉, 테이퍼 각도, 슬롯 형상, 열처리 곡선을 모두 당사가 관리합니다. 경도나 슬롯 폭이 다를 수 있는 제3자 콜릿에 의존하지 않습니다.
이러한 수직 통합은 리드타임도 단축합니다. 당사는 척 생산 전용 5축 연삭 센터 2대를 포함한 CNC 기계 40대를 보유하고 있습니다. 도면이 있으면 엔지니어가 제조 가능성을 검토하고 24시간 내에 DFM 보고서를 보내드립니다. 또한 스프링과 방열판도 사내에서 제작하므로 다른 정밀 부품의 공급업체 목록을 통합할 수 있습니다. 공차 기본 사항에 대해서는 CNC 가공 공차 가이드를 참조하여 당사가 이러한 수치를 어떻게 유지하는지 이해하십시오.
각 척은 방청지로 개별 포장되어 발포 라이닝 목재 상자에 넣고 건조제 봉지와 함께 밀봉됩니다. 10개 이상 주문 시 완충 베이스가 있는 합판 크레이트를 사용합니다. DHL, FedEx 또는 해상 운송(FOB Shenzhen)으로 배송합니다. 표준 수출 포장에는 검사 보고서, 재료 인증서(요청 시), PO 번호가 표시된 부품 번호 라벨이 포함됩니다.
당사는 지난 8년간 독일, 미국, 일본의 엔지니어링 회사에 제품을 공급해 왔으며, 치수 결함으로 인한 반품률은 0.5% 미만입니다. 입고 검사에서 불합격된 제품이 있으면 7일 이내에 교체하고 운송비를 부담합니다. 이것은 마케팅 문구가 아닌 당사의 보증입니다.
필요한 CNC 가공 자동선반 동기화 콜릿 척의 2D 도면 또는 3D 모델(STEP, IGES 또는 PDF)을 보내주십시오. 당사는 12시간 내에 단가, 공구 비용(해당 시), 납기일을 포함한 확정 견적으로 답변드립니다. 표준 ER 규격은 도면 없이 재고 자재로 즉시 견적이 가능합니다. 당사는 중국에서 제조하는 정밀 가공 업체이지만 현지 공급업체처럼 빠르고, 영어로 명확한 기술 커뮤니케이션을 제공합니다.
도면을 sc@bquq.com으로 이메일을 보내거나 WhatsApp +86 13713157787로 메시지를 보내주십시오. 표준 규격은 최소 주문 수량이 없으며, 맞춤 기능에 대한 DFM 의견을 24시간 내에 받아보실 수 있습니다. 동기화 콜릿 척이 어떤 느낌인지 직접 경험해 보십시오.
| 파라미터 | 능력 |
|---|---|
| 재질 | AL6061/7075, SUS303/304/316, 45# 강, T2 구리, H59 황동, POM, PEEK, 나일론 |
| 공차 | ±0.005mm 표준, ±0.003mm 요청 시 |
| 기계 | 3/4/5축 CNC, 턴-밀, 스위스 선반 |
| 표면 처리 | 아노다이징, 니켈, 아연, 패시베이션, 샌드블라스트, 폴리싱 |
| 크기 범위 | 최대 400 x 300 x 200 mm |
| 프로토타입 | 72시간, 샘플 최소 주문 수량 없음 |
| 검사 | 배치별 전체 보고서, CMM 데이터 요청 시 제공 |
