이 척이 한 줄로 하는 일: 최대 55mm 환봉 가공을 위한 무슬립 그립 이 제품은 CNC 가공 자동선반 55형 원형 보어 스프링 콜릿 척으로, 스위스형 또는 자동선반에서 고속 바 피딩 및 2차 가공을 위해 설계되었습니다. 3mm~55mm의 환봉 소재를 고정하며, 노즈 부분에서 보장된 런아웃 0.005mm TIR(총 지시 편차), 보어 표면 조도 Ra

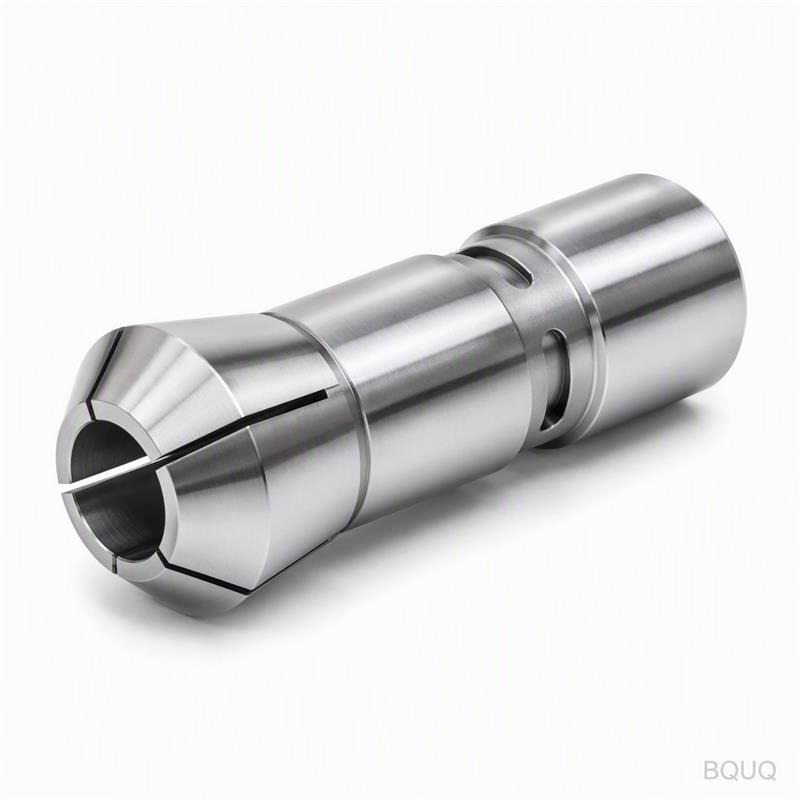

이 제품은 CNC 가공 자동선반 55형 원형 보어 스프링 콜릿 척으로, 스위스형 또는 자동선반에서 고속 바 피딩 및 2차 가공을 위해 설계되었습니다. 3mm~55mm의 환봉 소재를 고정하며, 노즈 부분에서 보장된 런아웃 0.005mm TIR(총 지시 편차), 보어 표면 조도 Ra 0.4µm를 제공합니다. 반복 클램핑 토크는 80~120N·m, 그립 표면 경도는 58~60 HRC, 맞춤 규격의 표준 리드타임은 15영업일입니다. 심(shim)이나 조정이 필요 없습니다—바를 삽입하고, 클램프하고, 절삭하기만 하면 됩니다.
세레이티드(톱니형) 콜릿은 박육 튜브를 압착하여 변형시키고 완성된 샤프트에 자국을 남깁니다. 당사의 원형 보어 설계는 클램핑력을 360도 전방위에 균일하게 분산시킵니다. 보어는 열처리 후 연삭되며, 열처리 전 연삭이 아니므로 변형이 제거됩니다. 벽 두께 1mm의 20mm 튜브의 경우, 클램핑 후 타원도가 0.01mm 미만으로 나타납니다. 이것이 정밀 가공 엔지니어들이 유압 피팅, 센서 하우징, 의료기기 부품에 이 척을 지정하는 이유입니다.
본체에는 20CrMnTi 합금강을, 콜릿 핑거에는 9SiCr을 사용합니다. 20CrMnTi는 0.8~1.2mm 깊이로 침탄 처리되어 표면 경도 58~60 HRC와 인성 있는 코어 경도 35~40 HRC를 제공합니다. 9SiCr 핑거는 내마모성을 위해 60~62 HRC로 담금질 및 템퍼링됩니다. 이 조합은 최대 6,000rpm의 고속 클램핑 사이클에서 척이 균열되는 것을 방지합니다. 스테인리스강 또는 인코넬 변형이 필요하시면 요청 시 가공 가능하지만, 리드타임은 20일로 연장됩니다.
콜릿에는 6개나 8개가 아닌 12개의 정밀 절단 슬롯이 있습니다. 슬롯이 많을수록 개별 핑거의 처짐이 줄어들고 동심도가 향상됩니다. 슬롯은 와이어컷팅 후 수작업 디버링과 모든 모서리를 0.05mm 반경으로 연삭합니다. 스프링 템퍼링은 420°C에서 2시간 동안 설정되어, 그립력을 잃지 않으면서 500,000회의 개폐 사이클 피로 수명을 제공합니다. 모든 배치를 출하 전 100,000사이클로 테스트하며, 조기 불량 발생 시 무상 교체해 드립니다.
다음은 전체 기계적 데이터 시트입니다. 모든 값은 22°C, 45% 습도에서 보정된 Mitutoyo CMM으로 측정되었습니다.
| 파라미터 | 값 |
|---|---|
| 콜릿 유형 | 55형 원형 보어 스프링 콜릿 |
| 클램핑 범위(환봉) | 3mm – 55mm |
| 본체 소재 | 20CrMnTi(침탄 처리) |
| 핑거 소재 | 9SiCr(담금질 처리) |
| 표면 경도 | 58–60 HRC(본체), 60–62 HRC(핑거) |
| 런아웃(노즈 TIR) | 최대 0.005mm |
| 보어 표면 조도 | Ra 0.4µm |
| 클램핑 토크 범위 | 80–120N·m |
| 최대 스핀들 속도 | 6,000rpm |
| 리드타임(표준) | 15영업일 |
| MOQ | MOQ 없음—단품 주문 가능 |
당사는 AQL 샘플링을 사용하지 않습니다. 모든 척은 5단계 검사를 거칩니다: (1) 노즈 경도 테스트, (2) 보어 게이지를 통한 보어 직경 측정, (3) 정밀 맨드릴에서 TIR 런아웃 측정, (4) 프로필로미터를 통한 표면 조도 측정, (5) 3,000rpm에서의 기능적 개폐 테스트. 최종 보고서는 출하 시 이메일로 발송됩니다. 위 표의 값을 초과하는 부품은 재작업이 아닌 폐기됩니다. 이것이 둥관 공장의 모든 정밀 가공에 적용되는 당사의 표준입니다.
MOQ가 없습니다—단일 맞춤 보어 척도 주문 가능하며, 도면에 따라 15영업일 내에 가공해 드립니다.
네, 보어를 육각, 사각 또는 키 홈 프로파일로 와이어컷팅할 수 있습니다. 다만 원형 보어 버전이 최상의 런아웃 사양을 제공합니다—형상 보어의 0.01mm TIR 대비 0.005mm TIR입니다.
각 척은 동일한 100% 검사 프로토콜을 거치며, 20CrMnTi 및 9SiCr 강재의 히트 번호가 포함된 소재 추적성 인증서를 제공합니다.
표준 55형 원형 보어 척 200개의 경우 20영업일 내에 출하됩니다. 맞춤 보어의 경우 툴링 셋업에 5일이 추가됩니다.
보어 크기, 소재 직경, 스핀들 모델이 포함된 도면 또는 간단한 스케치를 보내주세요. 당사 엔지니어가 12시간 내에 확정 가격, 정확한 리드타임, 그리고 위험 요소 발견 시 DFM(제조 용이성 설계) 노트를 회신합니다. 더 빠른 응답을 위해 목표 공차와 연간 수량을 포함해 주세요. 당사는 20년 CNC 가공 경험을 가진 중국 제조 공장으로, DHL 또는 FedEx를 통해 전 세계로 배송합니다. 도면을 sc@bquq.com으로 이메일 보내시거나 WhatsApp +86 13713157787로 연락해 주세요. 절삭 파라미터는 CNC 절삭 공구 선정 가이드를 참조하시고, 공차 적층 관련 조언은 CNC 가공 공차 가이드를 읽어보세요.
