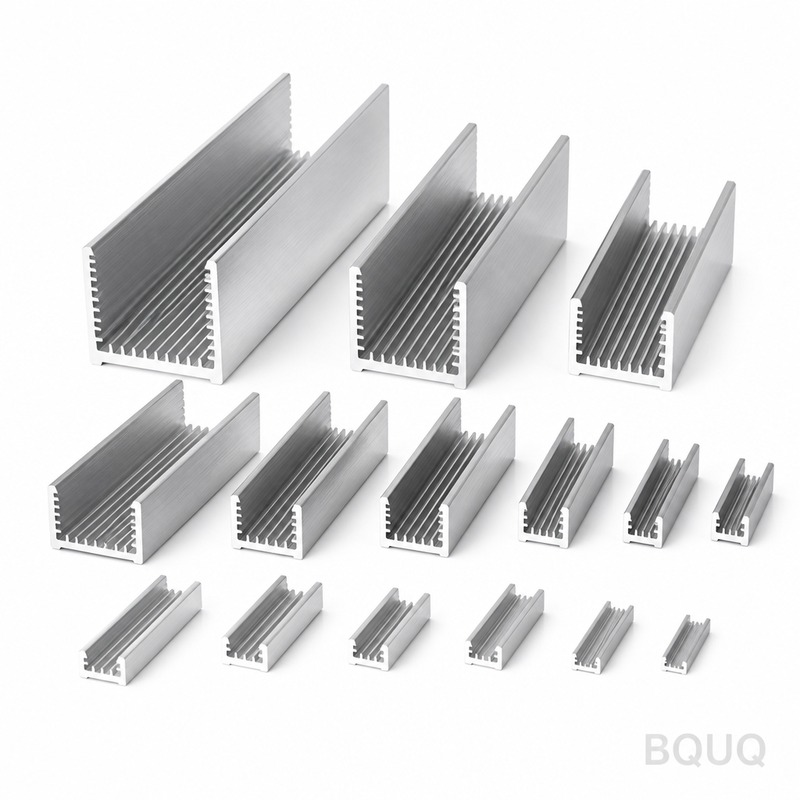

알루미늄 방열판: 6063-T5 알루미늄, 3.0 mm 피치에 0.4 mm 핀, 100 mm당 0.05 mm 평탄도, 0.62 K/W 열저항. MOQ 50개, 5영업일 내 출...
aluminum heat sinks: 6063-T5 aluminium, 0.4 mm fins at 3.0 mm pitch, 0.05 mm over 100 mm flatness, 0.62 K/W thermal resistance. MOQ 50 pcs, ships in 5 workin...
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
6063-T5 알루미늄 방열판은 0.4 mm 핀, 3.0 mm 피치, 2.0 mm 베이스로 100 mm 기준 0.05 mm의 평탄도를 유지하며 0.62 K/W의 열저항을 달성합니다. 단일 63 T 스트로크로 12초 주기마다 부품을 성형하여 ±0.15 mm 홀 위치와 ±0.03 mm 금형 공차로 800,000개 라인을 지원합니다.
