고정밀 방열판: 6063-T5 aluminium, 0.5 mm fins at 1.5 mm pitch, 0.05 mm over 100 mm flatness, 0.48 K/W thermal resistance. MOQ 500 pcs, ships in 5 working days.
고정밀 방열판: 6063-T5 aluminium, 0.5 mm fins at 1.5 mm pitch, 0.05 mm over 100 mm flatness, 0.48 K/W thermal resistance. MOQ 500 pcs, ships in 5 working days.
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
고정밀 방열판은 6063-T5 알루미늄을 250 T 금형으로 프레스 성형하여 제작되며, 100 mm 기준 0.05 mm의 평탄도와 ±0.03 mm 이내의 0.5 mm 핀 피치를 유지합니다. 자연 대류 조건에서 ΔT = 60 K일 때 0.48 K/W의 열 저항을 제공하며, 25초 사이클과 월 800,000개의 생산 능력을 갖추고 있습니다. 블랙 아노다이즈 Type II, 10-15 µm 처리는 성형 후 핀 루트를 보호합니다.
2.0 mm 베이스와 0.5 mm 핀이 이 고정밀 방열판의 특징입니다. 6063-T5 알루미늄을 250 T 금형으로 프레스 성형하여 100 mm 기준 0.05 mm를 유지하며, 자연 대류 조건에서 ΔT = 60 K일 때 0.48 K/W를 구현합니다. 월 생산량은 800,000개입니다.
스탬핑은 압출로는 유지할 수 없는 반복 가능한 0.5 mm 핀 프로파일을 제공합니다. 금형이 한 번의 스트로크로 모든 핀을 성형하므로 800,000개 생산 전량에 걸쳐 피치가 ±0.03 mm 이내로 유지됩니다.
함께 보기: 스프링 피로 해석: 중요 애플리케이션을 위한 사이클 수명 예측
베이스와 핀이 일체로 프레스 성형되므로 파단될 브레이징 접합부가 없습니다. 장착면의 100 mm 기준 0.05 mm 평탄도는 금형에서 직접 유지되므로 열 인터페이스 접촉이 균일하게 유지됩니다.
단일 250 T 스트로크로 고정밀 방열판 전체를 성형하므로 부품 원가가 복잡성에 따라 증가하지 않습니다. 금형 공차는 ±0.03 mm이며, 25초 사이클이 800,000개 라인을 공급합니다.
모든 스트로크가 치수적으로 동일하므로 ±0.15 mm의 홀 위치가 배치 전체에 걸쳐 유지됩니다. 이것이 스위치모드 전원공급장치 양산 프로그램을 반복 가능하게 만드는 요소입니다.
블랙 아노다이즈 Type II, 10-15 µm 마감은 성형 후 적용되므로, 가공 대안품처럼 핀 루트에서 내식성 피막이 절단되는 일이 없습니다.
표준 소재는 6063-T5 알루미늄이며, 블랙 아노다이즈 Type II, 10-15 µm 사양으로 공급됩니다. 스위치모드 전원공급장치 노출이 우려되는 용도에는 패시베이션 처리를 권장하며, 중량보다 전도성이 중요한 경우에는 구리 C110이 열 성능을 높이지만 단위 중량이 약 두 배로 증가합니다.

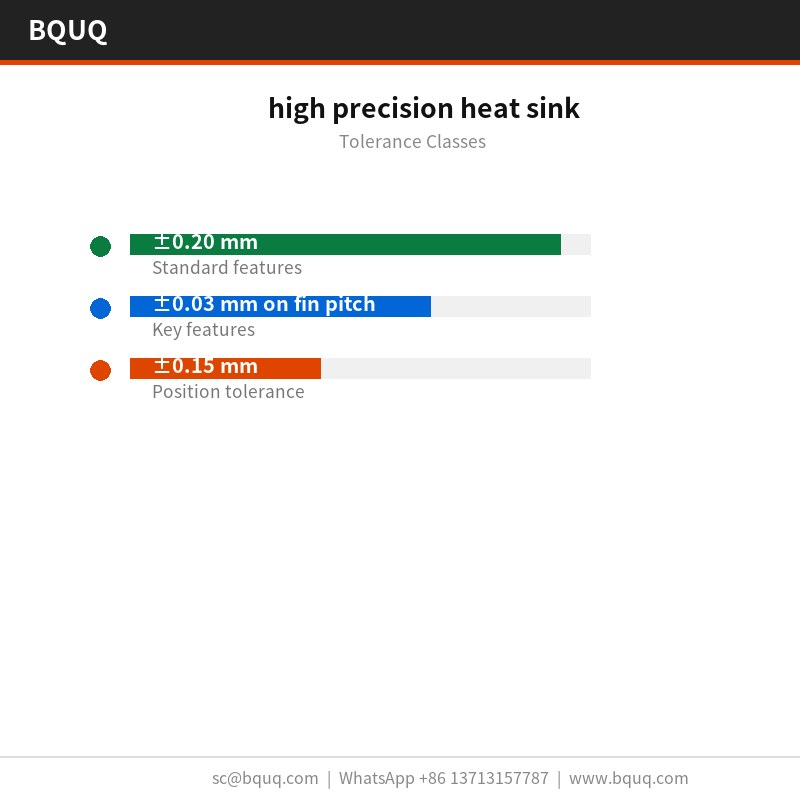

일반 치수는 ±0.20 mm로 유지되며, 핀 피치의 ±0.03 mm와 같은 주요 부위는 별도로 관리됩니다. 성형 형상은 금형 반복 정밀도 ±0.03 mm를 그대로 승계하며, 홀 위치는 ±0.15 mm로 유지됩니다. 더 엄격한 등급은 추가 프레스 공정이 필요하므로 금형 제작 이후보다 이전에 결정하는 것이 바람직합니다.
평탄도는 25 °C의 화강암 정반 위에서 100 mm 기준 0.05 mm 한도로 검사하며, 핀 피치는 광학 방식으로 ±0.03 mm를 검증합니다. 성적서는 로트별로 발행됩니다.
어떤 품질 검사 방법이 정밀 제조 정확도를 보장하는가? 자세히 보기.
각 배치는 CMM 성적서와 화강암 평탄도 정반 데이터를 함께 제공합니다. 평탄도, 피치, 베이스 두께, 홀 위치를 기록하며, ±0.20 mm를 벗어나는 항목은 라인 출하 전에 표시됩니다.
입고되는 6063-T5 알루미늄은 프레스 투입 전에 두께와 경도를 검사합니다. 성형 후에는 CMM과 화강암 평탄도 정반으로 100 mm 기준 0.05 mm 및 도면 대비 1.5 mm를 확인합니다.
기술 자료: 방열판 성능 테스트 방법: 열 테스트 기법 설명
평탄도는 주철이 아닌 화강암 위에서 측정합니다. 40 x 40 x 22 mm에서 100 mm 기준 0.05 mm는 랩핑되지 않은 정반에서는 다르게 읽히기 때문입니다. 기록에는 두 측정값을 모두 보관합니다.
추천 자료: LED 조명용 스탬프형 vs 압출형 방열판: 어떤 것이 더 나은가?
스위치모드 전원공급장치에서 0.48 K/W 등급은 인클로저에 필요한 공기 유량을 결정합니다. 스위치모드 전원공급장치의 접합 온도에서 1.5 mm 피치의 0.5 mm 핀은 델타-T를 센서 허용 범위 내로 유지합니다.
고정밀 방열판이 스위치모드 전원공급장치 물량으로 생산되는 경우, 부품 간 일관성이 필드 반품을 좌우합니다. 800,000개 생산에서 ±0.03 mm는 열 곡선을 하나의 밴드 내로 유지합니다.
스위치모드 전원공급장치에서 베이스는 보통 장착 인터페이스 역할을 겸합니다. 2.0 mm 두께와 100 mm 기준 0.05 mm 평탄도는 스위치모드 전원공급장치 서멀 패드에 안정적인 표면을 제공합니다.
정밀 CNC 가공 주얼리 클래스프 및 후크 와 비교해 보세요.
스위치모드 전원공급장치 설계는 흔히 2.0 m/s 강제 공기 경로를 사용합니다. 자연 대류 조건에서 ΔT = 60 K일 때 0.48 K/W는 스위치모드 전원공급장치가 소음 한도 이하의 팬 전력으로 목표를 유지할 수 있음을 의미합니다.
관련 자료: 알루미늄 방열판 150mm
| 항목 | 값 / 범위 |
|---|---|
| 소재 | 6063-T5 알루미늄 |
| 핀 두께 | 0.5 mm |

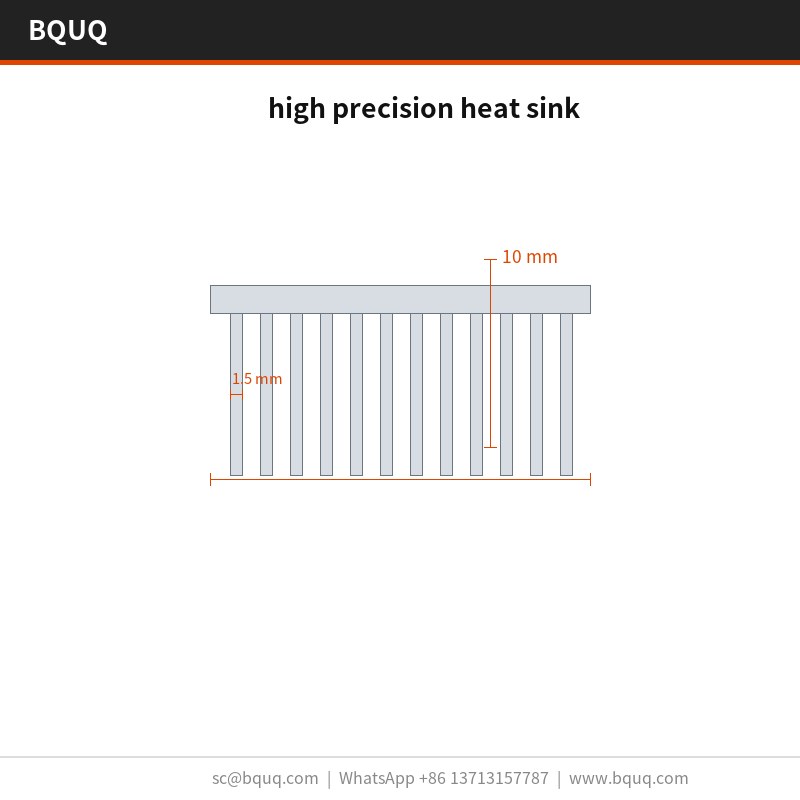

| 핀 피치 | 1.5 mm |
| 핀 높이 | 10 mm |
| 베이스 두께 | 2.0 mm |
| 베이스 평탄도 | 100 mm 기준 0.05 mm |
| 열 저항 | 0.48 K/W |
| 열 시험 조건 | ΔT = 60 K, 자연 대류 |
| 표면 마감 | 블랙 아노다이즈 Type II, 10-15 µm |
| 크기 범위 | 40 x 40 x 22 mm |
시제품은 도면 승인 후 5영업일이며, 양산은 초도품 승인 후 12영업일입니다. 신규 부품의 금형 제작이 소요됩니다. CIF 로테르담 조건으로 견적하며, 유럽행 해상 운송은 부킹 후 약 25~30일이 소요됩니다.
가능합니다. 표준은 블랙 아노다이즈 Type II, 10-15 µm입니다. RAL 9005 분체 도장은 베이스에 약 0.1 mm를 추가하며, 아연-니켈 도금은 접지에 더 유리합니다. 추가 코팅은 6063-T5 알루미늄과 공기 흐름 사이에 위치하므로 핀 루트에는 코팅하지 않습니다.
함께 보기: BQUQ 대형 산업용 방열판
ΔT = 60 K, 자연 대류 조건에서 시험하여 0.48 K/W를 보고합니다. 이는 정상 상태 수치이며 과도 상태가 아닙니다. 스위치모드 전원공급장치의 최초 전원 투입 거동에는 다른 시험이 필요하며, 요청 시 실시할 수 있습니다.
가능합니다. 자체적으로 후처리를 하는 고객에게는 성형 상태 그대로 출하합니다. 위험 요소는 0.5 mm 핀의 취급 자국이므로, 해당 부품은 완충 시트를 사이에 넣고 50 kg 초과 시 정전기 방지 백 + 목재 케이스로 포장합니다.
가능합니다. 클립, 나사 또는 팬 슈라우드를 키트 조립품으로 추가할 수 있으며, 세트별로 포장하고 라벨을 부착합니다. 스위치모드 전원공급장치 프로그램에서 흔히 요청되며 약 3영업일이 추가됩니다.
생산 라인은 둥관의 단일 ISO9001 공장에 있습니다. 250 T 프레스가 고정밀 방열판 제품군을 담당하며, 월 800,000개가 현재 확약 생산량입니다.
BQUQ 천공 스탬핑 금속 플레이트 메시 컬렉션 자세히 보기.
금형은 사내에서 제작하므로 800,000개 프로그램 전반에 걸쳐 부품별로 드리프트하지 않고 ±0.03 mm를 유지할 수 있습니다.
CIF 로테르담 조건으로 견적하며 샘플링용 500개를 보유하고 있습니다. 샘플링은 유료 샘플로 주문 시 환불되므로, 최초 평가에 양산 확약이 필요하지 않습니다.
기술 자료: BQUQ 알루미늄 방열판(마운팅 베이스 포함) 컬렉션
견적 요청: sc@bquq.com | WhatsApp +86 13713157787 | 중국 둥관
추천 자료: 목공 선반용 콜릿 척
| 항목 | 값 / 범위 |
|---|---|
| 소재 | 6063-T5 알루미늄 |
| 공차 | 100 mm 기준 0.05 mm; ±0.03 mm 핀 피치; ±0.15 mm 홀 위치 |
| 리드 타임 | 문서에 명시되지 않음 |
| MOQ | 문서에 명시되지 않음 |
| 생산 능력 | 월 800,000개; 25초 사이클 |
| 옵션 | 최적 용도 | 트레이드오프 |
|---|---|---|
| 스탬핑 6063-T5 방열판 | 대량 스위치모드 전원공급장치 프로그램 | 250 T 금형 필요; 0.5 mm 핀 프로파일로 제한 |
| 압출 방열판 | 소량 또는 단순한 핀 형상 | 0.5 mm 핀 프로파일 유지 불가; 피치 변동이 ±0.03 mm 초과 |
| 가공 방열판 | 시제품 또는 소량 복잡 형상 | 부품 원가 높음; 핀 루트에서 아노다이즈 피막이 절단될 수 있음 |
| 브레이징 핀 방열판 | 이종 소재가 필요한 용도 | 브레이징 접합부 파단 가능; 일체형 구조 아님 |
| 단계 | 관리 | 기록 |
|---|---|---|
| 스탬핑 | 250 T 스트로크로 베이스와 핀을 일체 성형; 25초 사이클 | ±0.03 mm 핀 피치; ±0.15 mm 홀 위치 |
| 평탄도 | 장착면을 금형에서 직접 유지 | 100 mm 기준 0.05 mm |
| 표면 마감 | 성형 후 블랙 아노다이즈 Type II 적용 | 10-15 µm 두께 |
| 검사 | 매 출하 전 | 배치별 치수 및 외관 검사 |
| 열 성능 | ΔT = 60 K에서 자연 대류 | 0.48 K/W |
자연 대류 조건에서 ΔT = 60 K일 때 0.48 K/W를 구현합니다. 이는 6063-T5 알루미늄을 250 T 금형으로 프레스 성형한 2.0 mm 베이스와 0.5 mm 핀으로 달성되며, 100 mm 기준 0.05 mm 평탄도를 유지하여 열 인터페이스 접촉이 균일합니다.
핀 피치는 800,000개 생산 전량에 걸쳐 ±0.03 mm 이내로 유지됩니다. 250 T 금형이 한 번의 스트로크로 모든 핀을 성형하므로 피치가 반복 가능합니다. 이는 0.5 mm 핀 프로파일에 대해 압출이 유지할 수 있는 수준보다 엄격하며, 일관된 공기 흐름과 열 성능을 보장합니다.
가능합니다. 100 mm 기준 0.05 mm 평탄도는 장착면에서 금형으로부터 직접 유지됩니다. 베이스와 핀이 일체로 프레스 성형되므로 변형을 일으킬 브레이징 접합부가 없습니다. 이로써 열 인터페이스 접촉이 균일하고 반복 가능하게 유지됩니다.
월 생산량은 800,000개입니다. 250 T 라인의 25초 사이클이 이 물량을 공급합니다. 모든 스트로크가 치수적으로 동일하므로 ±0.15 mm 홀 위치가 배치 전체에 걸쳐 유지됩니다. 이는 스위치모드 전원공급장치 양산 프로그램을 반복 가능하게 만듭니다.
어떤 스프링 와이어가 더 나은가: 뮤직 와이어 vs 오일 템퍼드 와이어? 와 비교해 보세요.
성형 후 블랙 아노다이즈 Type II, 10-15 µm를 적용합니다. 이는 가공 대안품과 달리 핀 루트에서 피막이 절단되지 않으면서 내식성을 보호합니다. 부품이 일체로 프레스 성형되어 가릴거나 열화시킬 브레이징 접합부가 없으므로 마감이 균일합니다.
6063-T5 알루미늄으로 일체 성형됩니다. 베이스와 핀이 단일 250 T 스트로크로 성형되므로 파단될 브레이징 접합부가 없습니다. 이 일체형 구조는 접합부 열 저항도 제거하며 0.5 mm 핀 프로파일 반복 정밀도를 유지합니다.
사이클 타임은 250 T 라인에서 스트로크당 25초입니다. 이는 월 800,000개 생산량을 공급합니다. 리드 타임은 주문 수량과 금형 가용성에 따라 달라지지만, 고속 스탬핑 공정은 반복 가능한 ±0.03 mm 핀 피치와 ±0.15 mm 홀 위치로 양산 프로그램을 지원합니다.

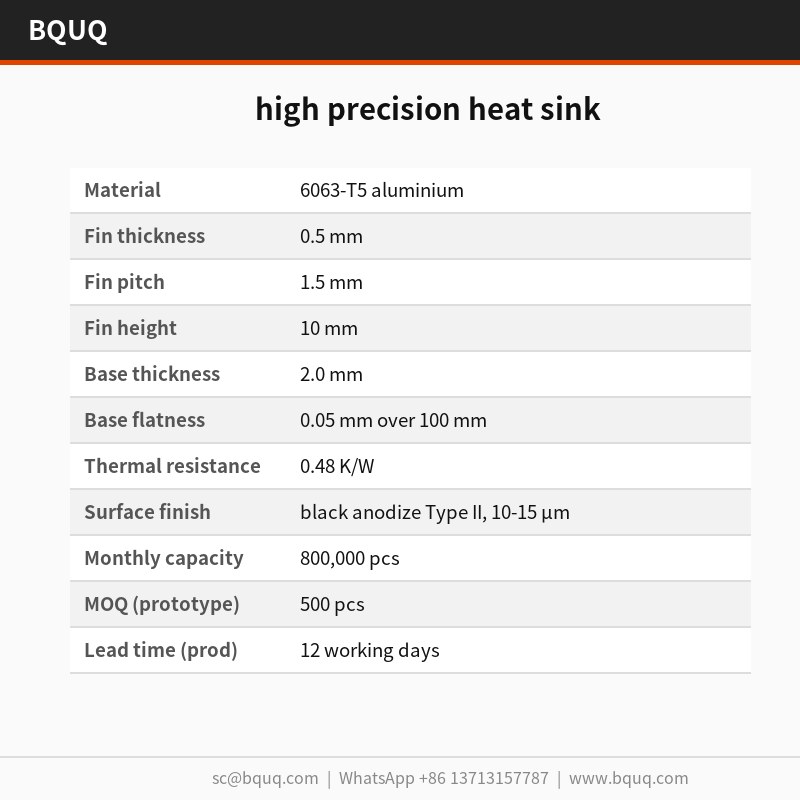

| Parameter | Specification |
|---|---|
